四通内螺纹连接管路接头结构设计

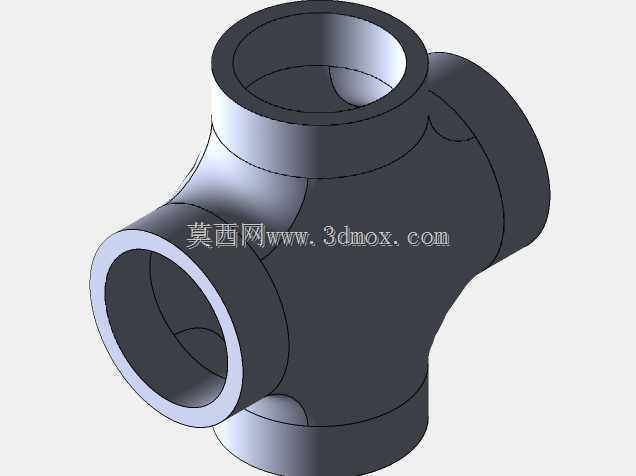

　　在流体输送管路系统的布设作业中，多支路交汇节点的连接件选型直接决定整个管路的密封可靠性与流体阻力表现，这款带螺纹的四通交叉管，正是针对多方向管路并行交汇场景开发的专用连接件，可同时实现四个垂直方向管路的连通与固定，避免多接头拼接带来的密封点冗余问题。从实际应用场景来看，这类交叉四通接头广泛覆盖工业液压站油路布设、车间压缩空气管网分支、小型化工流体输送支路、民用给排水管路改造等多个领域，尤其适合安装空间局促、无法通过多个弯头+三通组合实现管路转向的紧凑布设场景，能在极小的空间范围内完成四个正交方向的管路对接，大幅减少管路布设所需的配件数量与安装工时。从功能特性层面看，接头四个连接端均采用内螺纹结构，

　　可直接与对应公称直径的外螺纹管路端头旋接，螺纹副配合面在加工时预留了密封填料的填充间隙，现场安装时缠绕聚四氟乙烯生料带或是涂抹螺纹密封胶即可实现无泄漏连接，无需额外焊接或是法兰固定，后期管路维护拆解也更为便捷。接头本体采用等径设计，四个连通端口的通流直径完全一致，内部交汇区域做了圆弧过渡处理，没有直角转折带来的流道突变，能有效降低流体经过交汇节点时的局部阻力损失，减少流体紊流带来的管路振动与噪音，对于液压系统这类对压力损失敏感的应用场景，这种平滑过渡的内流道设计能有效降低系统能耗，避免局部压降过大导致的执行元件动作迟缓问题。在设计思路上，这款接头没有采用常规的实体拉伸加布尔运算的建模方式，而是选择曲面建模完成整体结构构建，

　　核心考量是接头四个筒体的交汇区域属于复杂空间曲面，常规实体建模容易在相贯线位置出现建模碎面、壁厚不均的问题，通过曲面构建的方式可以精准控制相贯线处的过渡曲率，保证整个接头本体的壁厚均匀一致，避免后续注塑或是铸造加工时出现局部缩孔、应力集中的缺陷。建模过程中先分别构建四个正交方向的筒体基准曲面，再通过曲面修剪、桥接、合并的方式完成交汇区域的平滑过渡，最后对曲面进行加厚处理得到实体本体，再在四个连接端加工出标准管螺纹结构，整个建模过程可以随时调整过渡曲面的曲率参数，匹配不同压力等级下的壁厚需求。从安装边界来看，接头整体为中心对称结构，四个端口的轴线处于同一平面且两两垂直，安装时可以任意选择其中一个端口作为流体入口，其余三个作为出口，

　　或是根据管路走向调整接入方向，不需要额外定制异型接头。接头的外部轮廓在相贯线位置做了圆弧倒角处理，没有尖锐的棱角凸起，既可以避免安装过程中划伤操作人员，也能减少接头在狭小空间内布设时与周边管线、结构件的干涉风险。螺纹加工深度按照通用管螺纹标准设定，既保证足够的螺纹啮合长度满足连接强度要求，又不会因为螺纹过深导致端头壁厚不足，在额定工作压力范围内，螺纹连接的拉脱强度完全满足管路运行的载荷要求，不会因为管路内压波动出现接头松脱的问题。对于结构设计从业者来说，这类曲面建模的思路同样可以延伸到其他异型多通管路接头的开发中，尤其是当管路交汇角度不是标准正交角度时，通过曲面桥接的方式能更灵活地控制内流道的过渡形态，相比传统实体建模效率更高，模型的曲面质量也更适合后续导入有限元分析软件做流场仿真与结构强度校核，在前期设计阶段就能预判接头的承压能力与流阻表现，减少后期样机测试的整改次数。在设备选型匹配时，需要注意接头的公称通径与连接螺纹规格要和对接管路完全一致，同时根据输送流体的类型选择对应材质的成品接头，比如输送腐蚀性流体时需要选用不锈钢或是工程塑料材质，液压油路则选用碳钢镀锌材质，保证接头的使用寿命与系统运行可靠性。
