复式空间折返式钢结构楼梯结构设计

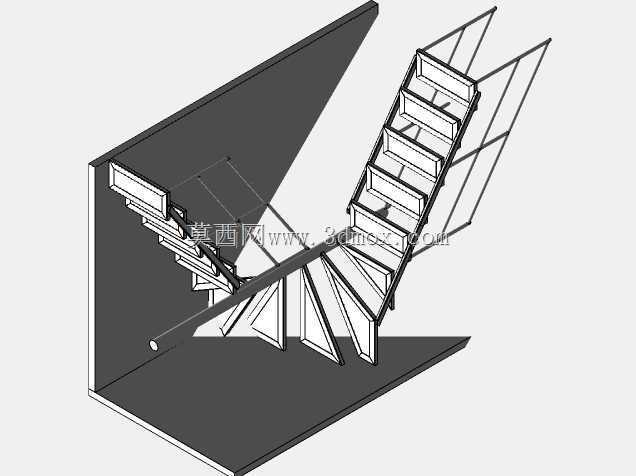

　　日常接触到的复式住宅、loft空间、小型商业夹层的竖向交通设计里，折返式钢梯是兼顾空间利用率与结构可靠性的常用方案，这套三维结构模型完整还原了双跑折返钢梯的核心构造逻辑，从实际落地的工程视角拆解，能给结构设计、现场安装的从业者提供很具象的参考。先从安装边界说起，这类梯型适配的竖向层高通常在2.8米到3.6米之间，水平投影占用的面宽控制在1.2米到1.5米区间，进深方向因为是折返布局，比直跑梯少占用近40%的水平空间，刚好适配很多面宽窄、进深有限的夹层空间，不会像直跑梯那样把狭长空间切得零碎。很多新手设计师做钢梯的时候容易忽略梯段与墙体的连接边界，这套模型里特意还原了靠墙侧的预埋固定点：梯梁与墙体的连接不是简单打膨胀螺丝，

　　而是在墙体对应位置预留了预埋钢板，梯梁端部做切角处理后与预埋板满焊，焊脚高度不小于6mm，避免后期使用出现梯段晃动的问题。中间的折返平台是整个结构的受力核心，模型里的平台采用4mm厚花纹钢板做面板，下方用40*40mm的方管做横纵肋，肋间距控制在300mm以内，保证多人同时站在平台上不会出现面板震颤，平台的支撑一端靠墙体预埋件承重，另一端靠两根通长的梯梁做竖向支撑，没有额外设置落地立柱，这样平台下方的空间可以完全留出来做储物或者通行，不会被立柱遮挡动线。再看踏步的设计细节，模型里的踏步采用折板结构，每块踏步板用2.5mm厚的钢板整体折弯成型，折弯边高度30mm，既可以增加踏步的整体刚度，避免薄钢板受力变形，折弯边还能起到挡边的作用，防止行走时鞋跟卡入踏步缝隙，踏步表面预留了防滑条安装槽，后期可以嵌入橡胶防滑条或者金刚砂防滑条，适配室内干燥或者半潮湿的使用场景。梯梁的设计是整个梯的受力骨架，这套模型没有采用常见的双槽钢梯梁，而是用了6mm厚的钢板做侧边梯梁，也就是业内常说的“钢板梯梁”，这种梯梁的截面宽度小，视觉上更轻盈，不会像槽钢梯梁那样显得笨重，同时梯梁的上边缘按照踏步的坡度做了精准切边，踏步板直接焊接在梯梁的切边位置，焊接点隐藏在踏步下方，外观上看不到明显的焊疤，后期做漆面处理的时候更整洁。很多人做钢梯设计的时候容易忽略扶手与梯段的连接节点，这套模型里的扶手立柱直接焊接在梯梁的外侧，没有固定在踏步板上，

　　这样的设计可以避免踏步板因为长期受扶手的侧向力出现变形，立柱间距控制在1100mm以内，符合民用建筑栏杆的安全规范要求，扶手横杆采用直径50mm的圆管，握持手感更舒适，横杆与立柱的连接采用氩弧焊满焊，打磨后做同色漆面处理。从实际应用场景来说，这类折返钢梯不仅可以用在住宅复式空间，也可以适配小型商业门店的夹层、工业厂房的操作平台登高梯，只需要根据实际层高调整梯段的踏步数量与梯梁长度，不需要改动核心的受力结构。设计的时候特意做了参数化的结构关联，比如调整层高参数的时候，梯梁的坡度、踏步的高度与宽度会自动匹配调整，保证踏步高度始终控制在150mm到180mm的人体工程学舒适区间，不会出现层高调整后踏步高度忽高忽低的问题。

　　另外模型里也还原了安装时的工艺间隙，比如梯段与墙面之间预留了20mm的安装间隙，方便后期做墙面装饰的时候不会被梯段卡住，平台与上层楼板的连接位置预留了50mm的搭接长度，用膨胀螺栓与上层楼板的结构层固定，保证梯段与原有结构的连接可靠性。很多现场安装的师傅反馈，不少钢梯设计图只画了整体外形，没有标注节点的连接方式，到现场还要临时改结构，这套模型把所有的连接节点都做了1:1的还原，包括梯梁与预埋板的连接、踏步与梯梁的焊接位置、扶手立柱的固定点，拿到模型后可以直接导出节点大样图，不需要二次深化就能给车间下料生产，减少现场的改造成本。还有一个容易被忽略的细节，模型里的梯段底部做了收边处理，最下方的踏步与地面接触的位置设置了10mm厚的橡胶减震垫，既可以避免钢梯与硬地面接触产生的异响，也能调整地面不平整带来的安装误差，保证整个梯段安装后处于水平状态，不会出现倾斜受力的情况。
