Arca6150型密封圈护圈结构设计

　　在液压系统、传动箱体、泵阀腔体等存在介质密封需求的工业场景中，这类环形护圈是密封组件里容易被忽略但直接影响密封寿命的关键配套零件，很多现场密封失效问题追根溯源，都是护圈结构设计不合理、安装边界匹配度不足导致的。这款Arca6150护圈的设计逻辑，完全围绕密封件的承压限位需求展开，没有多余的冗余结构，整体采用薄壁环形基体设计，主体截面为等厚度矩形环结构，这种结构的核心作用是在密封圈安装到位后，抵靠在密封圈的承压侧端面，当系统内部出现压力波动、尤其是瞬时高压冲击时，避免橡胶类密封件被挤入密封配合面的间隙中，从根源上减少密封件剪切失效的概率。

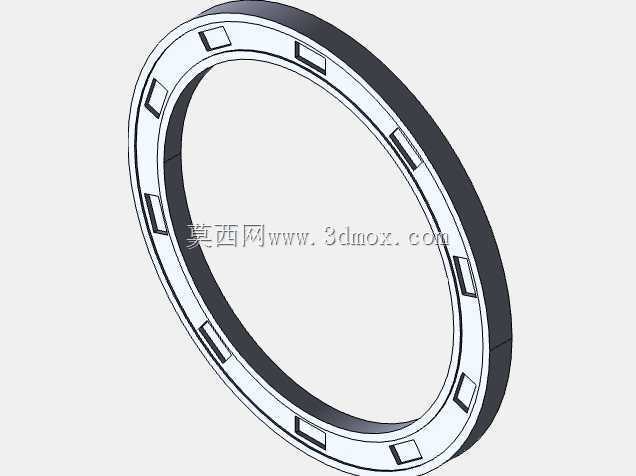

　　从结构细节来看，护圈的内环周向均匀分布了8个矩形定位卡槽，卡槽的深度、宽度都经过匹配计算，刚好可以卡入密封安装槽内预设的定位凸台，安装时不需要额外涂胶或者加装紧固件，只要顺着卡槽对位压入即可，既能够保证护圈在长期运行过程中不会随介质压力波动出现周向转动、轴向窜动，也不会因为定位结构过盈量太大导致安装时护圈变形、或者拆卸时损伤密封槽的基体表面。护圈的内外径尺寸公差严格按照密封配合的间隙要求设计，外径与安装腔的内壁保持小间隙配合，单边间隙控制在0.1-0.15mm区间，既保证安装时可以顺利推入腔体，不会因为过盈刮伤腔体内壁的加工面，也不会因为间隙过大导致高压下密封件挤入间隙；内径与穿过密封腔的轴类零件表面保持合理的避让距离，不会因为轴的径向跳动、热胀冷缩出现护圈与轴表面的干摩擦，避免额外的功率损耗和磨屑产生。

　　在实际选型应用中，这类护圈通常搭配丁腈橡胶、氟橡胶材质的唇形密封圈使用，适用场景覆盖了常压到16MPa的液压油路、润滑脂腔、冷却水腔的密封位置，在工程机械的行走马达密封、机床主轴箱的输出轴密封、工业泵的腔体密封场景中都能适配。设计时特意将护圈的两个端面做了平面度管控，端面平面度公差控制在0.02mm以内，与密封圈接触的端面做了去毛刺倒钝处理，不会出现锐边切割密封圈的问题；与腔体台阶接触的端面则保留了轻微的倒角，安装时可以顺着倒角顺利滑入安装位，降低现场装配的难度。

　　很多设计人员在做密封结构选型时，往往只关注密封圈本身的材质和线径，忽略护圈的匹配设计，实际上在存在压力脉冲的工况下，加装匹配的护圈可以让密封件的使用寿命提升3倍以上，尤其是在系统启动、停止瞬间存在压力冲击的场景，没有护圈的密封件往往在数百次压力循环后就会出现根部剪切破损，导致介质泄漏。这款护圈的壁厚设计也经过了刚度校核，在额定压力下不会出现径向变形，同时又保留了一定的韧性，安装时如果出现轻微的偏斜，也可以通过轻轻敲击调整到位，不会像脆性材质的护圈那样一敲就裂。周向分布的定位卡槽除了防转的作用外，还可以在拆卸时作为受力点，用卡簧钳类的工具卡入卡槽就可以顺利把护圈从腔体内拔出，不需要用螺丝刀硬撬，避免损伤腔体的密封配合面，降低后期维护的成本和难度。

　　从安装边界来看，这款护圈适配的密封槽宽度需要比护圈厚度大0.2-0.3mm，给密封圈受压缩时的轴向形变留出足够的空间，不会因为护圈占了密封槽的空间导致密封圈压缩量过大，过早出现老化失效；护圈的安装位置必须在密封圈的承压侧，也就是介质压力来的方向，不能装反，如果装在非承压侧，就完全起不到挡圈护圈的作用，高压下依然会出现密封件挤隙的问题。在三维建模过程中，这类环形零件的建模重点在于卡槽的周向阵列精度，要保证每个卡槽的位置度一致，避免安装时出现对位不准的问题，同时内外圆的同轴度公差也要严格控制，否则安装后会出现局部间隙过大、局部摩擦轴面的问题。
