五千升立式PEHD储水套筒罐体结构

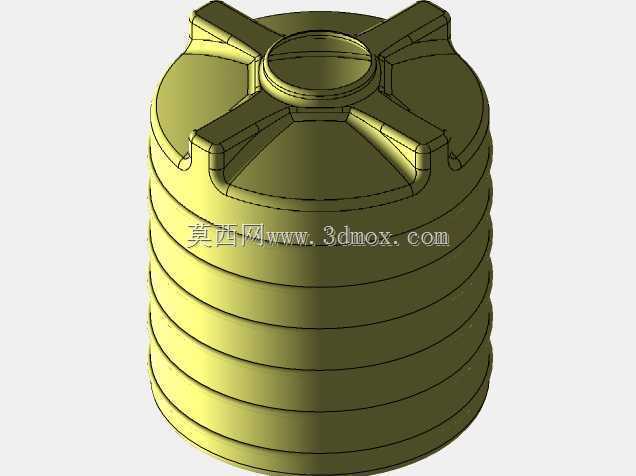

　　该立式储液套筒罐体面向工业供水、生活饮用水暂存、罐装生产线配套以及洗浴、清洗、循环水系统等场景，采用高密度聚乙烯材料思路进行结构表达，适合在厂房设备间、室外供水点、食品级用水工序、小型水处理站和散装液体周转区域中作为中间储容单元使用。罐体整体为圆形直立布置，侧壁通过多道环向加强肋形成分段式筒体，既保留滚塑或吹塑类塑料容器壁厚均匀、内壁过渡圆滑的特点，也利用环形凸起提高空罐和满液状态下的抗外压、抗鼓胀能力。对于五千升级别的大容量储水设备，单纯依靠光滑筒壁很难兼顾运输、堆叠、吊装和长期承压要求，因此模型在外形上重点表现了周向肋条、顶部径向加强筋和中心加注口之间的受力关系。

　　顶部结构是该罐体设计的关键区域。模型中可见四条呈十字分布的径向加强筋，从中心口座向外延伸至罐肩边缘，并在端部形成较宽的支撑凸台。这种布置并非单纯装饰，而是针对立式塑料罐在满液后顶部受内压、搬运时受局部夹持、堆放时承受上方载荷等工况进行的强化。罐肩采用圆弧过渡，避免直壁与顶面之间出现尖锐转角，能够降低成型过程中的材料堆积和应力集中。中心加注口位于顶部正中，口部带有环形台阶和多层止口结构，便于与罐盖、螺纹锁紧圈、密封垫或快速接管组件配合；口座周围的加厚环可以分散拧紧盖子时产生的局部载荷，也能在接入管路后减少接口变形。

　　筒身环向肋条沿高度方向均匀分布，形成类似套筒的外观。工程上，这类肋条一方面提高筒体抗弯刚度，使罐体在单侧受水压、基础轻微不平或外部碰撞时不易出现明显凹陷；另一方面也为人工搬运、捆扎和外部管夹安装提供定位参照。肋条之间的筒壁区段保持相对平缓，有利于塑料在成型时流动，并减少厚薄突变导致的收缩差异。罐体下部通过收束过渡与底部承载区连接，虽然图中主要展示上部和侧壁，但在实际选型时需要关注底缘支撑环、落地接触面积以及排污口位置。立式大容量水罐若底部支撑不连续，满液后会因底部材料蠕变而产生倾斜或局部鼓出，因此结构设计通常会将底缘做成环形支撑面，并在中心区域保留适当拱形，以分散液体重量。

　　从使用功能看，该类容器适用于水和饮用水的储存，也可根据材料耐化学性扩展到温和工业液体、清洗液或工艺用水。PEHD材料具有密度低、耐冲击、耐腐蚀和无锈蚀特点，相较钢制储罐减少了内防腐和后期锈蚀维护问题；在饮用水场景中，则需要材料牌号、成型工艺和密封附件满足相应卫生要求。罐体顶部开口主要承担加注、检修和透气功能，若用于连续供水系统，还需在侧壁或口盖上配置进水、出水、溢流、液位检测和通气接口。模型当前以罐体本体为核心，结构设计者可在此基础上补充管口方位、加强垫板、箍带支架、液位计安装座和底部排污接口。

　　安装边界方面，这类五千升容器满液重量会达到数吨级，选型时不能只按罐体外形估算空间。设备布置应预留顶部开盖和接管操作高度，四周留出巡检、清洗和管路拆装距离；基础需平整、坚实并具备承载能力，避免将支腿或底环局部压在松软地面上。罐体周围若设置护栏、金属框架或捆扎带，应让作用力落在加强筋或专用支撑区域，避免直接束紧光滑筒壁造成局部凹陷。运输空罐时，顶部十字筋和端部凸台可承受一定叠放接触，但仍需通过垫条使载荷均匀传递；满罐状态下则不建议依靠侧壁夹持吊装，应围绕底托、吊架或厂家指定吊点进行作业。

　　建模时，该结构适合采用旋转对称基础曲面结合局部特征的方式完成：先建立罐体直径、总高、罐肩圆弧和底部收束轮廓，再通过旋转成型得到主体；环向肋条可按等间距阵列，顶部十字筋则通过径向拉伸、拔模和圆角处理与罐肩融合。所有外露转折均应保留较大圆角，尤其是筋条根部、口座过渡和顶筋端部，这不仅符合塑料件成型习惯，也能减少三维结构在受力分析中的局部应力峰值。对于后续工程深化，还可依据实际壁厚、材料弹性模量、液体静压和支撑条件进行简化有限元校核，重点观察筒身环肋之间的变形、顶部口座刚度以及底缘接触压力，从而判断筋高、筋宽和壁厚分配是否合理。
