高组方形直线导轨滑块传动组件

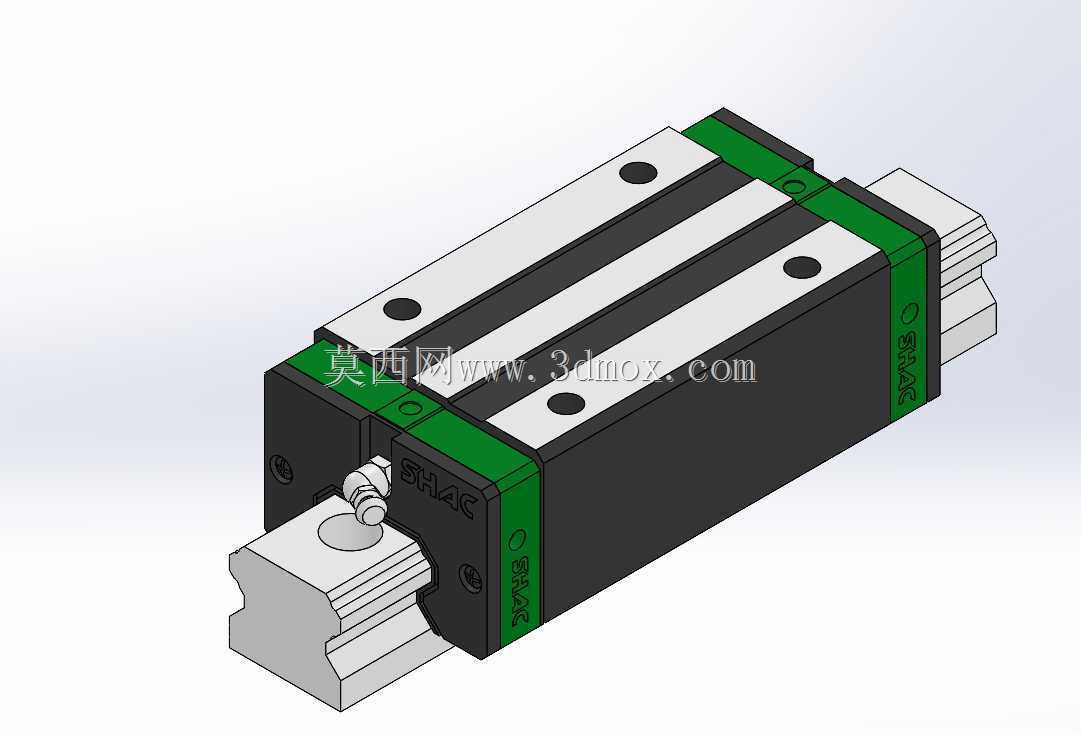

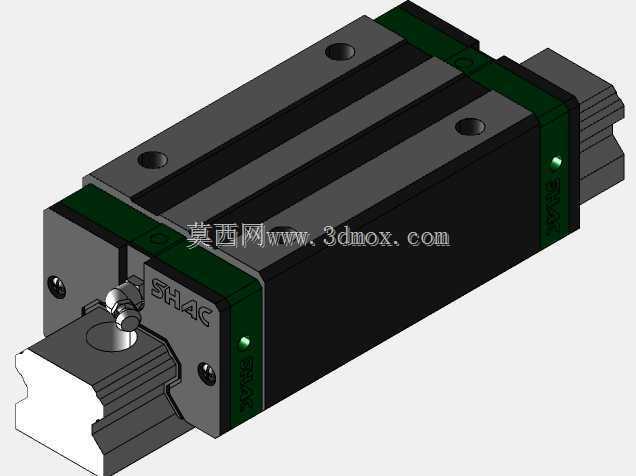

　　在自动化产线的布局阶段，直线导向部件的选型往往决定了整台设备的长期运行精度，这款高组装方形法兰滑块搭配滚柱导轨的导向组件，正是为中重载、高刚性往复运动场景开发的核心传动件。从三维结构上可以看到，滑块主体采用方正的箱式承载轮廓，顶面预留四个沉头安装孔，用于直接锁附工作台、移动拖板或者机械手的行走横梁，侧面与端面的密封端盖把内部滚动体循环通道完全封闭，绿色的防尘刮板紧贴导轨表面，在切屑飞扬的机加工工位或者多粉尘的物料搬运线上，能够阻挡细碎铝屑、砂轮粉末进入滚道，避免滚动体表面出现压痕点蚀。导轨本体为淬硬磨削的长条型材，底部安装基面可以通过沉孔螺钉固定在设备床身或者焊接机架的加工面上，滑块沿导轨做直线往复运动时，

　　内部多列滚动体在保持架约束下循环回流，把滑动摩擦转化为滚动摩擦，启动阻力极小，低速进给时不会出现爬行顿挫，这一点在数控机床的坐标轴进给、检测设备的探针移动工位尤为关键。设计这款组件的三维数模时，首先要锁定导轨的截面公称规格，滑块的总宽度、总长度、组合高度都和负载能力直接挂钩，方形滑块的侧向抗扭刚性比窄型法兰滑块更优，当工作台存在偏载力矩、悬臂夹具伸出较长时，宽基座的四个安装孔形成更大的支撑跨距，能够抵消倾覆力矩，防止滑块单侧滚道过早磨损。安装边界的处理在整机设计里需要格外细致：导轨拼接时要保证两根对接导轨的侧基准面齐平，接缝处的高低差控制在微米级，否则滑块高速通过接缝时会产生冲击振动；滑块顶面的安装孔位要和工作台的螺栓孔严格对中，

　　锁附螺钉时按照对角顺序分次拧紧，避免滑块壳体受迫变形导致预压量变化。端盖上预留的油嘴接口可以接入集中润滑管路，定期向滚道内注入锂基润滑脂，维持滚动体与滚道之间的油膜厚度，在长行程龙门设备、立式加工中心的Z轴导向、自动仓储堆垛机的升降导向、光伏组件层压机的平移工位中，这类导轨滑块组件都承担着核心导向功能。数模还原了滑块端部的回流器外形、侧密封刮板的唇边结构、导轨端部的安装倒角，在做整机干涉检查时，可以直接验证拖板移动到行程极限位置时，滑块端面和床身限位挡块的安全间隙，也能核对润滑管路的排布走向不会和周边线缆、气管发生摩擦。不同于轻载微型导轨，这款高组滑块的滚道接触刚度经过预压调整，额定动负载覆盖数千牛到数十千牛区间，

　　既可以承受垂直方向的工作台压载，也能抵抗水平切削进给时的侧向分力，在桁架机械手的横向行走轴、焊接变位机的直线移动模组、非标自动化组装设备的工位切换滑台上，都能看到同结构导向部件的应用。建模过程中对滑块的倒角、密封件的分层结构、导轨的安装沉孔深度都做了等比例还原，结构工程师在调取该数模进行整机布局时，可以直接以此为基准绘制周边防护钣金、润滑管路走线以及限位撞块的安装位置，不需要反复测量实物样件的装配尺寸，大幅缩短非标设备的设计迭代周期。
