内外螺纹异径管路直通连接接头

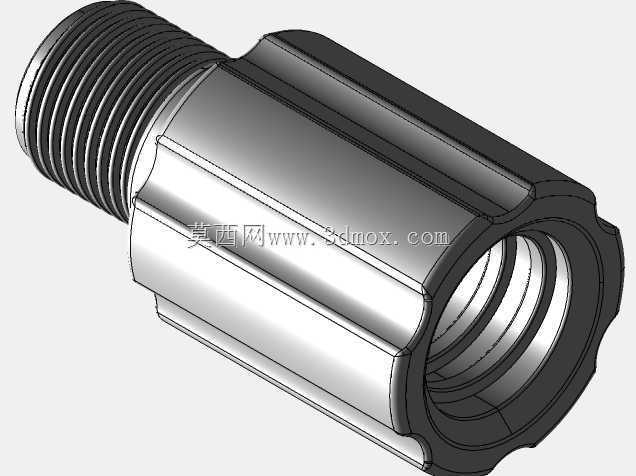

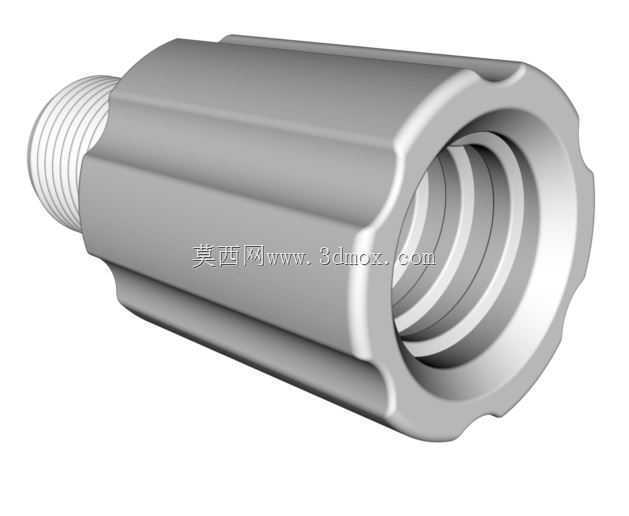

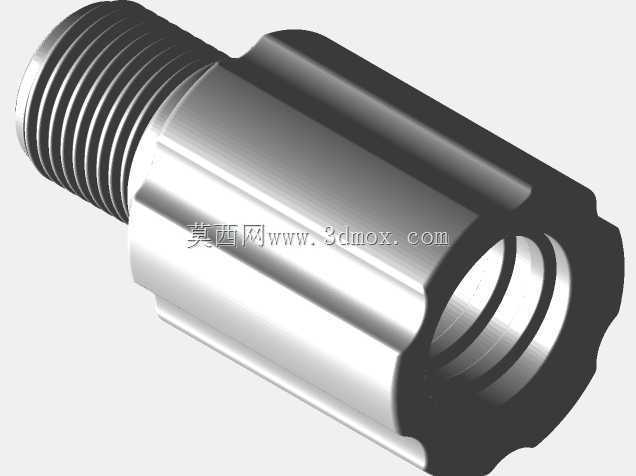

　　这款直通式管路连接件在现场管路布设中承担两端管路对接与过渡的作用，一端采用外螺纹旋入结构，另一端为内螺纹承接接口，可直接串接在两段管径或接口形式不一致的管路之间，省去现场额外加工转换短节的工序。从三维结构上看，主体中段采用多面滚花式防滑外形，棱面沿轴向均匀分布，既增大了徒手旋拧时的握持摩擦力，也为扳手夹持提供了可靠的受力平面，安装时不会出现打滑啃伤表面的情况。

　　在实际应用场景里，这类接头广泛出现在水暖管路、低压流体输送、气动回路、实验台管线以及小型设备内部油路的对接位置。当现场遇到一端为内螺纹管口、另一端需要外螺纹旋入的装配需求时，该件可一次性完成接口形式转换，避免了采用多个接头叠加串联带来的密封点增多、泄漏风险上升的问题。两端螺纹段的长度经过匹配设计，外螺纹端旋入对应内螺纹底座后能够达到足够的啮合扣数，保证连接强度；内螺纹端则预留了合理的旋合深度，使对接管段拧入后端面能够抵近内部台阶，形成稳定的轴向定位。

　　内部流道采用直通等径过渡思路，介质从一端进入后沿轴向直线通过，流道内壁在螺纹收尾处做了圆滑衔接，尽量减少局部突缩造成的压损与湍流。对于水、压缩空气、低压油类等常规介质，这种直通结构相比弯折式接头具有更低的流动阻力，也不容易在拐角处积存杂质。接头本体外形紧凑，中段最大外径略大于两端螺纹规格，整体轴向长度控制在常规手动工具可操作的范围内，在设备内部管路排布空间紧张的位置，无需预留过大的扳手回转空间即可完成装拆。

　　建模过程中，外螺纹段按照标准管牙的牙型轮廓进行螺旋切除，牙顶与牙底的过渡圆角予以保留，还原了真实螺纹件的啮合状态；内螺纹端则通过螺旋扫描切除形成完整内牙，孔口处做了倒角引导，便于对接管段对中旋入。中段的防滑棱面采用圆周阵列方式生成，各棱面之间以圆弧过渡，避免锐边在握持或装配时造成划伤，同时也有利于压铸或机加工后的脱模与去毛刺。端部外缘设计了带波浪齿形的加厚凸缘，一方面增强了接口部位的结构刚性，防止旋紧力矩过大时端部开裂，另一方面也为密封垫圈的压紧提供了平整端面。

　　从安装边界来看，装配时需要重点控制两端螺纹的同轴度，接头本体自身的内外螺纹在同一轴线上加工成型，能够保证对接后两段管路保持直线，减少管路附加弯矩。端面密封区域的平面度直接影响密封效果，建模时密封端面与螺纹轴线保持垂直，现场装配时在端面放置密封垫或在螺纹处缠绕生料带即可实现防漏。选型时需核对两端螺纹规格与现场管口一致，并确认中段外径及棱面尺寸能够被现有扳手夹持，轴向长度满足管路预留间隙。整体结构兼顾了手动快装与工具紧固两种操作方式，既适合临时性管路的频繁拆装，也能满足固定设备中长期运行的管路连接需求，对从事管路设计、五金件建模与设备装配的工程人员具有直接的参考价值。
