水培管路异径带刺宝塔转接接头

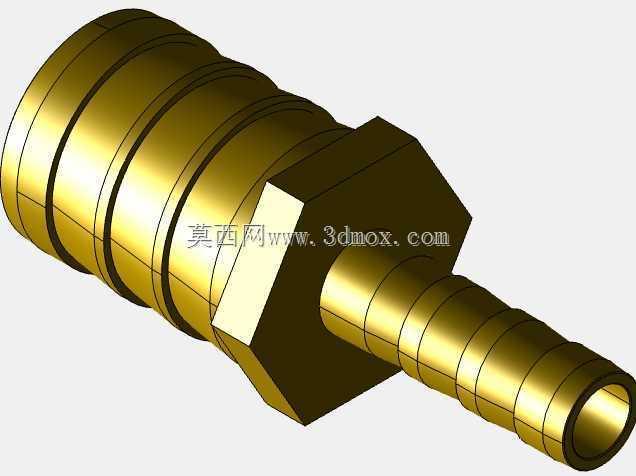

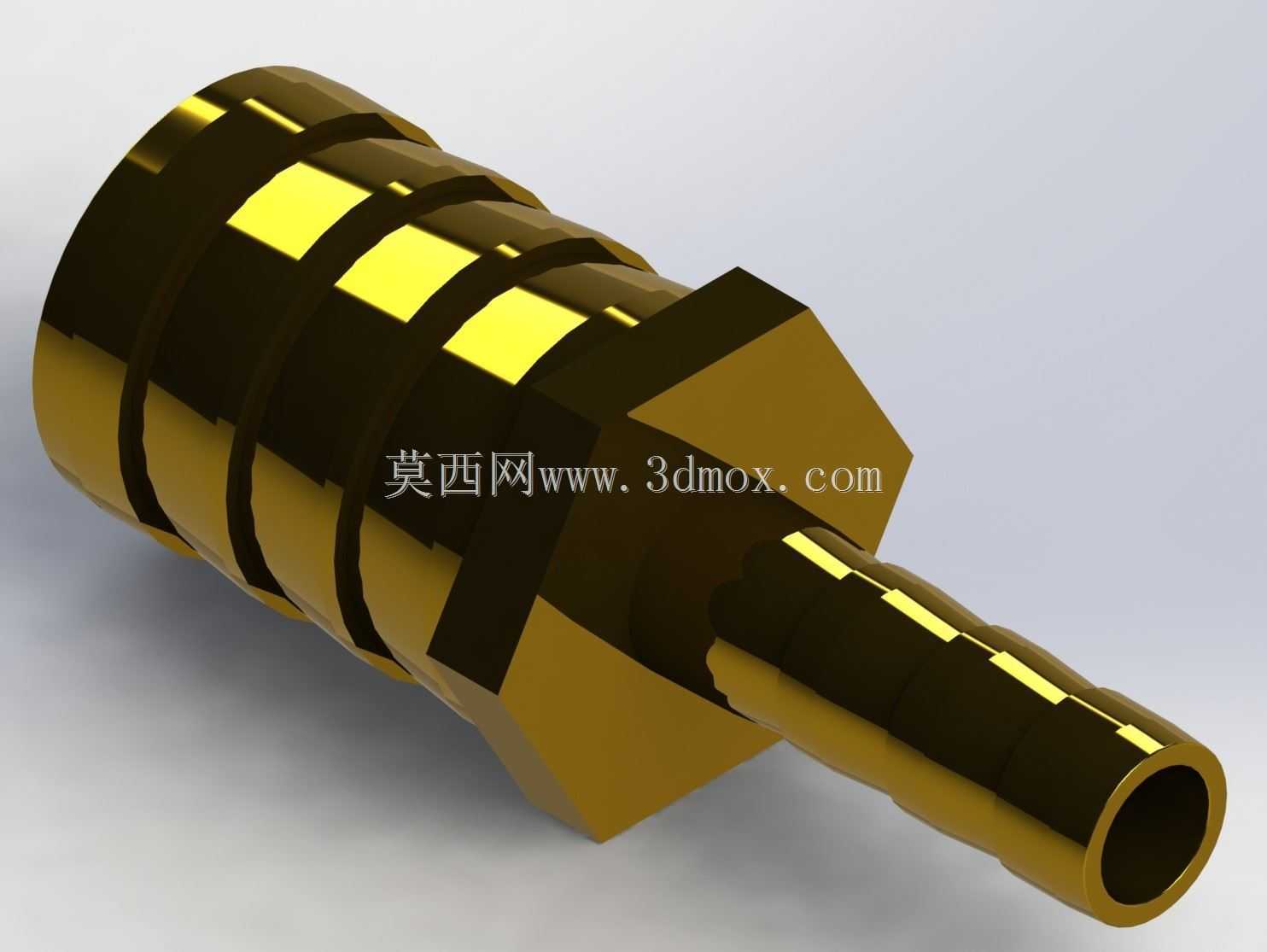

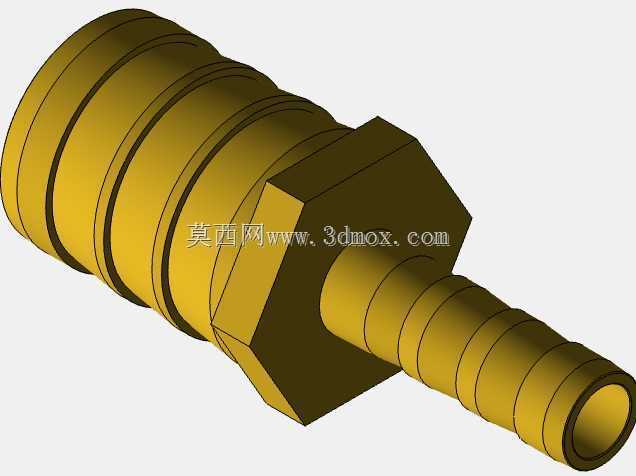

　　在小型水培循环系统的现场配管里，最容易被忽略却又直接决定漏液率的，往往是水泵出口与滴灌支管之间的转接段。这套19mm转8mm的带刺异径接头，就是针对粗径水泵软管和细径滴灌管之间的管径落差做的结构方案，不用额外缠生料带、也不用额外配卡箍，靠两端不同规格的宝塔刺环就能完成两段软管的快速插接。从结构布局上看，接头中段采用六角拧动台设计，这个六方截面的尺寸边界刚好适配普通活动扳手的开口范围，在管路需要拆解维护的时候，不用管钳夹伤接头外表面，直接用扳手卡住六角段就能施加拧紧扭矩，避免两端软管跟着扭转出现拧褶堵水的问题。大端侧的19mm插接段做了多道连续环形倒刺，刺环的导向侧做了小角度导入斜面，软管套入的时候阻力很小，

　　反向拉拔的时候刺环尖角会直接咬入软管内壁，水泵运行产生的管路脉动压力不会把接头从粗软管里顶脱。小端侧的8mm插接段同样布置了逐级收窄的刺环，最末端做了圆角收口，细滴灌管在插接的时候不会被管口切边割出裂纹，长期在水肥溶液浸泡的环境下也不会从插接根部开裂。做三维结构校核的时候，首先要确认的是两端插接段的同轴度，整个接头是回转体为主、中段带六方的一体加工件，如果两端轴线偏移超过0.1mm，接好的管路在水泵运行时会出现偏心抖动，长期振动会让软管插接位置出现疲劳渗漏。六角台的轴向厚度也做了适配，既不会因为太薄导致扳手拧动时出现棱角崩边，也不会因为轴向长度过长挤占管路布置的直线空间，在水培架层间距有限的场景里，接头整体轴向长度控制在紧凑区间，

　　不用为了安装接头额外拉大两层种植槽之间的距离。实际使用场景里，这类接头最常出现在桌面级水培装置、小型鱼菜共生循环系统、阳台滴灌套件里：水泵出水口通常接内径19mm的主流输水软管，把水肥从储液桶输送到种植槽附近，之后需要把管路分流成多根内径8mm的细滴灌管，分别插到每一株作物的根部滴箭位置，这个异径接头就承担了单路粗管转细管的转接作用，不用在变径位置额外粘接PVC转接头，也不用搭配多个快插接头组合，减少了整个管路里的泄漏点数量。结构设计上没有做多余的曲面造型，所有外轮廓都是为了装管、拧动、密封三个核心功能服务：大端刺环的外径比适配软管的内径大0.8到1.2mm，这个过盈量是软质PVC水管、硅胶水管都能兼容的范围，

　　过盈太大会导致软管套入的时候需要很大的按压力，现场装配效率低，过盈太小则密封压力不足，水泵加压之后会从插接缝隙里渗水。小端刺环的过盈量控制在0.6到1.0mm，适配常见的8mm内径PE滴灌管，刺环的根部做了圆角过渡，避免注塑或者机加工的时候出现应力集中，在冬季低温环境下软管变硬的时候，接头也不会从刺环根部出现断裂。安装边界方面，要预留的操作空间很简单：六角台的两侧需要留出至少能放进扳手的径向空间，两端软管套入之后的直线段不需要额外固定，刺环的咬合力已经可以承受普通小型潜水泵0.1MPa以内的工作压力，管路内部走的是常温营养液，没有高温高压工况，接头的结构强度完全覆盖使用需求。建模的时候把回转部分和中段六方做合并实体处理，没有拼接缝隙，不管是后续做3D打印样件验证，还是出机加工图纸做铜质、塑料材质的成品，都可以直接基于这个三维结构导出工程图，不用再补做结构修正。很多爱好者自己搭水培系统的时候会随便找一段不同直径的管子硬塞，要么塞进去之后漏水，要么水泵一开压力把管子冲脱，这个接头的结构就是把这些现场试错的细节固化下来，每一道刺环的位置、六角台的对边尺寸、两端管口的倒角都经过实际装配验证，拿到模型之后不管是自己打印使用，还是参考结构做批量的管路配件设计，都能直接对应实际配管的尺寸要求，不用反复测量软管内径调整接头外径。
