移动式多管路物料泵送分配机组

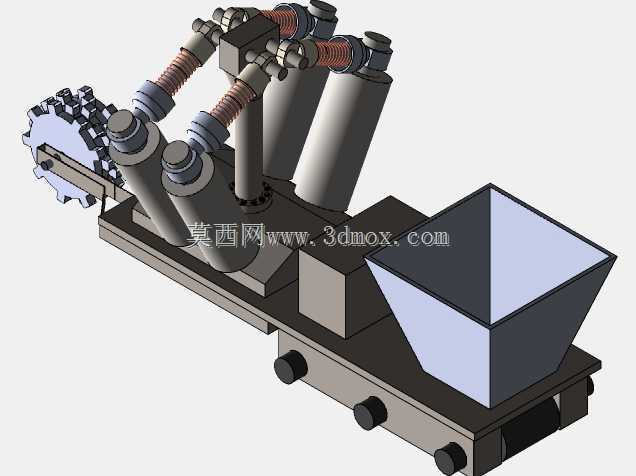

　　底部靠近泵送入口的位置可根据实际需要配置搅拌、破碎或防架空结构，避免大粒径物料直接进入泵腔造成卡滞。多组柱状泵送单元沿底座纵向并列布置，外形呈立式筒体结构，这种布置能够在有限宽度内容纳较大的柱塞行程和稳压腔容积。各泵体通过下部通道与料斗侧部或底部连通，物料进入后由柱塞往复运动完成吸入和压出；出口端设置阀组、接头和弯管，使各泵输出的物料能够按工况单独送出或汇入分配管路。并列泵组的优势在于可通过不同泵的启停组合调节总输送量，也可在一路检修时维持其余管路继续工作，适合对连续性有要求的输送场景。上部管路是整机结构中比较关键的部分。模型中多根管道采用倾斜走向，管道之间装有波纹状柔性补偿段，端部通过法兰、螺母或压盖结构与泵出口和汇流块连接。这套移动式多管路物料泵送分配机组面向需要在现场完成物料接收、增压、分流和短距离输送的工况，整体采用轮式底盘承载，前端设置大开口V形受料斗，中后部布置多组柱状泵送单元，上部通过带波纹补偿段的管路将各泵出口汇集并分配，适合在狭小作业面、临时施工点或需要频繁转场的生产线旁作为中转输送设备使用。设备的核心思路是把受料、泵送、管路分配和移动承载集成在同一底座上，减少现场基础施工和固定安装工作量。受料斗采用上宽下窄的斗形结构，物料从上方倒入后依靠斗壁导向向底部泵送入口汇集，斗壁斜度需要兼顾物料流动性与整机高度；对于颗粒状、浆状或有一定黏性的物料，斗壁角度不能过缓，否则容易在转角处形成架桥和残留。斗体与底座之间保留了安装和检修空间，

　　波纹段不仅用于补偿装配误差，也能吸收泵组往复工作产生的振动和热位移，降低刚性管路在交变载荷下的焊缝开裂和接头松动风险。管路走向从泵体出口向上抬升后再横向分配，有利于排出部分气体并减少物料在低位沉积；但在实际设计中，泵送高黏度物料时应尽量缩短水平段和急弯数量，弯头半径也不宜过小，否则会显著增加沿程阻力和清洗难度。轮式底盘决定了设备的移动边界和现场适应性。底座下方设置多个滚轮，后侧或侧部可配置牵引、推移或制动结构，使机组能够在平整车间地面、硬化场地或轨道旁短距离移位。底座本身采用板式承载结构，泵体、料斗、管路支架和滚轮安装座均固定在同一基础板上，便于控制各部件相对位置。进行总体布置时，需要重点校核满载料斗造成的偏载：料斗位于一端时，

　　整机重心会随料位变化而移动，滚轮的承载、转向稳定性和驻车支撑都应按满料工况考虑；若设备在泵送时存在脉冲振动，还应在工作位置增加可调支脚或锁紧件，不能仅依靠滚轮承受工作载荷。从外形尺寸和安装边界看，机组长度主要由料斗、泵组和端部链轮或牵引连接区共同决定，宽度受并列泵体和外部管路限制，高度则由上方斜置管路最高点控制。设备进入车间门、集装箱或施工通道前，应核对最高点管路是否可拆卸，波纹段和端部接头是否需要在运输时拆除；现场就位后，还需在料斗上方预留投料空间，在泵体两侧预留检修空间，在管路出口端保留法兰拆装距离。若多台设备并排使用，相邻机组之间不能只按静态外形留缝，还要考虑操作手柄、阀件、维护人员站位以及软管摆动范围。结构建模时，底座板、

　　支撑立板、泵筒、料斗和管路支架应先作为骨架确定，再补充滚轮、紧固件、波纹段和端部执行件。料斗属于薄壁焊接件，三维建模中需要体现板厚、折边和加强位置；泵筒与底座连接处承受较大交变载荷，应设置加强筋或加厚安装板。上部管路不能只按视觉效果绘制，中心线应与泵出口、阀口和汇流点准确对应，波纹管的补偿方向要与管路热胀和振动位移一致。链轮或端部传动件的存在说明该机组还可能与外部给料、推送或联动机构配合，设计时应明确其接口转速、转矩和张紧方式，避免移动设备在接入固定生产线后出现对位困难。实际运行中，泵送脉冲会通过管路传递到支架和底盘，多路同时工作时还可能产生相位叠加。若用于浆体输送，管路支架宜靠近弯头和阀组设置，柔性段两端要保留可靠的导向约束，防止补偿段在压力冲击下横向摆动；若用于轻质颗粒输送，则需控制管路落差和风速，避免物料在斜管内回落堵塞。清洗维护同样要在结构阶段考虑，料斗底部、泵腔入口、管路低点和汇流腔应设置排空或快开结构，否则残留物料固化后会直接影响下一次启动。
