阿基米德螺旋式灌溉输水涡轮结构

　　这套螺旋输水构件的建模工作，最初是围绕低水头农田提水、沟渠清淤以及小型水产养殖水体循环这几类现场需求展开的。在丘陵灌区、沿河滩涂地块以及水位落差不足一米的取水点，常规离心泵不仅要配置较长的吸入管路，遇到水中混杂秸秆、泥沙、小碎石时还频繁出现叶轮卡滞、密封件快速磨损的问题，现场运维人员往往每个灌溉季就要拆解泵体清理两三次。阿基米德螺旋结构恰恰适配这类脏污流体输送场景，开放式的螺旋槽道不存在狭窄过流间隙，大块杂物可以随水流一同被抬升，不会出现流道堵塞的故障。

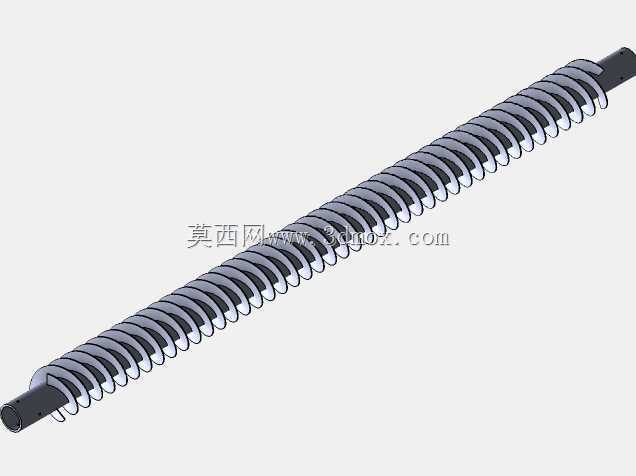

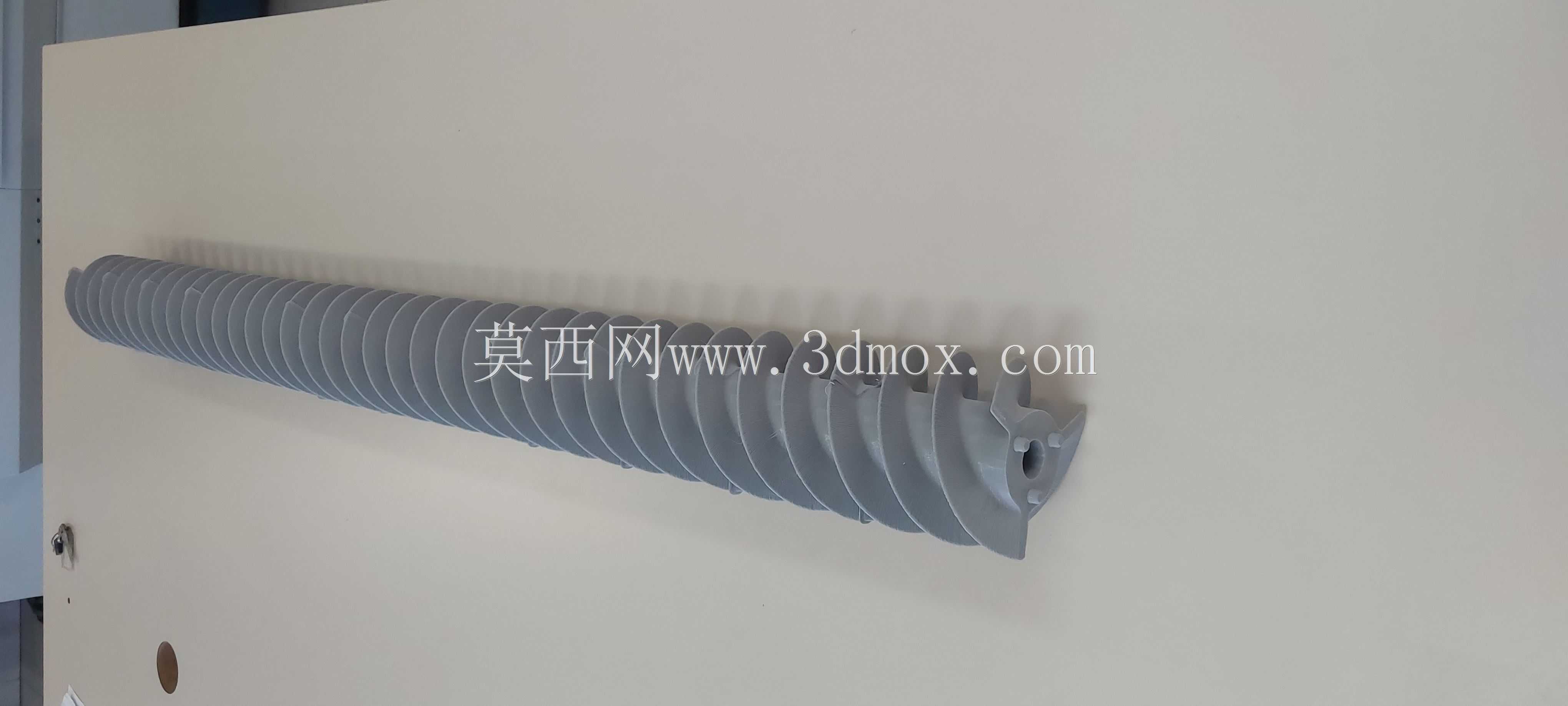

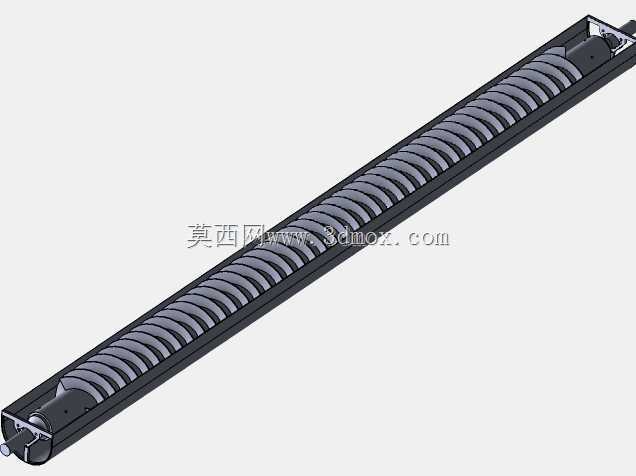

　　从结构布局来看，整根构件采用长轴斜置的安装方式，螺旋叶片沿中心筒体连续盘绕，外部配套半封闭的导流槽壳，槽壳断面和螺旋外缘保留均匀的微小间隙，既避免转动过程中出现剐蹭，又能减少抬升段的水液回流漏损。建模时先确定螺旋的核心导程参数：导程取值过大会导致单圈抬升高度过高，水流在槽道内的回流比例上升，输水效率明显下降；导程过小则会让相同提升高度下的螺旋总长度大幅增加，不仅占用更多安装场地，转轴的长径比过大还会引发中段挠曲变形，需要额外增加中间支撑轴承，反而抬高了整体制造成本。最终选定的导程和筒体直径比例，参考了多地农用提水站点的实测运行数据，在转速维持在较低区间时，水流可以顺着螺旋槽道平稳向上推送，不会出现剧烈翻腾飞溅的情况。

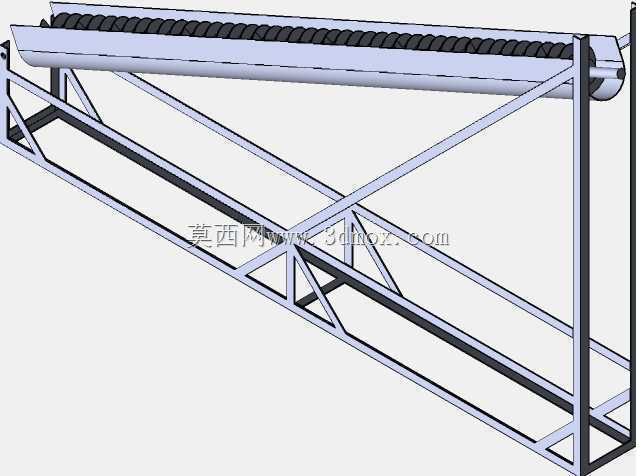

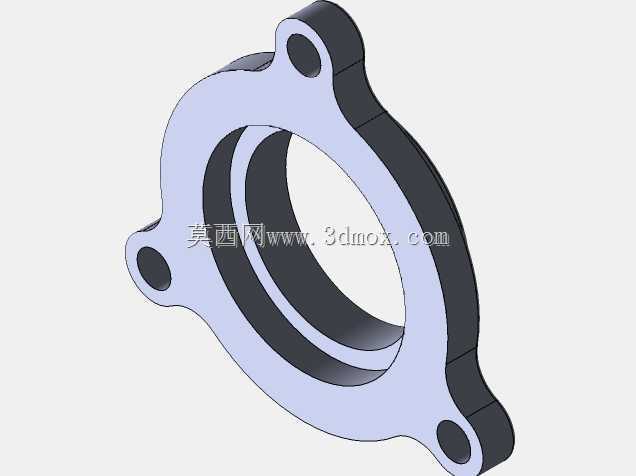

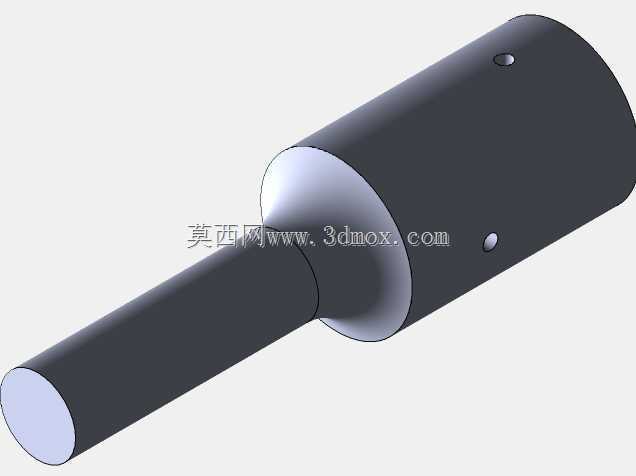

　　安装边界方面，这套装置的倾斜角度通常控制在三十度左右，倾角过小会让整机水平长度超出常见灌渠的可用场地，倾角过大则会导致槽道内的水液重力回流分量增加，实际提水能力大幅衰减。下端进水段需要没入取水水位以下一定深度，保证螺旋转动时可以顺利把水体卷入槽道，上端出水段直接对接输水渠或者集水槽，不需要额外配置压水管道。转轴两端采用带座轴承支撑，靠近出水端的一侧连接减速驱动单元，因为螺旋工作转速很低，大速比减速机构可以把电机输出转速降到适配区间，同时输出足够的扭矩来应对槽道内混杂杂物时的冲击载荷。

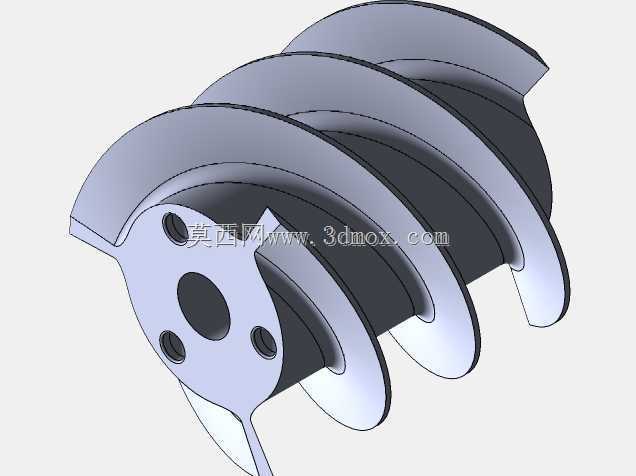

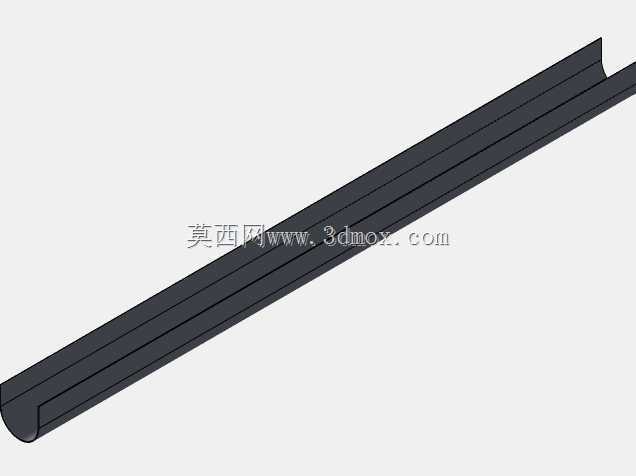

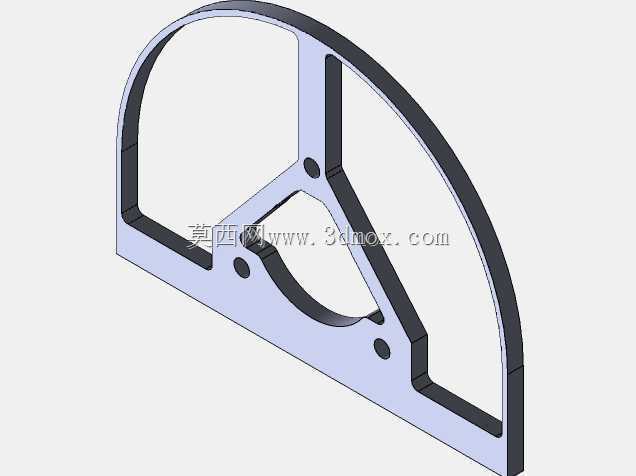

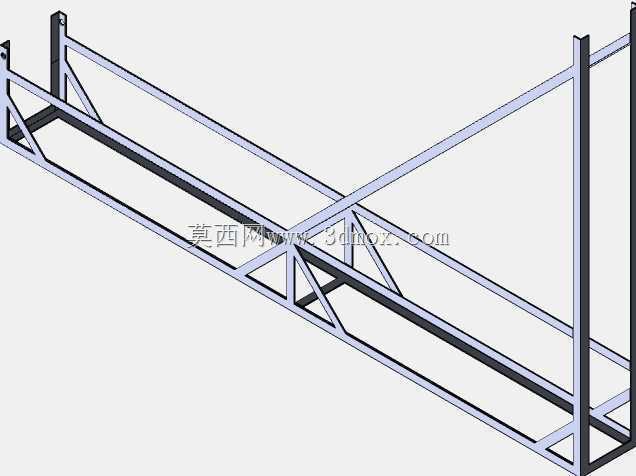

　　在功能特性上，这种螺旋涡轮和封闭式叶轮泵的设计逻辑完全不同，它不需要依靠高速旋转建立离心压力，而是靠连续的螺旋腔室把水体一格一格向上抬升，整个输送过程流速平缓，对水中的鱼虾、水生作物幼苗几乎不会产生机械损伤，这也是它在水产养殖换水、生态景观水体循环项目里被广泛选用的原因。建模过程中对螺旋叶片和中心筒体的衔接处做了连续圆角过渡，避免焊接加工时出现应力集中缝隙，长期接触泥水的工况下，缝隙处容易积存泥垢引发局部腐蚀，圆角结构既方便焊接作业，也降低了后期清理维护的难度。外部导流槽壳采用分段拼接的结构形式，长距离输送场景下可以分段制作后现场组装，不用整体吊装超大尺寸构件，适配农村灌区有限的吊装作业条件。槽壳两侧预留的安装法兰边，可以和现场的混凝土支墩固定，抵消螺旋转动过程中产生的轴向反力，防止整机运行时出现移位。

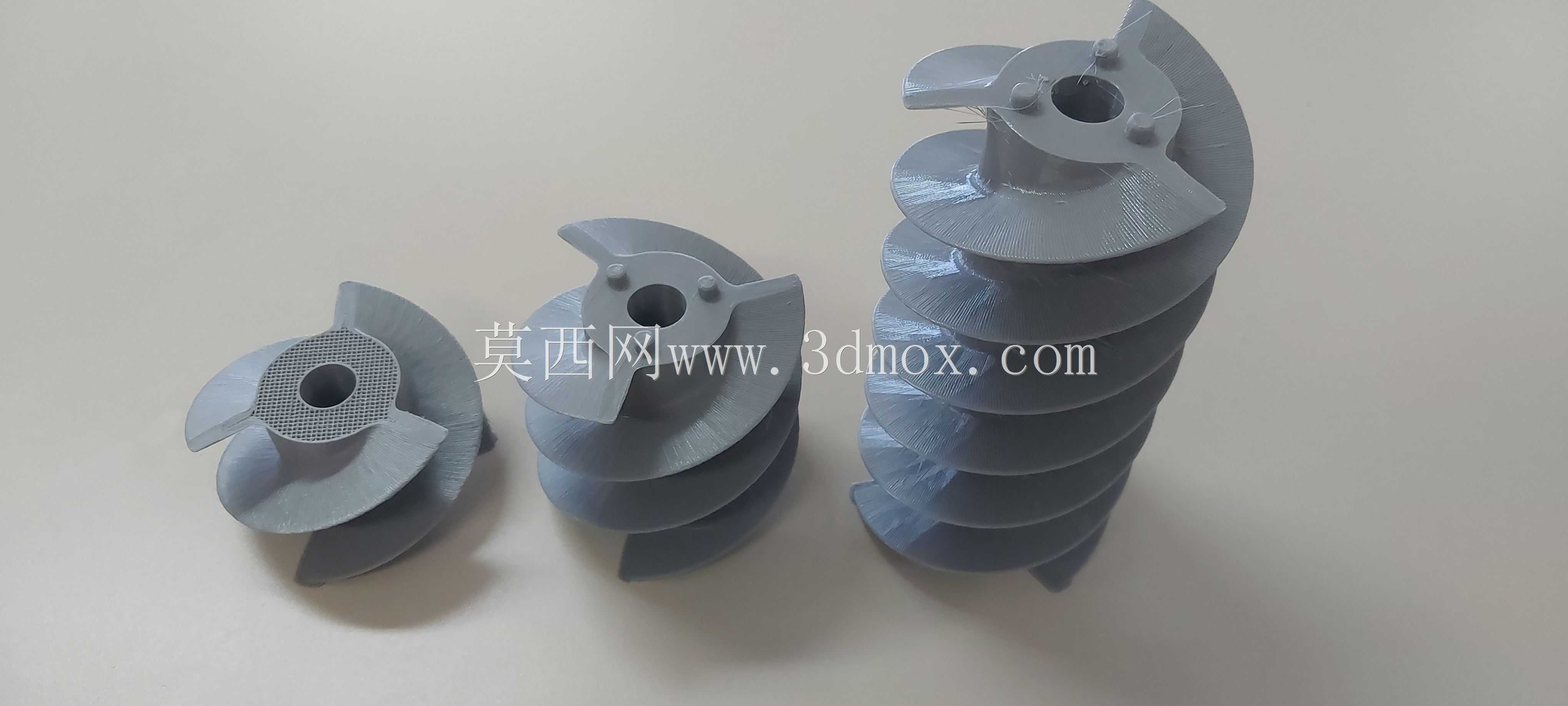

　　从选型适配的角度来说，不同的筒体直径对应不同的输水流量，小直径规格适配小块菜地的零星取水，大直径规格可以覆盖连片农田的灌溉输水需求，驱动端既可以搭配低速电机，在无电网的偏远地块也可以通过减速箱连接水力叶轮或者柴油机动力，适配不同的现场动力条件。整套三维结构把螺旋叶片、中心轴、导流槽壳、端部支撑位的配合关系全部做了完整还原，设计人员可以直接在这个基础上根据实际项目的提升高度、输水流量参数调整螺旋总长度和导程数值，不用从零开始搭建螺旋曲面，能大幅缩短农用提水设备的开发设计周期。
