水渠水位抬升输送机构结构设计

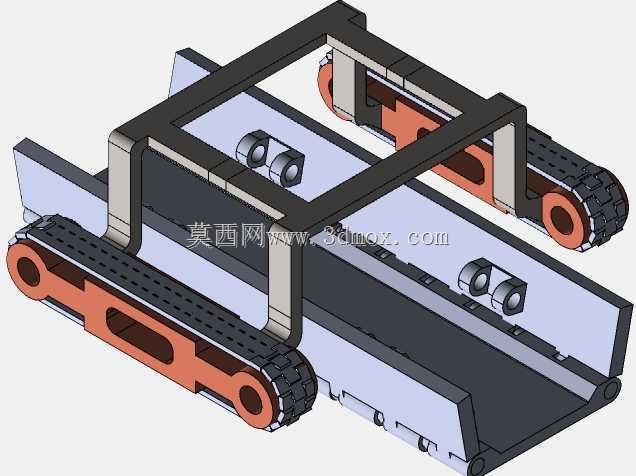

　　该结构针对明渠、浅槽或工艺水槽内的水位抬升与连续输送需求展开，整体采用双侧履带牵引配合中部槽体导向的布置方式。设备工作时，两侧同步运行的履带构件沿槽体长度方向推进，上方门式框架承担跨接、限位和安装支撑作用，中部敞开槽道用于容纳水流或被输送介质，使水流在通过机构区间时获得稳定的抬升路径，也可用于轻型块状物料在水槽环境中的连续移送。

　　从现场布置角度看，这类机构常见于农田灌排配套、实验水槽、小型水处理工位以及需要在有限高差内完成水位调节的生产线。与单纯依靠闸门挡水的方式不同，该结构通过运动构件形成持续约束，能够在槽道内建立相对平稳的过渡段，减少水位突变带来的冲击。槽体两侧的立板构成主要安装边界，履带组件贴近立板外侧或下侧布置，框架跨设在槽道上方，既保证两侧牵引件的相对位置，也为后续加装挡板、护罩、检测元件或驱动单元预留空间。

　　结构设计上，中部槽体采用长条形浅槽形式，侧板与底板形成连续流道，端部做开放处理，便于与上下游水渠或设备接口对接。侧板上设置的小型圆柱座可作为滚轮、销轴、传感器支架或辅助导向件的安装位置，其孔位高度靠近槽壁上缘，能够在不占用主流道宽度的情况下完成附属件固定。槽体底部可见分段式连接特征，说明建模时对底板、侧板和局部加强位置进行了拆分，便于实际加工中采用板材折弯、焊接或螺栓连接组合成型。

　　双侧履带是机构的核心执行部分。履带链节沿长度方向闭环布置，端部由带轮或链轮张紧，橙色长梁作为履带架主体，承担牵引件的侧向支撑与跨度传递。长梁上开设的镂空槽不仅减轻了自重，也为链轮轴、张紧块、紧固件和检修工具提供操作空间。履带外侧的块状链节具有连续啮合面，能够与端部轮体形成稳定传动；靠近槽体的一侧则通过架体保持直线运行，防止链条在受载后下垂或偏摆。两侧履带在装配时需要保证节距同步、轴线平行和高度一致，否则容易出现框架卡滞、牵引偏载或槽体磨损不均的问题。

　　上方门式框架由两根竖向支腿和顶部矩形横梁组成，支腿下端与履带架或槽体侧部连接，顶部横梁将两侧构件连成刚性整体。该框架的作用并非单纯防护，而是为跨槽部件提供定位基准：当机构用于水位抬升时，框架可安装挡水帘、压流板或升降调节组件；当用于物料输送时，也可加装限位护栏、清扫件或检测开关。支腿采用折弯板式轮廓，与横梁之间形成折线过渡，能够在较轻重量下提高抗扭刚度。框架内空高度需要高于槽内最高水位和物料最大轮廓，同时保证人员检修时不会与运动履带发生干涉。

　　外形与安装边界方面，整机长度主要由槽体有效段和两端履带回转半径决定，宽度则由槽道净宽、两侧履带架厚度及外侧张紧轮轮廓共同确定。落地安装时，应重点控制槽体中心线与两侧履带中心线的平行度，端部轮轴需保持同轴，槽体底面应设置可调支撑或固定地脚，以补偿水渠基础的不平。若设备长期接触水体，侧板、履带架和紧固件的材质应优先考虑耐蚀性能，链条与轮体啮合区需预留冲洗和排渣空间，避免泥沙在链节间隙内堆积。

　　建模过程中，履带链节采用阵列方式表达重复结构，端部轮体、销轴和侧板座体均以独立零件呈现，便于检查运动包络和装配关系。槽体、履带架与门式框架之间的连接位置清晰，能够直接用于干涉检查、行程确认和工程图细化。对后续设计而言，可在此基础上补充驱动电机、张紧装置、端部密封和水位调节板，使机构从原理结构进一步完善为可制造的水渠输送抬升设备。
