交流稳压器带耳安装腔体壳体结构

　　该壳体结构面向中小功率交流稳压设备的主机承载需求，常见于车间工位稳压供电柜、小型工业设备配套稳压单元、实验室精密仪器前端供电防护组件等场景，核心作用是为内部稳压绕组、调压碳刷、控制电路板、采样接线端子提供封闭安装空间，同时承担整机与外部机架的固定连接、外部接线对位、内部元件防护隔离的功能。

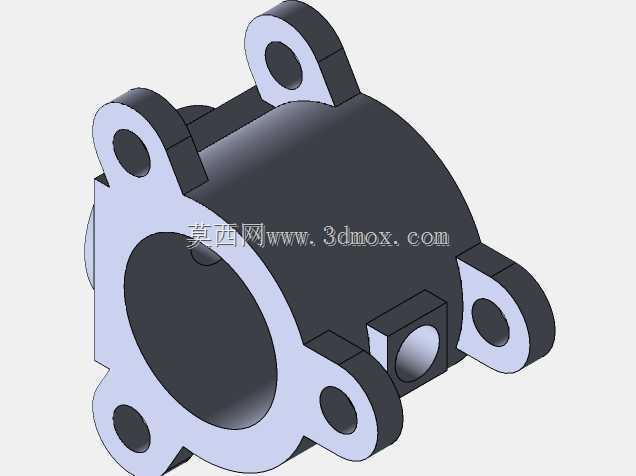

　　从结构布局来看，主体采用近似圆柱的中空腔体构型，腔体轴向预留大口径贯通内孔，既可以容纳环形调压绕组的轴向装配空间，也能在腔体内部形成自然对流的通风通道，降低稳压器长时间带载运行时的积热风险。腔体周向均匀延伸出多组带通孔的安装耳座，耳座与主腔体衔接位置做了加厚过渡处理，避免整机在受振动、吊装拉扯时出现耳座根部应力断裂的问题；耳座上的安装孔为光孔设计，装配时可直接穿入螺栓固定在机架安装面，也可搭配减震胶垫使用，抵消周边冲压设备、传动设备运行带来的高频振动，避免内部调压部件出现松动移位。

　　腔体侧方额外设置了方形凸台结构，凸台中心预留贯通孔位，这个位置主要用于外接电源进线、负载出线的走线对接，也可嵌入接线端子座、航空插座或者电压调节旋钮，凸台的凸起高度刚好留出接线操作的扳手空间，不会出现接线时工具与主腔体外壁干涉的情况。主腔体的端面法兰轮廓做了异形切边处理，并非完整圆形，一方面可以避让周边设备的相邻安装部件，在多台稳压单元并排布置时压缩整机占用的安装空间，另一方面法兰端面预留的多个小孔可用于固定端盖，端盖与法兰之间加装密封胶条后，可阻挡车间内的粉尘、切削液飞溅进入腔体内部，适配机加工车间、焊接工位这类多粉尘、多油污的使用环境。

　　设计过程中优先匹配内部元件的安装边界：腔体内部的径向尺寸需大于环形绕组的最大外径，预留出绕组外层绝缘纸、固定支架的装配余量，腔体轴向深度要覆盖绕组、碳刷架、控制板的堆叠总高度，避免端盖装配后压碰内部元件。外部安装耳的孔位间距采用通用机架安装的标准孔距序列，不需要对原有安装机架做二次打孔改造，即可直接替换同功率段老旧稳压器的损坏壳体，降低备件替换的改造成本。耳座的厚度根据整机满载重量核算，单耳承载安全系数取2.5以上，即使设备出现单侧吊装受力的情况，也不会出现耳座塑性变形。

　　外形尺寸的控制上，主腔体的外圆直径在满足内部绕组容纳需求的前提下尽可能收窄，多组耳座向外延伸的总跨度控制在常规电气柜安装板的允许尺寸范围内，安装孔的中心高度与市面主流同规格稳压器的安装基准对齐，现场替换时无需调整进出线的走线高度。腔体侧壁的壁厚根据铸造或者注塑成型的工艺特性做均匀化处理，壁厚差控制在2毫米以内，避免成型过程中出现缩孔、变形缺陷，耳座与主腔体衔接的转角位置全部设置铸造圆角，既消除应力集中点，也能降低成型时的转角开裂概率。

　　实际装配逻辑上，内部绕组从腔体大口径端推入后，通过腔体内壁的限位凸筋完成周向定位，防止绕组运行时出现转动；侧方凸台的接线孔与内部绕组的接线端子位置正对，走线时不需要大幅度弯折线缆，减少线缆芯线折断的隐患。端盖通过法兰面的小孔锁附固定，后期维护时拆开端盖即可直接检查碳刷磨损情况、清理绕组表面积碳，不需要将整个壳体从机架上拆下，大幅缩短现场维护的停机时间。整个结构没有多余的复杂曲面特征，建模时优先通过拉伸、旋转、阵列命令完成主体构型，耳座、凸台这类附加特征采用合并实体的方式与主腔体整合，后续工程图导出时可以直接标注各安装孔的位置度、腔体同轴度公差，直接对接铸造或者3D打印的加工需求，结构合理性完全满足工业现场稳压设备的长期使用要求。
