环形封装交流稳压电源装置

　　环形封装交流稳压电源装置的三维结构设计，围绕工业现场交流供电稳压、小型机电设备供电适配的实际需求展开，整体采用卧式圆柱主体搭配顶部安装固定座的构型，区别于常规方正柜体式稳压设备的布局逻辑，更适配狭小安装空间内的嵌入式、贴装式布设场景。从现场布设的实际边界来看，该装置的圆柱主体径向轮廓圆润，无外凸尖锐棱边，在机柜内部排布时，相邻设备之间无需预留过大的避让间隙，圆柱侧壁预留的两个椭球型凸起结构为接线端子的防护外罩，端子朝向侧方布设，接线操作时无需从装置正面或顶部额外预留操作空间，线缆可从机柜侧部走线槽直接接入端子位，大幅压缩了整机在柜内的占用进深。顶部的一体式安装座采用平板贴合面加两侧带孔挂耳的结构，平板面可直接贴附在机柜安装背板、

　　设备机架横梁或者墙面安装板上，挂耳上的通孔适配常规M4、M5规格的紧固螺栓，安装时既可以采用螺栓穿透安装板从背面锁止的固定方式，也可以通过挂耳孔位挂装在预先固定的挂钩螺钉上，两种安装模式都能保证装置运行时的结构稳定性，应对车间设备运行产生的持续振动工况。装置的功能核心为交流稳压调控，内部环形腔体可容纳环形调压绕组、稳压控制电路板、采样检测元件与散热载体，圆柱型的内腔空间利用率相比方壳结构更高，环形绕组沿腔体内壁周向排布，工作时产生的热量可通过圆柱金属外壳均匀向外散出，不会出现方壳结构边角处热量淤积的问题，外壳侧壁的大面圆弧与空气接触面积充足，自然对流条件下即可满足常规负载工况的散热需求，无需额外加装散热风扇，

　　既降低了装置自身的运行功耗，也避免了风扇转动带来的粉尘吸入、机械磨损与运行噪音问题，适合在实验室精密仪器供电、小型生产线工控设备供电、户外临时配电点位稳压等场景长期运行。结构设计阶段，顶部安装座与圆柱主体的衔接处做了加厚过渡处理，衔接位置的折弯角预留了足够的结构强度余量，当装置满负载重量挂载在安装板上时，衔接位置不会出现应力集中导致的壳体变形，挂耳上的安装孔周边做了局部凸台加厚，螺栓锁附时的压紧力不会导致壳体孔位开裂。侧方的端子防护外罩采用圆弧椭球造型，边缘与圆柱外壳顺滑过渡，既可以对裸露的接线端子形成物理防护，避免现场运维时人员误触带电部位，也能阻挡车间内的粉尘、飞溅的水滴直接落在接线端子上，降低端子锈蚀、接触不良的故障概率。

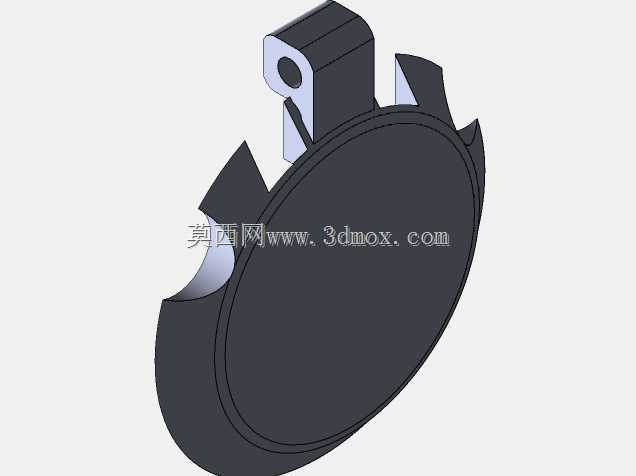

　　装置的轴向两端采用圆形端盖封装，端盖与主体壳体采用止口配合结构，装配时端盖可精准定位在壳体端口，止口位置预留密封件安装槽，可加装橡胶密封胶条提升整体防护等级，端盖通过周向均布的紧固件与壳体连为一体，后期内部元件检修时，可直接拆下端盖操作，无需破坏顶部安装座的固定结构，运维拆装流程便捷。在整机尺寸链的匹配上，圆柱主体的轴向长度与径向直径比例经过优化，既保证内部绕组有足够的绕线空间来满足额定功率下的稳压性能，也不会因为轴向尺寸过长导致装置安装后重心外偏，挂载状态下整机重心落在顶部安装座的贴合面范围内，长期使用不会出现安装座变形、装置倾斜的问题。接线端子的布设位置距离安装座的垂直高度经过测算，线缆接入后弯曲半径符合常规电源线缆的布设规范，不会出现线缆小角度死折导致的线芯断裂问题。整个装置的结构构型兼顾了内部元件排布、散热效率、安装适配性、运维便捷性与现场安全防护要求，没有多余的装饰性结构，所有外部造型特征都服务于实际使用功能，可直接用于小型稳压设备的结构参考、机柜配电布局的干涉校验以及现场安装方案的模拟推演。
