小型闭式三叶片离心水泵叶轮结构

　　该叶轮属于小型离心式流体输送设备中的核心转子部件，整体采用后盘配合三片径向弯曲叶片的半开/闭式组合结构，叶片从中心轮毂区域向外缘圆盘平滑延伸，流道在相邻叶片之间形成连续的增压通道。这类叶轮常见于小流量民用供水泵、小型循环泵、实验室流体输送装置以及轻型冷却系统中，工作时随泵轴高速旋转，进入叶轮中心的液体被叶片带动获得离心动能，再沿叶道向外侧蜗壳扩散，最终把机械能转化为液体的压力能与流速能。

　　从实际装配边界看，叶轮外径控制在43毫米，属于微型泵级别的转动件，适配小口径泵腔；中心安装内孔为3.05毫米，对应细直径电机轴或传动轴，适合与小功率驱动单元配合；叶轮轴向厚度为17毫米，安装时需要在泵腔前后预留密封间隙与轴向窜动量，避免叶片外缘、后盘与泵体发生摩擦。三维结构设计中，中心轮毂需要承担扭矩传递，孔径与轴之间通常采用过盈配合、键连接或顶丝固定，具体方式要结合转速、负载和拆装需求确定。

　　叶片数量选用三片，是小尺寸叶轮中兼顾制造难度与水力稳定性的方案。叶片过少会使流道内压力脉动明显，液体在周向上分配不均；叶片过多则会增加流道阻塞，减小有效过流面积，并提升铸造或加工难度。三片式结构在微型泵中能够保持较宽的流道空间，对含有微小颗粒的介质也有一定适应性，同时叶片刚性较好，高速旋转时不易产生明显变形。叶片型线从轮毂处向轮缘方向逐渐展开，进口区域偏向轴向吸入，出口区域接近径向甩出，这种过渡方式有利于降低液体进入叶道时的冲击损失。

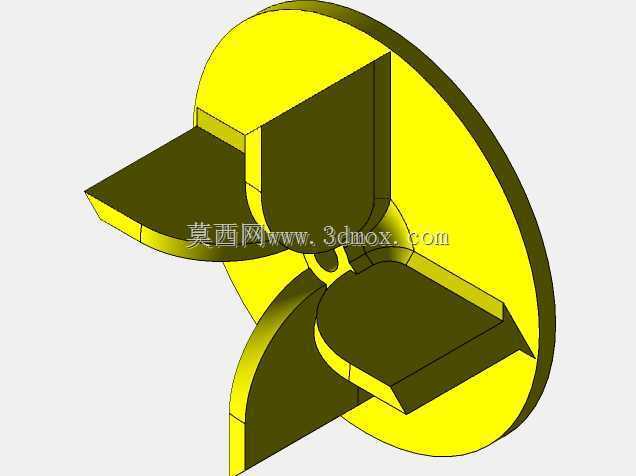

　　外形上，后侧圆盘为叶片提供支撑，并减少液体从高压侧向低压侧回流；前侧未设置完整盖板，使模型呈现出便于观察叶道形态的结构特征。若用于实际泵产品，可根据效率要求增加前盖板形成闭式叶轮，以降低端面泄漏；若用于输送含纤维或杂质的液体，则可保留较开放的流道形式，提升通过性。设计时需要重点校核叶轮后盘与泵壳之间的密封环位置，后盘外径、叶片出口宽度和蜗壳基圆直径之间应保持合理匹配，否则会造成回流损失增大、扬程下降或噪声异常。

　　建模过程中，叶道曲面的连续性是关键。叶片根部与后盘相交处应保留适当过渡圆角，避免应力集中在高速旋转下引发裂纹；叶片出口边缘需要控制厚度，过厚会增加尾迹损失，过薄则会削弱耐汽蚀和耐冲刷能力。中心孔周围的轮毂高度要满足轴套或螺母压紧空间，轴向定位面应与孔轴线保持垂直，否则装配后容易出现偏心振动。对于3D打印试制或塑料注塑成型，叶片之间的拔模方向、支撑添加和壁厚均匀性也需要提前考虑；对于金属切削加工，则要关注圆盘端面跳动、叶片加工余量以及动平衡校正。

　　在泵系统选型中，这种小外径叶轮适合低流量、中等扬程要求的紧凑设备。叶轮直径直接影响离心泵的扬程特性，在转速相近时，减小外径会显著降低理论扬程，但也会降低所需驱动扭矩；因此它更适合与高转速小电机搭配，通过提高转速弥补直径限制。安装时还要保证叶轮进口对正泵体吸入室，中心孔与轴的同轴度误差会直接转化为径向振动，并使机械密封寿命下降。泵腔轴向间隙通常需要根据材料热膨胀、轴承游隙和密封形式确定，尤其在塑料叶轮与金属泵壳组合时，温度变化带来的尺寸差异不能忽略。

　　整体来看，该结构把叶片、后盘和轮毂整合为一个零件，几何关系清晰，适合用于流体机械课程设计、小型水泵结构校核、3D打印样件验证以及叶轮参数化建模练习。工程应用中，可围绕叶片出口角、叶道宽度、轮毂直径和前后密封位置继续优化，使叶轮在效率、抗汽蚀性能、制造工艺和装配可靠性之间取得平衡。
