小型农用液压泵结构三维设计

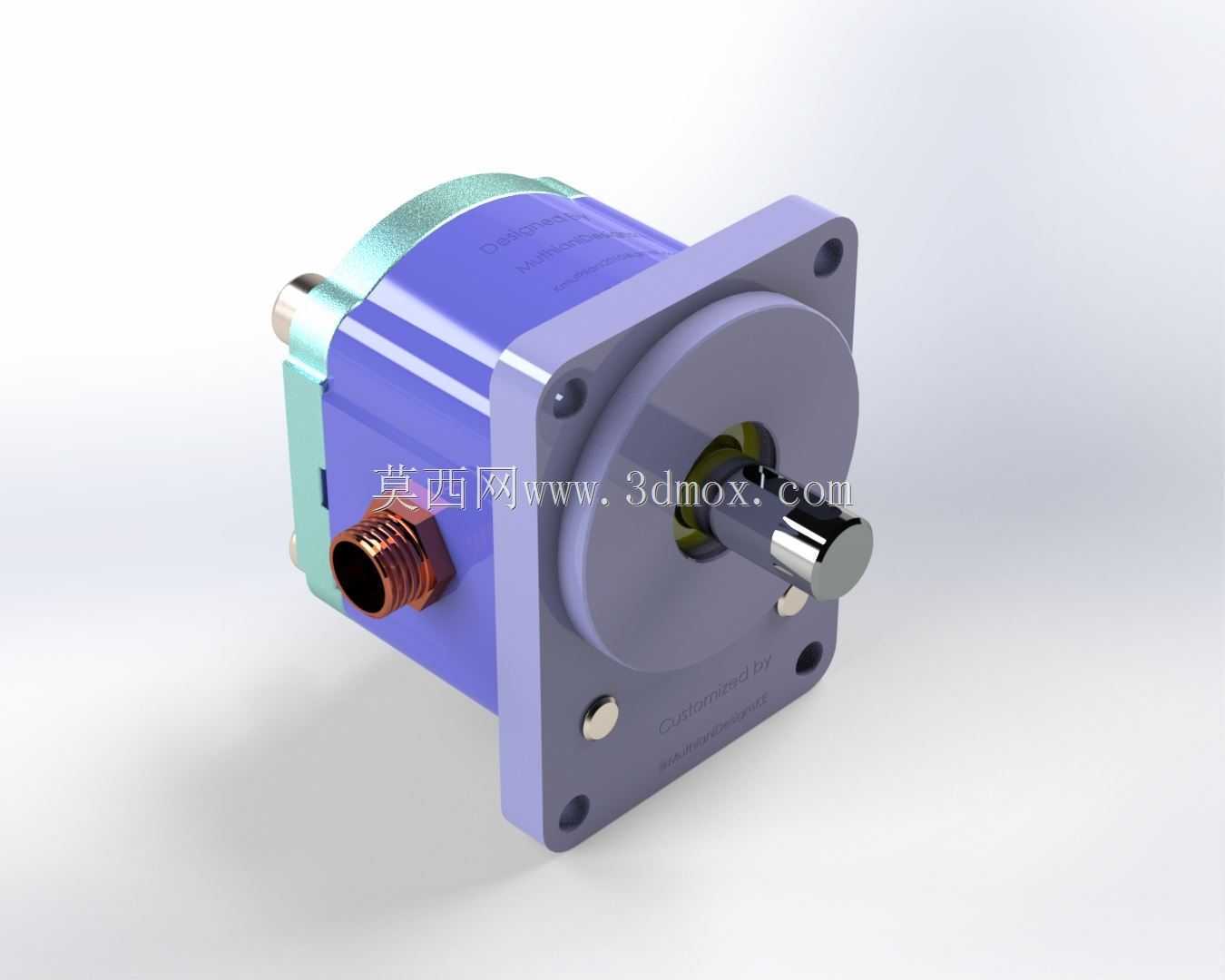

　　这套小型液压泵结构方案面向小规模农业取水、田间灌溉以及轻型液压动力配套场景展开，整体围绕紧凑安装、可靠供油和便于维护三个核心目标完成三维布置。泵体采用方形法兰安装面与圆柱形泵腔结合的外形，前端法兰预留四个安装孔，可直接贴合机架或动力端面板固定；输出轴从法兰中心伸出，轴端保留联轴器或带轮连接空间，侧向布置螺纹油口，用于进出管路连接。

　　从实际使用角度看，这类泵并不追求大流量冗余，而是强调在有限动力输入下维持稳定压力输出。农业取水系统中，泵组常安装在靠近水源或移动小车上，周围空间狭窄，维护条件有限，因此结构上尽量减少外露管路和复杂支撑。泵壳承担容纳内部零件、形成密封腔道以及传递安装载荷的作用，内部齿轮、轴系和密封件按同轴关系装配，保证运转时齿面啮合平稳、轴承受力明确。

　　设计思路上，先确定泵腔容积、齿轮轮廓和轴系中心距，再反向约束外壳壁厚、法兰厚度及油口位置。方形法兰不仅提供较宽的支撑面，也让螺栓受力分布更均匀；圆柱段用于包裹齿轮副和压力腔，外形过渡处保留圆角，以降低铸造或加工过程中的应力集中。侧向螺纹接口采用标准管螺纹思路，便于与软管、硬管及接头快速配接，同时避免接口与输出轴、安装螺栓发生干涉。

　　安装边界方面，前端法兰面是主要定位基准，轴伸中心线需与动力输出轴线保持同轴，偏差过大会造成轴封磨损、轴承偏载和噪声增大。模型中法兰孔位、轴伸长度、油口朝向和泵体最大外廓均已明确，选型时可据此校核机架开孔、联轴器长度、管路弯曲半径以及拆装手空间。泵体后方与侧方应预留检修余量，方便拆卸端盖、更换密封件和检查齿轮磨损情况。

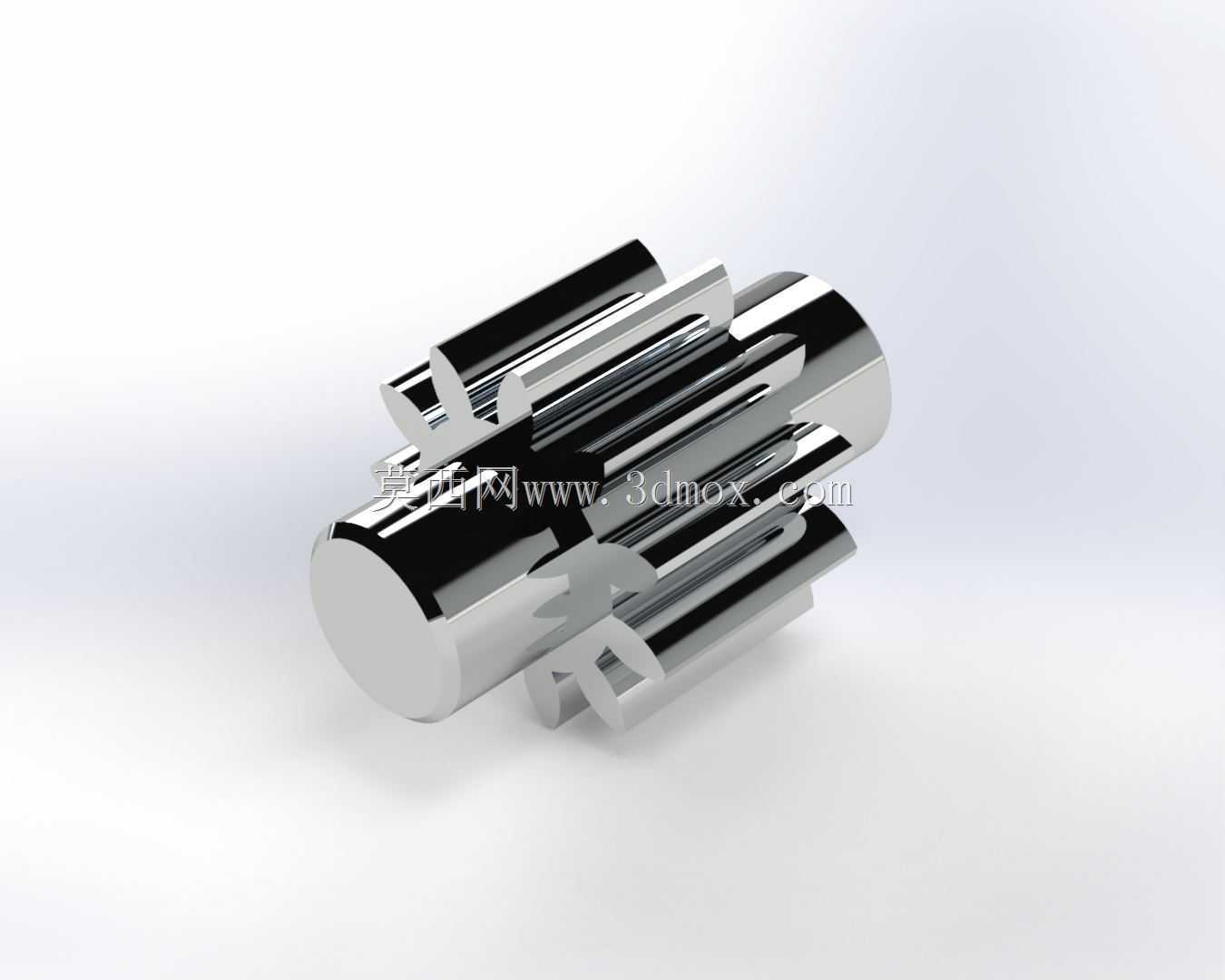

　　内部结构围绕齿轮泵工作逻辑组织：主动齿轮接收外部旋转动力，带动从动齿轮在泵腔内啮合，齿槽随旋转将低压侧油液带至高压侧，形成连续流体输送。轴类零件承担扭矩传递和径向支撑，密封件布置在轴伸及壳体结合面位置，用于控制内泄和外漏。壳体内部流道应尽量缩短，避免突然扩缩造成局部涡流；高压区与低压区之间的密封边界要清晰，配合间隙过小会增大发热和加工成本，间隙过大则会降低容积效率。

　　在农业应用之外，该结构也可迁移到小型液压站、工装夹具动力源、轻型设备压力系统等场合。由于整体零件数量少、外形规整，三维建模时适合采用自顶向下方式控制关键配合：先建立轴线、法兰面和油口基准，再拆分泵壳、端盖、齿轮、轴、密封件和紧固件。齿轮参数需要与泵腔宽度、齿顶圆和卸荷槽位置联动，轴径则要结合扭矩、轴承寿命和密封规格确定。

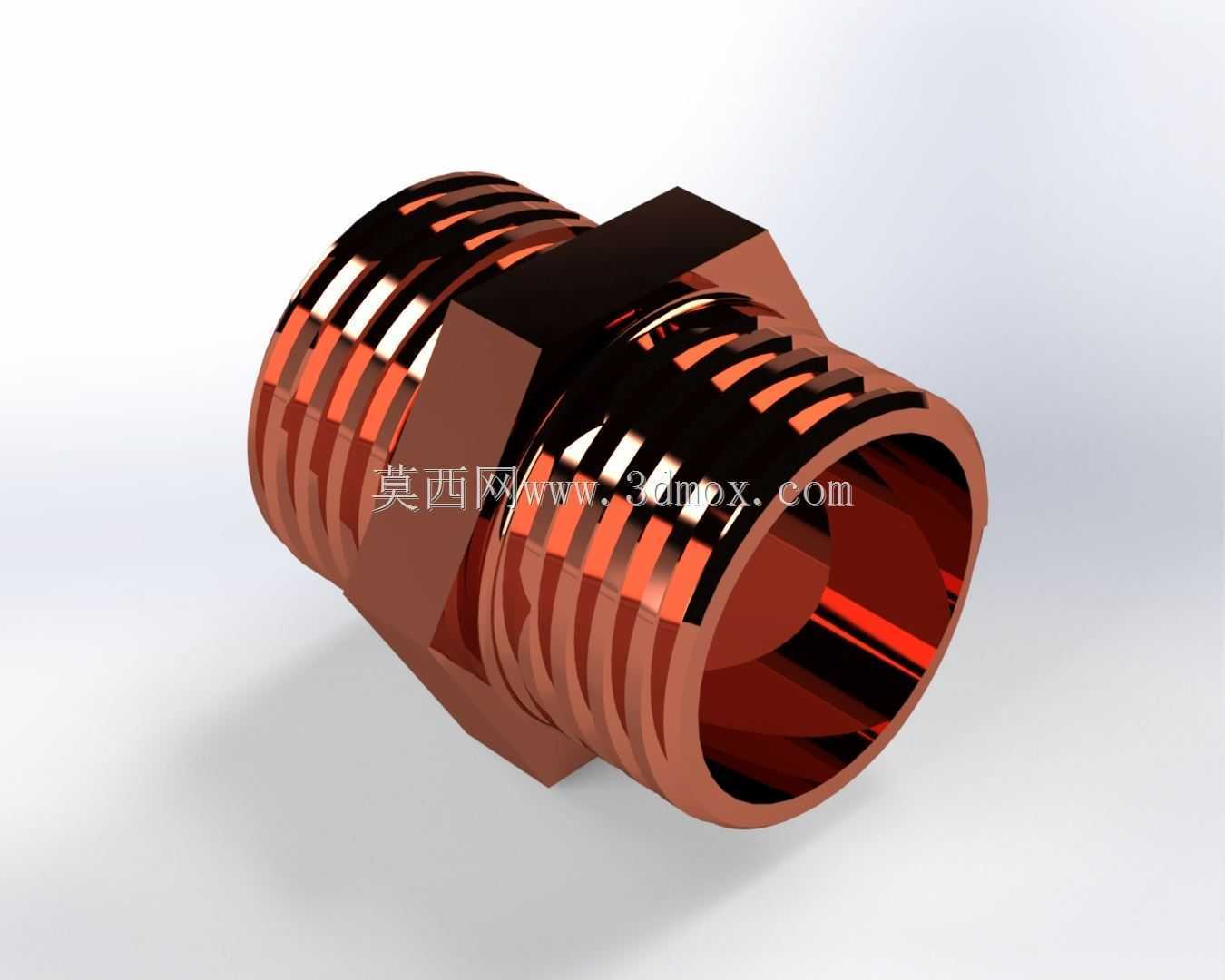

　　外观上的紫色壳体、青色端盖和金属接头主要用于区分不同零件区域，工程出图时仍以材料、表面处理和配合公差为准。法兰面与轴伸相关尺寸属于装配关键尺寸，应给出较严格的形位要求；非配合外表面可适当放宽，以控制加工难度。油口螺纹端部需保留足够的扳手空间，管路装配后不应让接头承受额外弯矩。

　　整套模型把泵的功能零件、安装接口和外部轮廓完整表达出来，能够用于结构评审、干涉检查、安装布局演示以及后续工程图细化。对从事流体设备和小型农业机械设计的人员来说，重点不在外观渲染，而在于理解泵腔、齿轮副、轴系、密封和安装法兰之间的约束关系，并在实际选型时根据流量、压力、转速和接口条件完成校核。
