手动水稻插秧机框架结构设计

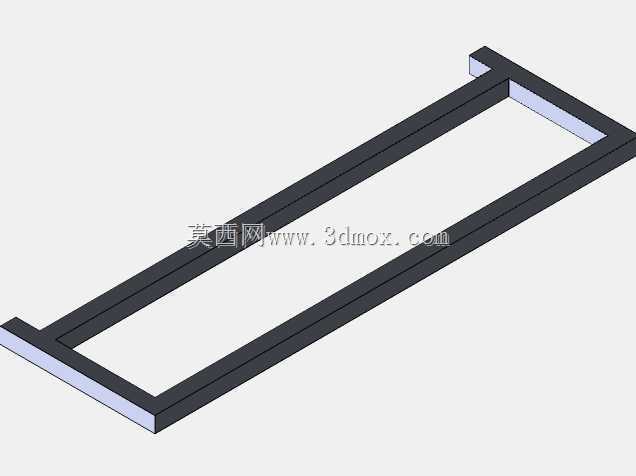

　　这套结构呈现的是手动水稻插秧机的主体承载框架，整体采用长矩形闭环框体构型，框体由两根平行纵向主梁与两端横向连接梁拼焊或装配而成，纵向主梁长度远大于横向端梁宽度，形成狭长的作业承载基面，适配水田插秧作业时沿秧垄行进的布局需求。

　　从田间实际作业场景出发，这类手动插秧机多用于丘陵山区小块水田、散户稻田种植场景，大型乘座式插秧机无法进入的窄小田块、梯田区域，农户可握持配套操作部件，依托该框架承载插秧执行机构、秧苗盛放盘、人力驱动连杆组件，在水田中缓步推行，同步完成秧苗取苗、插植、覆土作业，替代纯人工弯腰手插的劳作模式，大幅降低稻农插秧阶段的劳动强度，提升小块田块的插秧作业效率。

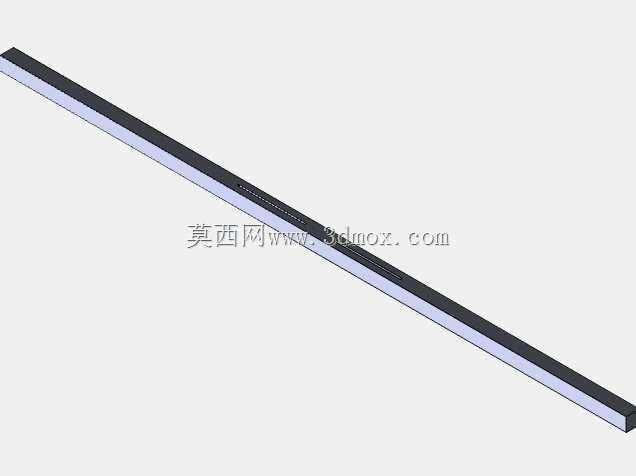

　　框架的结构设计逻辑完全贴合水田作业的工况特性：两根纵向主梁采用等截面长条型材加工，型材截面预留足够的抗弯模量，承载上方秧盘满载秧苗时的竖向载荷，同时抵消推行过程中田面不平带来的扭转力矩，避免框体出现挠曲变形；两端横向连接梁采用直角搭接结构与纵向主梁固连，搭接位置做加厚处理，既保证整个框体的结构刚性，形成稳定的矩形支撑边界，两端向外延伸的短边凸缘可作为行走支撑轮、浮板的安装定位基面，作业时浮板贴合水田泥面，分散整机重量防止下陷，转运时可在凸缘位置装配行走轮，在田埂路面拖拽移动。

　　外形尺寸层面，框体纵向长度匹配人力推行的作业步幅区间，长度设计保证单次装填秧苗可完成数米垄长的插秧作业，减少往返补苗频次；横向宽度适配常规水稻插秧的垄距要求，框体内侧净空预留出插秧执行机构的往复运动空间，避免连杆、秧爪动作时与框体发生运动干涉；整体框架的竖向高度控制在低位，降低整机重心，在泥泞水田推行时不易发生侧翻，框架上平面预留多处标准化安装孔位，可直接固定秧苗托盘、插植传动盒、操作扶手等部件，孔位间距按照通用手动农机的安装模数设计，后续维护更换配件时无需二次打孔改造。

　　设计过程中充分考虑水田高湿、泥水环境的防护需求，框体所有棱边做倒角处理，去除焊接毛刺与锐边，避免农户操作时刮擦防护服、划伤肢体；型材选型优先考虑轻质高强度材料，控制整机整体重量，单人即可完成抬运、转场操作，不需要额外吊装设备；框体的闭环构型没有多余外凸结构，在水田中行进时不会刮蹭稻株、勾挂杂草，行进阻力更小。框架内侧的中空区域完全留给插秧执行机构，秧爪的下行动作、送秧机构的横移动作都可在该中空区间内完成，结构布局紧凑，没有冗余的支撑构件，既控制了整机制造成本，也降低了机具在泥水中的卡滞概率。
