块茎香蕉切片制薯片加工设备结构

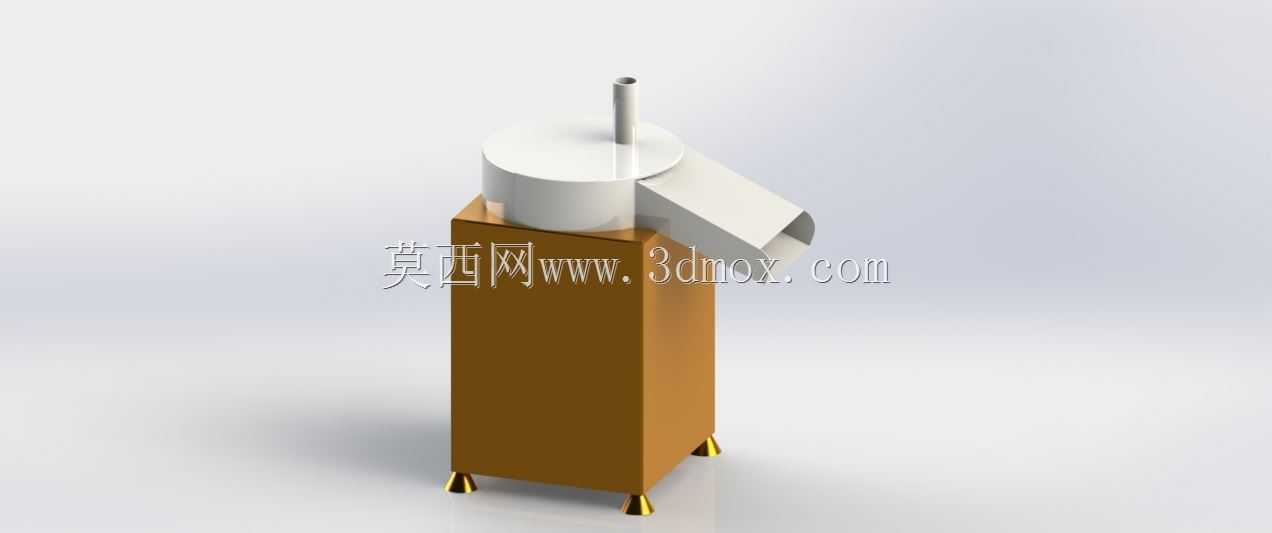

　　这款设备面向小型农产品初加工场景，主要完成香蕉、马铃薯、红薯等块茎类原料的连续切片作业，产出薄片可直接进入后续油炸、烘干或晾晒工序，适配村镇加工坊、小型食品厂、果蔬预处理线的产能需求。整机采用立式方箱承载主体，箱体作为机架同时容纳传动、动力与切削执行组件，底部设置四个可调支脚，既可以在水泥地面找平，也能通过膨胀螺栓固定在操作平台上，避免高速切削时整机振动偏移。

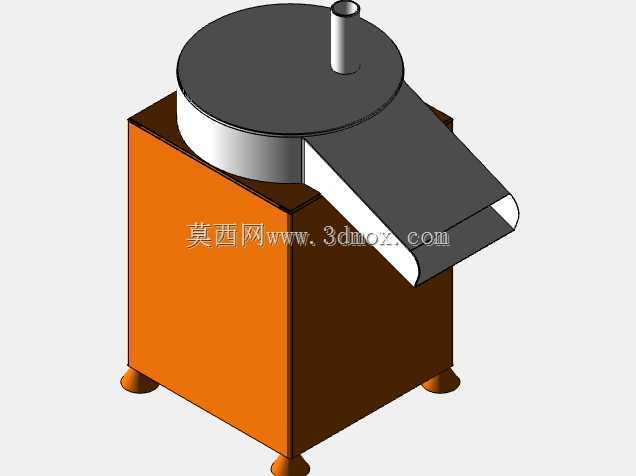

　　从布局上看，设备上部为圆形切削工作腔，顶盖中心设置竖直进料导向管，原料从该管口投入后，在腔体内旋转刀盘作用下被逐片切削；腔体侧向延伸出倾斜出料槽，切制完成的薄片依靠重力和旋转离心力沿槽面滑出，直接落入下方接料容器或输送网带，出料槽末端做圆弧翻边处理，减少薄片卡滞和边角磕碰破损。箱体正面预留检修门板位置，日常更换刀片、清理腔体积料、维护传动部件时无需拆解上部工作腔，维护操作空间充足。

　　切削执行部分采用平置圆盘刀架结构，多片切片刀片沿圆周均布安装，刀片伸出高度决定切片厚度，可通过垫片或调节螺钉调整切厚范围，适配不同产品对薄片厚度的工艺要求；进料管内壁做光滑过渡，避免长条状香蕉或不规则块茎投料时卡料。工作腔顶盖与腔体采用止口定位，闭合后保证切削区域封闭，防止原料碎屑外溅，同时开盖即可快速清理残留物料，满足食品加工设备的清洁要求。

　　动力传动组件全部内置在方形箱体内，电机通过带传动或齿轮减速机构驱动刀盘旋转，箱体外壳起到安全防护作用，避免操作人员接触运动部件；箱体边角做圆弧过渡，外部无突出尖锐结构，车间冲洗时水流可沿外壁顺畅流下。整机占地面积紧凑，进料口高度匹配人工投料姿态，操作人员站立即可完成连续投料，出料槽高度适配常用接料筐尺寸，无需额外搭建高位操作平台。

　　建模过程中完整还原了机架箱体、圆形切削腔、中心进料管、倾斜出料槽、底部支撑脚的全部装配关系，各部件壁厚、连接法兰、安装孔位均按实际加工逻辑搭建，可直接用于设备方案评审、结构干涉检查、加工件出图参考；针对食品加工场景的卫生要求，所有与物料接触的工作面均设计为平滑无死角结构，避免物料残留滋生细菌，设备整体外形规整，运输时可整体吊装，也可拆分上部腔体与箱体底座分段搬运，适配小型加工场地的进场安装条件。
