拖拉机油门操纵手柄握把结构

　　该零件对应拖拉机驾驶操纵系统中的油门手柄握把，主要用于驾驶员在田间作业、道路转运、怠速调试等工况下对发动机供油位置进行持续控制。手柄直接套设在油门操纵杆端部，操作者通过握持、推拉或转动该件，将手部动作传递到拉杆、摇臂或调速机构，从而改变发动机转速。与普通按钮式控制件不同，拖拉机油门手柄需要在较长时间内保持握持状态，因此外形不仅要满足连接可靠，还要兼顾手掌贴合、防滑和长时间操作的疲劳控制。

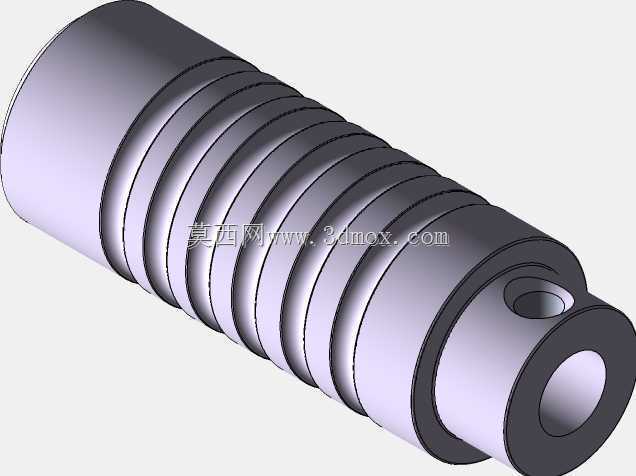

　　从结构上看，零件主体为带中心孔的长圆柱握把，中心孔用于穿过或容纳操纵杆端部，形成轴向安装基准。端部设置横向销孔，可通过销钉、紧定螺钉或穿销方式限制手柄相对杆体的转动和轴向窜动。该孔位靠近安装端，装配后能够把操纵力直接传递到杆系，避免握把在频繁操作中松动。末端保留环形端面和中空结构，既减轻零件重量，也为杆端插入深度、焊接台阶或锁紧件留出空间。

　　握把外圆采用多道环形凹槽与凸筋交替布置，这一形式并非单纯装饰，而是服务于手部摩擦和握持定位。拖拉机作业环境中常存在油污、泥水和粉尘，操作者佩戴手套时，平滑圆柱面容易打滑；连续环槽能够增加手指与手柄之间的周向摩擦力，并在推拉方向提供多个触感定位带。环槽沿轴向均匀分布，使不同手型、不同握持位置都能获得相近的阻力反馈。凸筋边缘采用圆滑过渡，避免在大力握持或紧急操作时形成局部压痕。

　　设计思路上，该件把操纵连接、人机握持和防滑功能集中在一个回转体零件中。中心孔承担同轴定位，外圆环槽承担人机界面，端部横孔承担锁紧传力，三者功能分区明确。由于手柄属于驾驶员频繁接触的外露件，外形没有复杂薄壁或尖锐悬伸结构，整体更适合采用车削加工、铸件后加工或工程塑料成型。若采用金属件，环槽可通过车床连续成形，端部销孔进行二次钻削；若采用注塑件，则需注意拔模斜度、孔壁厚度和环槽根部圆角，以减少成型收缩和应力集中。

　　安装边界方面，三维建模时需要重点核对中心孔直径、有效配合长度、端部横孔孔径及孔中心到端面的距离。中心孔与操纵杆之间通常采用间隙配合或小间隙过渡配合，保证装配时可顺利压入，同时不能因间隙过大造成晃动。横孔位置应避开杆体焊缝或薄弱截面，并确保销钉安装后不与手柄外圆发生干涉。手柄外径需结合操纵杆周围空间确定，过粗会降低手指包络能力，过细则影响握持刚度和防滑效果。

　　在整机布置中，油门手柄附近往往还存在熄火拉杆、变速杆、液压分配手柄等操纵件，因此握把长度和端部直径要考虑相邻操纵件的最小手空间。环槽区域应位于手掌自然握持段，销孔端则朝向操纵杆连接侧，避免横孔边缘接触掌心。对于老式拖拉机或维修替换场景，该类手柄还需要与现有杆径、销孔位置和操纵行程兼容，不能只按外观重建。

　　模型结构表达应保留外圆环槽的节距、槽深、槽底圆角以及端部台阶关系。中心通孔、端面沉孔和横向销孔属于装配关键特征，建模时不宜省略。环槽根部若按实际加工处理，应设置小圆角，以反映车削刀具轨迹或塑料件成型要求。端部侧壁厚度需要满足销钉挤压和反复施载需求，尤其在横孔穿过中心孔的位置，截面被削弱，应通过合理孔边距和外壁厚度保证强度。

　　从使用工况看，拖拉机在耕地、播种、运输等作业中，发动机转速需要根据负荷频繁微调。手柄表面受到的不仅是轴向推拉载荷，还可能伴随扭转、侧向触碰和手套摩擦。多环槽结构可以在不显著增加零件长度的情况下提高握持稳定性；中空结构则降低材料消耗，并使手柄重心靠近操纵杆轴线，减少手部悬空感。整体结构简洁、特征清晰，适合用于农机操纵机构教学、维修件测绘、整车人机布置校核以及三维装配干涉检查。
