手推式农田种子点播与浇水一体机

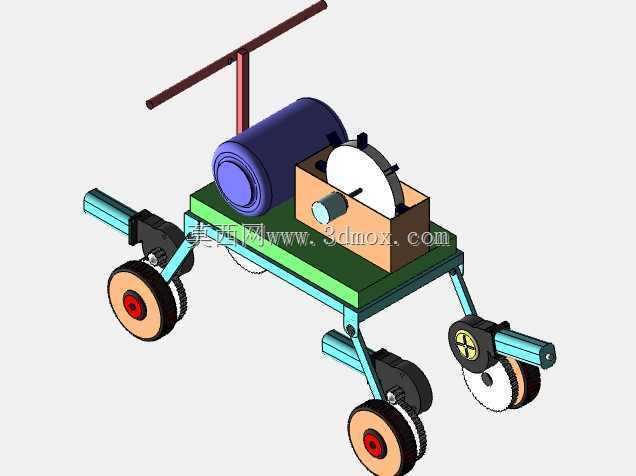

　　这套手推式田间作业小车主要面向小块农田、菜园、试验田和丘陵地块的播种与补水作业，把种子投放、定量供水和轮式行走整合在同一台轻便机具上，适合大型拖拉机难以进入的狭窄垄沟。整机采用四轮承载布局，操作者通过后方斜置的推把控制行进方向，车架上方布置储水筒、种子箱、排种轮和传动部件，前端两组作业轮贴近垄面，在推行过程中完成开沟、落种、覆土和浇水的连续动作。

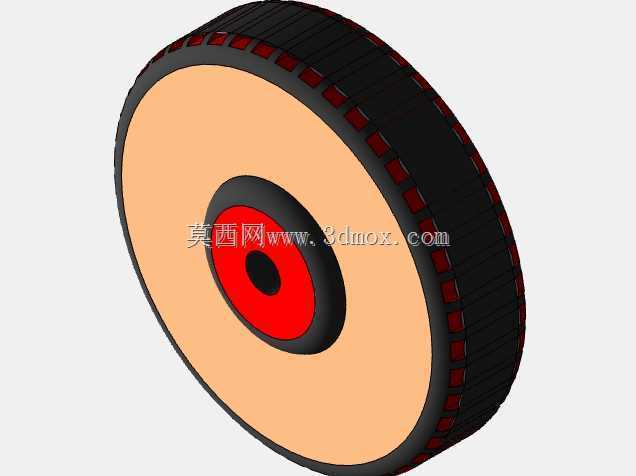

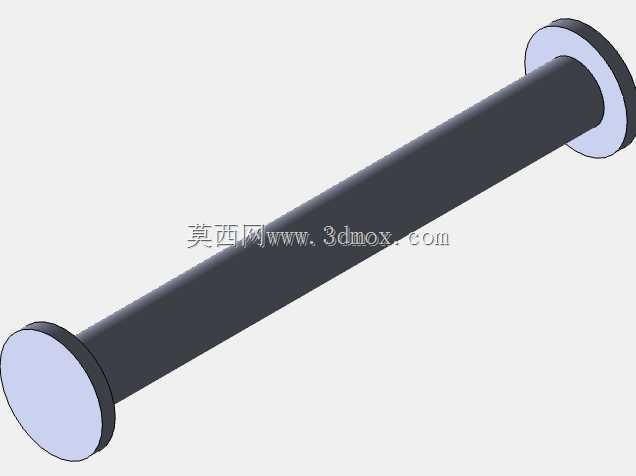

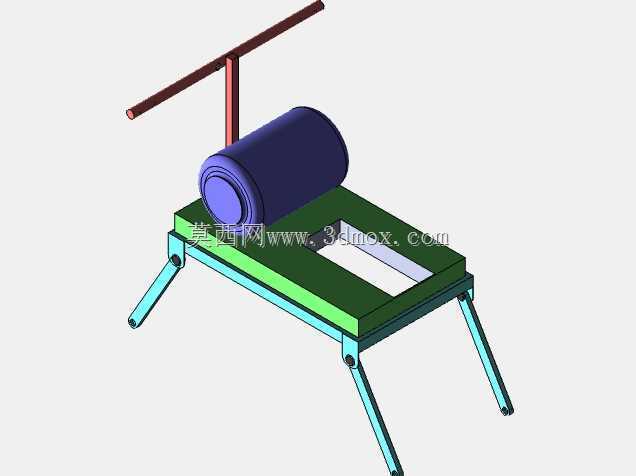

　　从结构布置看，绿色平板式车架承担主要安装基准，下方用浅蓝色管材焊接成支撑腿和轮轴支架，管材截面在模型中表达清楚，便于后续按圆管或方管规格替换。车架后部设置两个大直径行走轮，轮缘较宽，红色轮毂与黑色轮胎形成明显层次，能够在松软泥土上降低接地压强；前部两个较小的作业轮靠近播种位置，轮侧带有黄色标识件，模型中保留了轮轴、轴承位和连接叉架，方便校核转动间隙。推把从车架后方向上延伸，横杆高度符合人工握持范围，竖杆与车架之间形成三角受力关系，推行时转向力矩直接传递到前部支架。

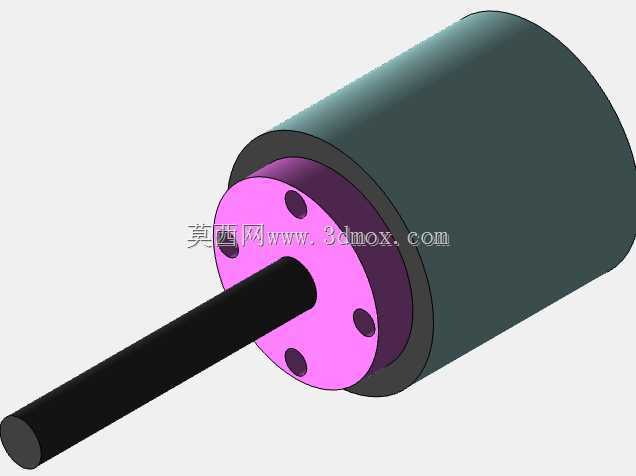

　　储水部件采用横置圆筒结构，紫色筒体通过抱箍固定在车架左后侧，筒体端部保留圆形端盖和接口位置。实际设计时，该筒体可作为常压水箱，也可在出口处增加小型阀门或滴水管，使水流在种子落入种沟后定量供给。种子箱位于车架中部，箱体为浅棕色板件围成的漏斗形容器，内部白色圆盘代表排种轮，侧面小轴用于连接地轮或链条传动。机具前进时，作业轮转动带动排种轮按固定穴距旋转，种子从箱底经排种孔进入导种管，再落到开沟器形成的浅沟内；随后由覆土件把湿土回填，水管同步供水，减少人工弯腰点种和逐穴浇水的重复劳动。

　　建模时需要重点关注几条运动边界。其一，前后轮距应匹配常见蔬菜、玉米或豆类种植垄宽，轮体不能碾压已播种区域；其二，排种轮轴线与种子箱底板之间要保留稳定间隙，间隙过小会夹碎种子，过大则会出现漏播或连续落粒；其三，水箱重心偏高，满水状态下会影响转向稳定性，因此抱箍位置应尽量靠近车架平面，并在筒体两侧设置限位面；其四，推把、车架和前轮支架组成的受力链要避免单点焊接，模型中支架与平板连接处可增加加强角板，以承受田间推行时的侧向冲击。

　　外形尺寸方面，该设备属于小型人力配套机具，整车长度控制在一人可推行的范围内，宽度略大于两条垄沟间距，高度以推把横杆齐腰为宜。车架平板离地高度需要兼顾开沟深度和通过性：过低会在土块、秸秆堆上卡滞，过高则使种子落种高度增加，产生弹跳和位移。水箱直径不宜超过车架宽度的一半，避免横向伸出后碰伤作物；种子箱上开口应方便补料，箱底斜面角度要大于种子自然休止角，保证物料能够顺畅流向排种轮。

　　在功能扩展上，车架平板预留了较多安装面，可根据作物品种更换不同孔型的排种轮，也可把水箱出口改为分流管，使每一行播种位置对应一个滴水点。前部轮架采用近似独立支腿的形式，后续可以增加弹簧下压或铰接浮动结构，让开沟器随地表起伏保持深度一致。若用于温室或果园，还可把大轮换成窄轮，减少对苗床和地膜的破坏；若用于旱地直播，则可在排种口后方增加覆土板和镇压轮，提高种子与土壤的接触密实度。

　　三维结构表达中，圆筒、板材、轮轴、支架、把手和排种盘之间的装配关系比较完整，适合用来检查人机操作高度、部件干涉和维护空间。水箱加注口、种子箱开盖位置、轮轴拆装方向以及排种轮调节侧，都应在详细设计时留出操作空间。整体思路不是追求复杂自动化，而是在低成本、易维护的前提下，把播种和浇水两个高频农艺动作合并到一次推行过程中，降低小块地作业的劳动强度，也为后续改装电动驱动或多行作业提供基础车架。
