共轨柴油机活塞精密结构设计

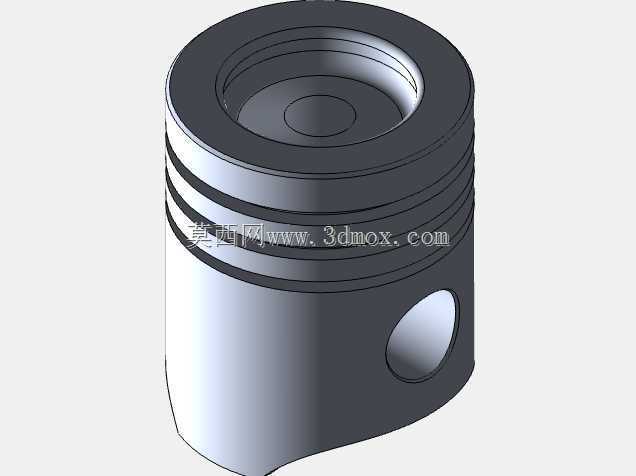

　　该三维结构围绕2.0L共轨柴油机的往复运动核心件展开，活塞外径取81mm，属于中小排量乘用车柴油动力常用缸径区间。建模时先从缸内燃烧边界入手，活塞顶面采用凹入式燃烧室造型，中心浅凹坑与外圈环形槽形成导向型挤流面，用于在压缩上止点附近组织进气涡流，使共轨系统多次喷射的燃油与空气更充分混合，降低局部富氧或缺氧带来的燃烧噪声与排放波动。顶面边缘保留均匀壁厚，既控制火力面热容量，也避免尖角处热应力集中。

　　活塞头部布置多道环槽，上部环槽对应气环，负责密封燃烧室高压气体；下部环槽配合油环，用于刮除缸壁多余润滑油并让机油经回油通道回流。环槽宽度、槽底圆角和岸部高度按照常见高速柴油机热负荷与往复惯性约束处理，岸部不能过短，否则环区温度升高后容易引起积碳卡环；也不宜过长，否则会增加压缩高度和整机重量。模型中环槽层次清晰，能够直接用于检查活塞环装配位置、缸套接触关系以及气门避碰空间。

　　裙部是建模中另一个重点。外形并非简单圆柱，而是按照工作状态下的热膨胀和侧向力承载需求进行轮廓处理。柴油机做功行程中，活塞在缸套内承受燃气压力，并通过连杆把力传递给曲轴；换向时裙部会对缸壁产生侧推力，因此裙部外圆需要保留足够支承面积，同时在冷热态差异下维持合理间隙。模型侧面可见活塞销座凸台与销孔结构，销孔贯穿裙部上部，用于安装活塞销并连接连杆小头。销座与裙部之间的过渡区域做了连续曲面衔接，这一位置在实际工程中常是高应力区，圆角突变会导致疲劳裂纹，因此结构表达时保留了厚实的金属堆积和圆滑过渡。

　　从安装边界看，81mm外径决定了其与气缸套、活塞环、连杆小头以及缸盖燃烧室之间的匹配关系。活塞装入缸孔后，顶面凹坑需与喷油器喷雾锥角、气门下沉量和缸盖火力面共同构成燃烧空间；销孔轴线与活塞轴线垂直，并在装配时与连杆小头孔对齐，活塞销轴向限位通常由挡圈或销孔端部结构完成。裙部下端开口位置需要避开曲轴平衡块在最大转角时的运动轨迹，尤其在连杆摆动和活塞下行过程中，不能与曲轴圆角、平衡块或机油喷嘴发生干涉。

　　在实际应用场景中，这类活塞主要服务于乘用车或轻型商用车的四冲程柴油发动机。共轨喷射系统能够实现预喷、主喷和后喷的多阶段控制，活塞顶面燃烧室形状直接影响油束落点、涡流保持和火焰传播。设计时若凹坑口径偏大，燃油容易喷到坑壁外侧形成湿壁；若凹坑过深，又会增加加工难度并影响挤流强度。模型将凹坑、环岸、销座和裙部作为一个整体表达，便于在发动机总装阶段进行缸内空间校核。

　　三维建模过程中，回转主体可通过旋转特征生成，但燃烧室凹坑、销孔和销座局部需要结合拉伸、切除与圆角处理。环槽区域尺寸密集，建模时应保证槽宽、槽距和岸高的几何关系明确，避免后续工程图中出现封闭环带或壁厚不可制造的问题。裙部外圆若进一步用于生产设计，还需根据材料热膨胀系数加入型线修正，例如常温下做成中凸变椭圆轮廓，使发动机达到工作温度后与缸套形成更均匀的接触。

　　该模型适合用于发动机结构教学、曲柄连杆机构运动校核、缸内燃烧空间布置以及活塞类零件建模练习。通过它可以直观看到活塞从顶面承燃、环带密封、裙部导向到销座传力的完整功能链条，也能理解一个看似简单的圆筒形零件为何在壁厚、圆角、环槽和销孔位置上存在大量工程约束。
