单缸内燃机缸体与散热罩集成结构

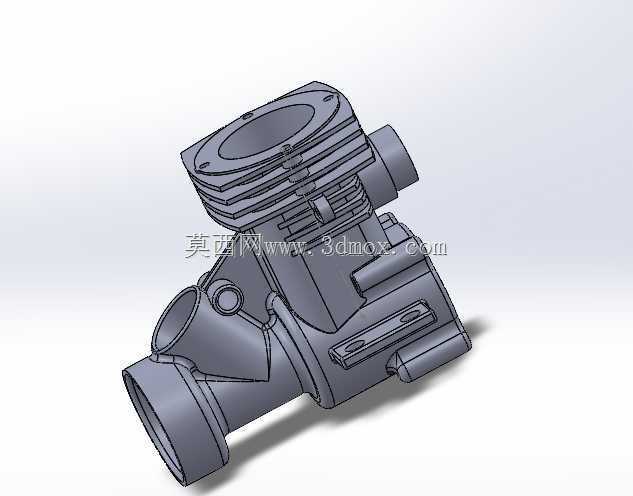

　　在小型通用动力设备的配套结构设计中，这类集成缸体与散热罩的构件是二冲程或四冲程单缸内燃机的核心承载部件，常见于园林机械、小型发电机组、摩托动力单元、便携作业设备的动力端配套场景。实际运行过程中，该部件需要同时承担活塞往复运动的腔体导向、燃烧热量的快速导出、外部附件的安装定位三类核心功能，设计阶段需要平衡结构强度、散热效率、装配公差三类核心指标，避免出现热变形卡滞、振动开裂、附件错位等实际工况下的常见故障。从结构布局来看，上部的环形散热鳍片采用等间距平行排布，鳍片厚度与间距经过热仿真校核，在自然风冷工况下可以保证缸体工作温度维持在合理区间，避免润滑油高温碳化或者活塞环密封失效；鳍片根部做了R角过渡，减少应力集中，

　　应对活塞往复运动带来的高频振动载荷。中部的缸筒部分为高精度圆柱腔体，内壁尺寸公差需要控制在IT7级以上，表面粗糙度要求达到Ra0.8以下，保证活塞环与缸壁的密封配合，减少窜气与机油消耗；缸筒外侧的凸台结构分别用于安装化油器接口、排气接口、火花塞固定座，各个接口的安装面平面度要求不超过0.05mm，保证密封垫片压紧后无漏气隐患。下部的曲轴箱连接端采用法兰式结构，分布的螺栓孔位置度公差控制在φ0.1mm以内，保证与曲轴箱合箱时的同轴度，避免曲轴运转时出现偏磨；侧面伸出的管状结构为进气道，内部流道做了顺滑过渡处理，减少进气阻力，提升充气效率。设计过程中需要重点考虑安装边界：上部散热鳍片的最大外圆直径需要预留至少15mm的通风间隙，

　　保证冷却气流可以顺利穿过鳍片间隙带走热量；各个侧置接口的安装空间需要预留扳手操作空间，避免后期维护时无法拆装固定螺栓；下部法兰的安装平面需要与缸筒轴线保持垂直，垂直度公差不超过0.02mm/100mm，防止合箱后曲轴与缸筒轴线偏斜引发的异常磨损。实际工况下，该部件需要承受最高12MPa以上的燃烧爆发压力，同时长期在180-220℃的工作温度区间运行，因此结构壁厚设计采用渐变式布局，缸筒部分壁厚较厚保证强度，散热鳍片部分壁厚较薄提升导热效率，各个连接凸台处做了加厚处理，承受螺栓压紧力与附件载荷时不会出现变形。对于三维建模从业者而言，这类结构的建模需要重点处理各个特征的过渡圆角、拔模斜度，尤其是散热鳍片与缸体连接的部分，

　　需要避免出现零厚度几何体，同时要保证各个安装孔的位置与实际加工基准一致，方便后续导出工程图用于生产加工；结构设计阶段还需要提前考虑铸造工艺的可行性，所有非加工面预留1.5-2mm的加工余量，拔模斜度控制在1°-3°之间，适配压铸或者砂型铸造的生产要求，减少后续生产环节的工艺修改成本。在设备选型配套时，需要根据动力输出功率匹配对应的缸径尺寸，同时核对各个外接附件的接口尺寸，保证化油器、排气管、点火部件的安装兼容性，避免出现接口不匹配无法装配的问题。
