金属质感船用舵轮三维结构设计作品

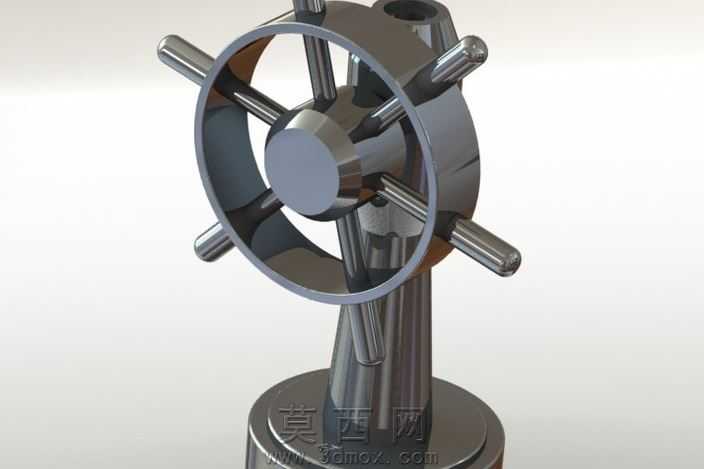

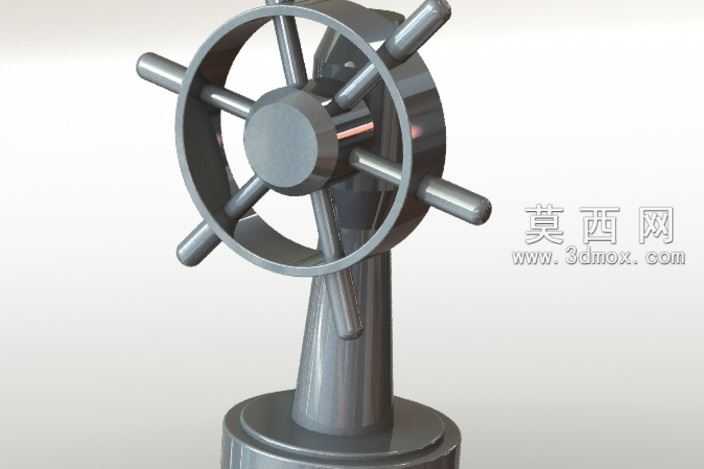

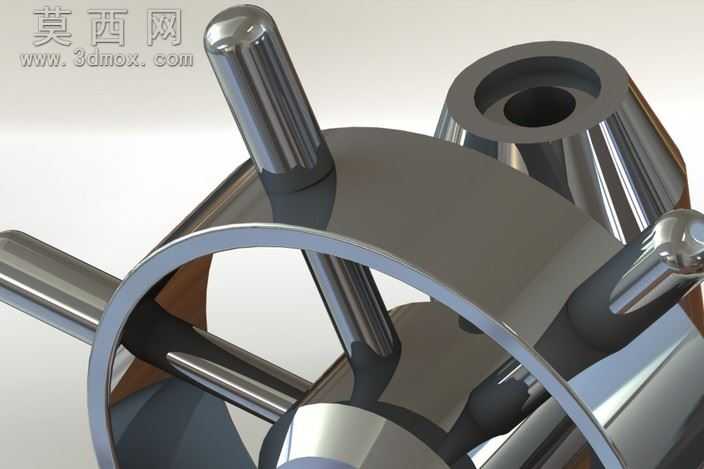

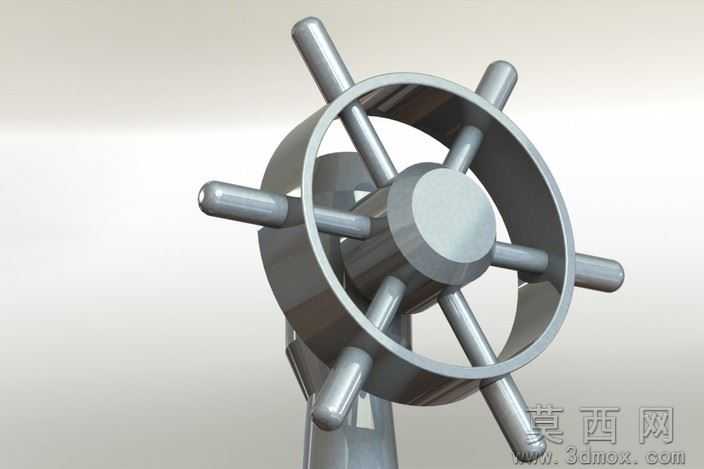

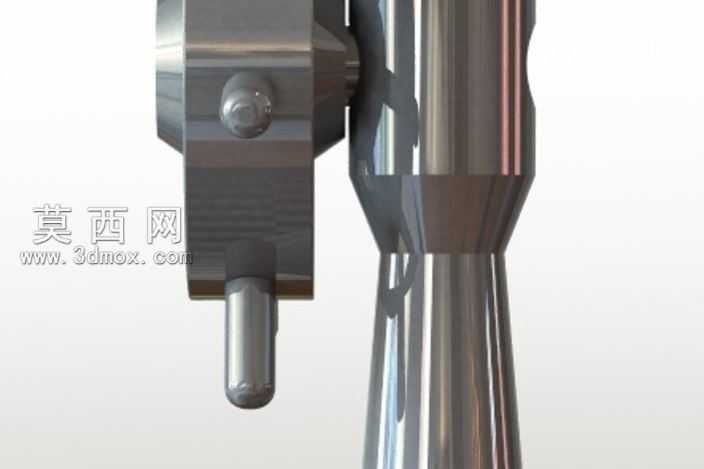

本作品为船用操纵舵轮的三维建模设计成果，整体采用SolidWorks完成全参数化建模流程，建模阶段遵循机械零件设计的基准统一原则，首先以舵轮中心转轴为核心基准轴，依次完成中心毂体、径向辐条、外圈轮缘、握持手柄以及底部支撑立柱的特征搭建。中心毂体采用回转类特征建模，通过旋转凸台命令生成主体轮廓后，对与辐条连接的位置做局部拉伸切除与圆角过渡处理，保证各部件衔接处的应力过渡合理性；六根径向辐条沿中心毂体周向均匀分布，采用圆周阵列命令完成特征排布，每根辐条末端对接圆柱形握持手柄，手柄表面做微小的滚花纹理特征模拟，还原真实船舵的握持防滑设计；外圈轮缘为等截面环形结构，通过扫描命令沿环形路径生成闭合轮廓，与辐条末端做布尔合并运算，保证整体结构的一体性。底部支撑立柱采用阶梯轴结构设计，从上至下依次设置与舵轮主体连接的安装法兰、轴身段、底部安装底座，各轴段之间设置退刀槽与安装倒角，符合机械加工的工艺要求。材质与渲染阶段，整体赋予抛光不锈钢金属材质，调整材质的反射率、粗糙度参数，模拟亮面金属的高反光质感，在渲染环境中添加多组软光源，突出金属表面的光影过渡效果，同时对舵轮各部件的边缘做微小的倒角处理，避免渲染时出现锐利的生硬边缘，提升整体视觉真实度。设计过程中充分考虑船舵的实际使用场景，各握持手柄的位置符合人体工学操作角度，中心毂体预留了与转向传动机构连接的安装孔位，底部底座设置了均匀分布的安装螺孔，可直接用于后续的虚拟装配验证或工程图导出。模型所有特征均保留完整的参数化建模历史，可根据实际使用需求调整舵轮直径、辐条数量、手柄尺寸等参数，适配不同吨位船舶的操纵系统设计需求，整体结构无冗余特征，各部件之间的装配关系清晰，可直接用于教学演示、船舶配件设计参考等场景。
