航空发动机可调式收敛扩张喷管结构设计

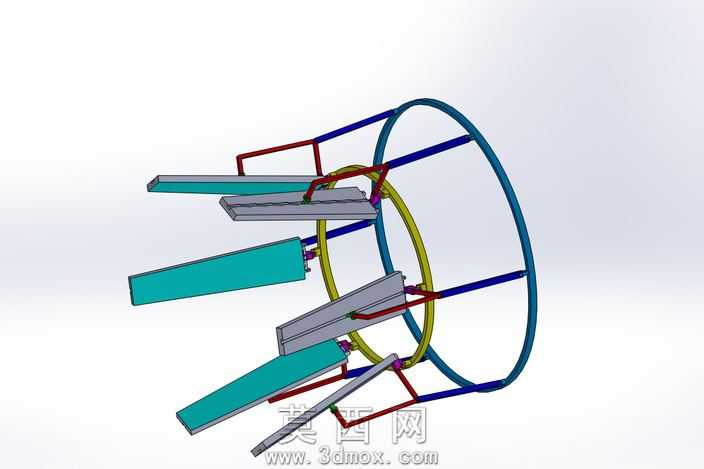

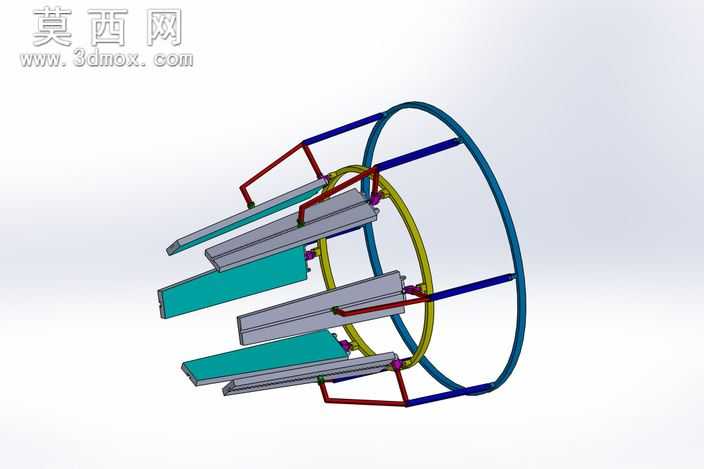

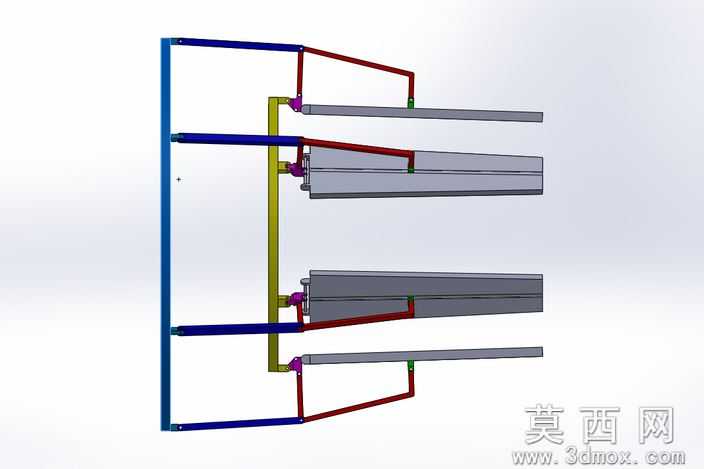

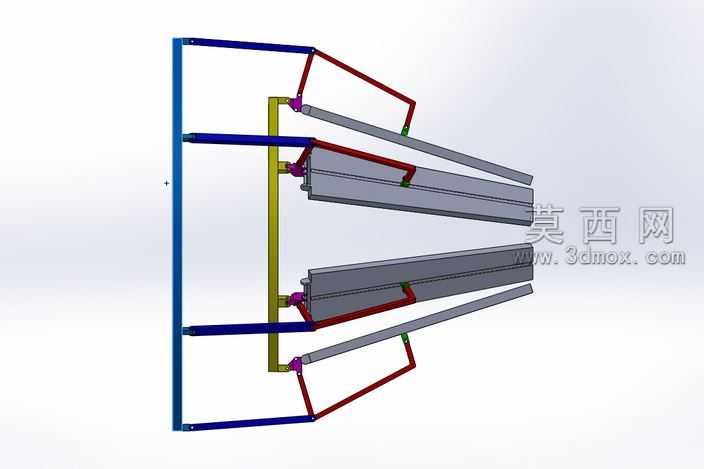

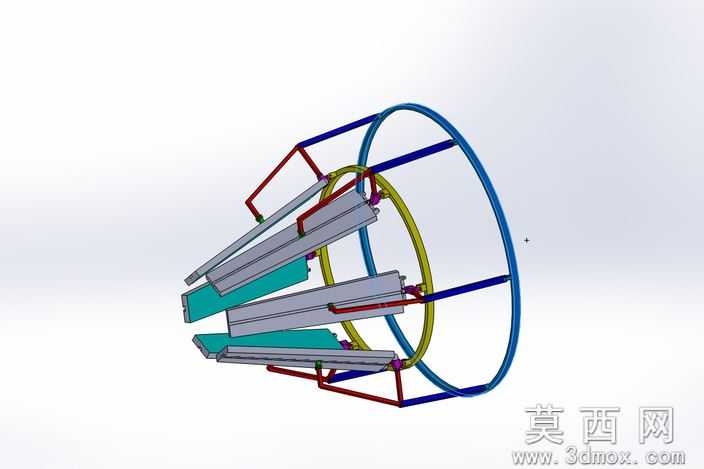

本作品为航空发动机可变截面喷管的三维结构设计方案，采用SolidWorks完成全参数化建模与装配验证，整体结构围绕喷口截面的连续可调功能展开设计。建模过程中首先完成环形基座的参数绘制，作为整个喷管机构的安装基准，基座采用薄壁环形结构，预留了调节连杆的铰接安装位，建模时严格控制同轴度公差，保证后续调节动作的同轴精度。喷管的调节叶片分为两组交错排布，一组为平直密封叶片，另一组为导流调节叶片，叶片采用翼型截面拉伸成型，建模时对叶片边缘做了圆角过渡处理，避免气流在边缘产生分离，同时在叶片根部设计了铰接轴座，与调节连杆形成转动副。驱动连杆机构采用多组平行四边形连杆排布，红蓝两色区分的连杆分别对应不同的驱动行程，建模时对所有铰接位置添加了同轴心配合，通过全局干涉检查验证了全调节行程内无部件碰撞，保证机构运动的顺畅性。渲染阶段为不同部件赋予了差异化材质：环形基座采用高强度合金钢材质，添加了金属磨砂质感与轻微的环境反射效果；调节叶片分别赋予了高温合金与隔热陶瓷涂层材质，青绿色叶片模拟陶瓷隔热层的哑光质感，银灰色叶片模拟高温合金的金属光泽；连杆部件分别赋予了不同色彩的结构钢材质，便于区分不同的驱动链路，同时添加了轻微的磨损质感，提升模型的真实感。设计思路上采用了简易的机械联动方案，无需复杂的伺服控制即可实现喷口截面的同步调节，通过连杆的行程变化带动所有叶片同步偏转，实现喷管喉部面积与出口截面的连续变化，可适配发动机不同工况下的气流喷射需求，整体结构简单可靠，加工装配难度低，可作为小型喷气发动机喷管的实验验证方案，也可作为航空动力结构教学的演示模型，直观展示可变喷管的工作原理与机械联动逻辑。
