四旋翼航拍巡检无人机结构设计

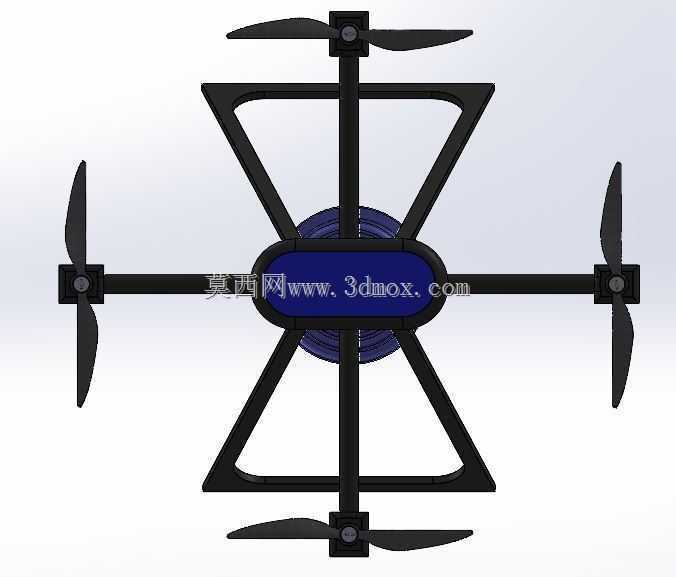

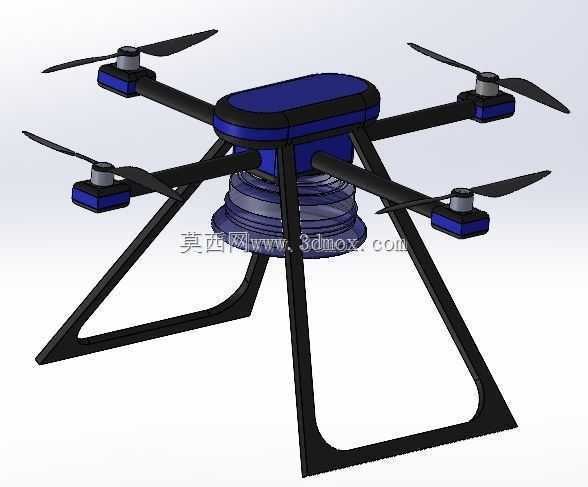

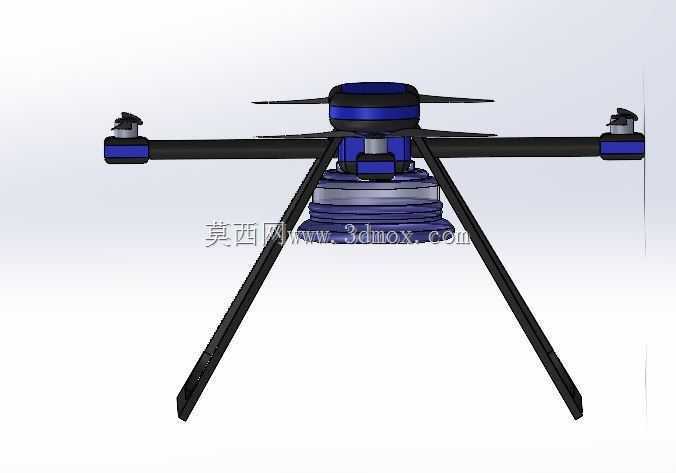

　　这套四旋翼飞行器结构围绕低空巡检、航拍测绘与小型载荷挂载场景展开，机身采用十字形四轴布局，四个旋翼分别布置在机臂末端，相邻旋翼转向相反，通过转速差实现姿态控制与升力调节。机臂从中心机体向四角延伸，末端设置电机安装座，用于固定无刷电机及螺旋桨，桨叶采用两叶构型，在保证升力效率的同时降低转动惯量，提升姿态响应速度。中心机体上部为圆角矩形舱体，内部可容纳飞控板、电池、电调及图传模块，舱体轮廓做圆弧过渡，既减少飞行风阻，也避免尖锐棱角在装配维护时划伤线缆。机体下方设置层叠式载荷安装位，可挂载相机、传感器或小型作业模块，周边预留走线空间，便于电源线与信号线集中布置。起落架采用双侧三角支撑结构，由两根斜向支腿在机身下方形成稳定支撑面，

　　落地时能够分散冲击载荷，同时为腹部载荷留出离地间隙，防止相机或传感器在起降过程中触地。支腿末端形成横向支撑边，增大与地面的接触面积，在平整场地起降时具有较好的抗倾覆能力。从结构设计思路看，机架重点兼顾轻量化与刚度：机臂承受电机推力和气动交变载荷，截面形态需要在减重的同时控制弯曲变形；中心舱体承担各机臂连接、电池固定和设备防护作用，壁厚与加强位置应围绕安装孔位和受力路径布置；起落架则通过斜撑几何关系吸收着陆冲击，避免硬冲击直接传递至飞控和载荷。外形边界方面，四轴展开后旋翼直径决定整机横向占用空间，机臂长度需同时满足桨叶间安全间距与转向抗扭需求；机身高度由舱体、腹部载荷及起落架高度共同决定，

　　设计时要保证桨盘平面与起落架支撑面之间留有足够垂向距离，防止起降阶段桨叶擦地。实际应用中，这类结构可用于电力线路巡查、园区安防、农田监测、建筑外立面检查及教学实验平台开发。建模时需重点核对电机座孔距、机臂插接方向、舱体内部堆叠空间、起落架铰接或固定位置，以及螺旋桨旋转包络是否与机身、线缆发生干涉。对于载荷更换频繁的使用场景，腹部安装位宜采用标准化连接面，方便相机、云台或检测模块快速拆装；对于长航时需求，则应在机架强度允许的前提下优化材料分布，减少非承力区域质量。整体结构逻辑清晰，受力路径直接，适合作为多旋翼飞行器总体布置、机架轻量化设计和机载设备集成验证的三维参考。
