四旋翼流线型航拍巡检无人机结构

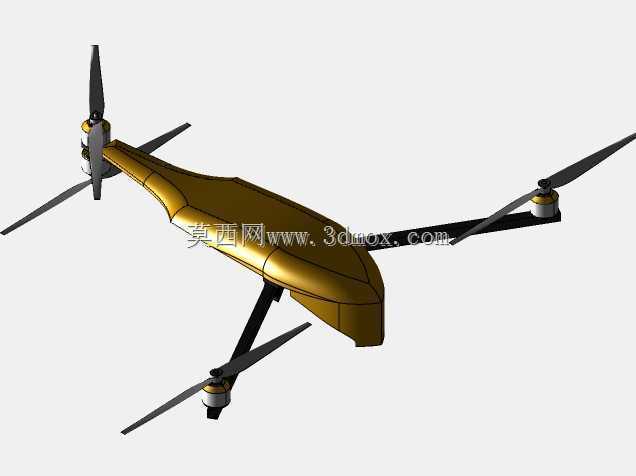

　　这套四旋翼飞行器结构围绕低空航拍、园区巡检、农田巡查和轻型设备挂载等实际场景展开，机身采用狭长流线型壳体布局，机头收窄、机尾延伸，能够在前进飞行时降低正面迎风阻力，同时为电池、飞控板、电调和布线预留连续的内部容纳空间。整机采用四组旋翼呈交叉臂式布置，机臂从机身两侧向外伸展，末端布置电机座与螺旋桨；较长的力臂设计使旋翼之间保持足够间距，可减少相邻桨叶下洗气流的相互干扰，提升姿态控制余量。

　　从结构设计角度看，机身壳体承担外形整流、内部器件防护和承力连接三重作用。壳体上表面连续过渡，腹部留出设备舱与检修分模边界，便于在三维建模时控制曲面曲率，并在后续样机制作中拆分为上壳、下壳和局部盖板。机臂与机身连接处是载荷传递的关键区域，起飞、降落和机动飞行时，电机推力、桨叶振动以及机身惯性载荷都会集中到该区域，因此臂根需要保留较大的过渡圆角和连接宽度，避免出现应力集中。模型中机臂截面细长，适合采用碳纤维管、复合材料板件或轻质注塑件实现，以在刚度和重量之间取得平衡。

　　旋翼动力单元位于机臂末端，电机座以同轴方式支撑无刷电机，电机上方安装螺旋桨。桨叶采用两叶布局，旋转平面与机臂保持安全距离，桨尖不与机身、相邻机臂发生干涉。四组旋翼按对角线配对形成升力与反扭矩平衡，通过不同电机转速差实现升降、前后、偏航和横滚动作。对于结构工程师而言，布置电机座时不仅要关注安装孔位，还要校核电机外径、桨叶长度、机臂厚度和桨盘平面之间的间隙，尤其在折叠臂或快拆臂方案中，需要确认桨叶在任意姿态下都不会触碰机身。

　　起落支撑采用向下延伸的支腿形式，支腿从机身下部或机臂附近斜向伸出，底端形成触地点。该结构使机身腹部在降落时与地面保持间隔，保护云台、相机、电池仓和腹部分模面。支腿端部可增加橡胶缓冲垫，用于吸收硬着陆冲击；若用于野外起降，还可将支腿跨度加大，以提高碎石地、田埂和不平整地面上的静态稳定性。三维布局时需要把起落架高度与任务载荷高度联动考虑：过低会限制下方相机视场，过高则会提高整机重心并增加重量。

　　设备安装方面，机身中段适合布置主电池，使重心靠近旋翼升力中心；飞控板应位于振动较小、轴线明确的位置，并尽量与机体坐标系对齐；电调可布置在机臂根部或电机附近，以缩短动力线长度并改善散热。机头下方可挂载小型云台相机，机腹内部可布置数传、图传、GPS模块和接线端子。流线型外壳内部需要设置筋位、螺柱和卡扣，用于固定电路板与电池，同时避免内部零件在振动工况下发生位移。

　　安装边界上，整机外廓主要由桨叶旋转直径和机臂展开长度决定，运输或收纳时可将机臂设计为可拆卸或旋转折叠结构，但折叠机构必须保留锁紧面和防松定位。机身宽度虽小，却要满足电池插拔、线缆弯曲半径和维修工具操作空间；壳体侧壁不宜过度追求薄形，否则会在螺钉柱和臂根连接处降低局部刚度。螺旋桨下方到地面的距离、桨尖到机身的侧向间隙、起落架触地包线以及云台俯仰运动范围，都应在总装模型中逐一检查。

　　该结构适用于需要低速稳定悬停和低速航线飞行的任务，不追求高速固定翼式巡航，而强调垂直起降、定点观察和维护便利。设计时应在气动外形、结构重量、器件布置和维护开口之间折中：流线壳体减少阻力并保护设备，交叉机臂保证升力布局清晰，外置支腿保障降落安全，末端电机座则为动力选型和桨叶替换留出标准化接口。
