户外带遮阳顶棚休闲凉亭结构设计

　　这套户外凉亭结构采用中心立柱配合双层悬挑顶棚的布局思路，整体围绕露天场地遮阳避雨的实际使用需求展开。从结构受力来看，单根主立柱承担上下两层顶棚的全部竖向荷载与风荷载弯矩，柱底通过地脚连接板与基础锚固，柱身中段设置横向挑臂承托上层小顶棚，下层大顶棚则依靠多根斜向撑杆从柱身向外辐射，形成稳定的三角受力体系。这种中柱悬挑方案相比传统四柱凉亭，最大的优势在于地面占用空间极小，柱脚仅需一处基础点位，场地内人员活动、桌椅摆放不会被多根立柱打断视线与动线，在广场边角、泳池畔、观景平台这类用地紧张的户外场景中适配性很强。

　　顶棚部分采用多边形锥顶造型，上下两层屋面均为薄金属板蒙皮加边框龙骨的组合，坡面带有明显的排水坡度，降雨时雨水可沿锥面自然向四周导流，不会在屋面形成积水凹陷。上层小顶棚尺寸收窄，位置抬升，与下层大顶棚之间留出了通透的空气夹层，热空气上升后可从两层顶棚的间隙快速排出，避免单层顶棚在烈日下把辐射热直接闷在下方活动区，遮阳同时兼顾了通风散热。屋面边缘做了外翻折边处理，既提升薄板的整体刚度，抑制大风天气下板面颤振，也能引导雨水滴落方向，防止水流沿板底回渗。

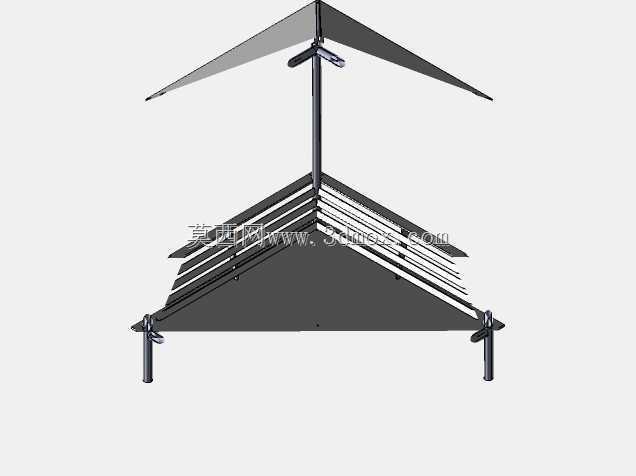

　　立柱与顶棚的连接节点是整套结构的设计重点。主立柱顶部伸出短轴，上层顶棚的中心套筒套入短轴后通过径向顶丝锁紧，装配时可先在地面完成顶棚龙骨与蒙皮的拼装，再整体吊装就位，高空作业量大幅减少。下层顶棚的每根斜撑杆两端都设计了铰接耳板，一端贴合柱身的环形抱箍，一端连接屋面边框的角部节点，耳板开孔配合螺栓锁紧，撑杆长度可在小范围内调节，用来抵消加工误差带来的装配间隙，现场安装时不需要额外配焊。柱脚位置设置了方形法兰底板，底板上均布四个地脚螺栓孔，基础施工时预埋锚栓，凉亭就位后穿入螺母调平即可固定，后期需要搬迁或维护时拆解也很方便。

　　从安装边界来看，整套设施落地后下层顶棚的投影覆盖范围决定了所需的净空场地，场地半径需略大于顶棚悬挑长度，周边预留出人员绕行与排水的空间；柱身高度方向上，下层顶棚底面距完成地面留出充足的通行净空，成年人在下方行走、就坐都不会产生压抑感，上层顶棚顶点标高则需结合场地限高条件核对，避免与上方架空管线、树枝产生干涉。风荷载较大的沿海或山口区域，可适当加大柱脚法兰尺寸、加粗地脚螺栓，并在撑杆节点处增加防松垫片，保证极端天气下结构不出现倾覆或连接松动。

　　建模过程中对所有杆件都做了参数化处理，立柱直径、壁厚、顶棚悬挑长度、坡面倾角均可通过变量驱动调整，设计人员只需修改核心参数就能快速衍生出不同覆盖面积、不同高度的凉亭变体，适配小区游园、商业外摆、景区休憩点等不同规模的场地。薄板屋面与龙骨之间采用自攻螺钉沿边框间距固定，模型中完整还原了钉孔位置与搭接关系，导出工程图后可直接指导钣金下料与现场拼装，杆件之间避免了复杂的相贯线切割，多数构件采用标准型材裁切即可，加工门槛低，批量制作时成本控制空间较大。
