多向铰接式机械关节实体结构设计

　　这套多向铰接关节结构，在中小型自动化产线、工装夹具变位机构、轻型机械手末端连接以及非标设备的角度调节工位中使用频率很高，日常做设备布局时，凡是需要在两个刚性传动段之间保留小范围角度偏转、同时传递径向与轴向载荷的位置，都可以参考这类关节的结构逻辑。从实际装配场景来看，关节两端伸出的圆柱轴段可以直接插入配套的连杆轴孔，通过轴端挡圈或者径向紧定螺钉完成轴向限位，底部带铜衬的铰接支座则可以固定在设备安装基板上，三个方向的连接位各自承担不同自由度的约束：两侧同轴的轴段负责绕主轴线的回转动作，底部支座的铰接轴负责垂直平面内的摆角调整，中部壳体内部的十字交叉配合面则用来限制多余的窜动，避免机构运行时出现松旷。

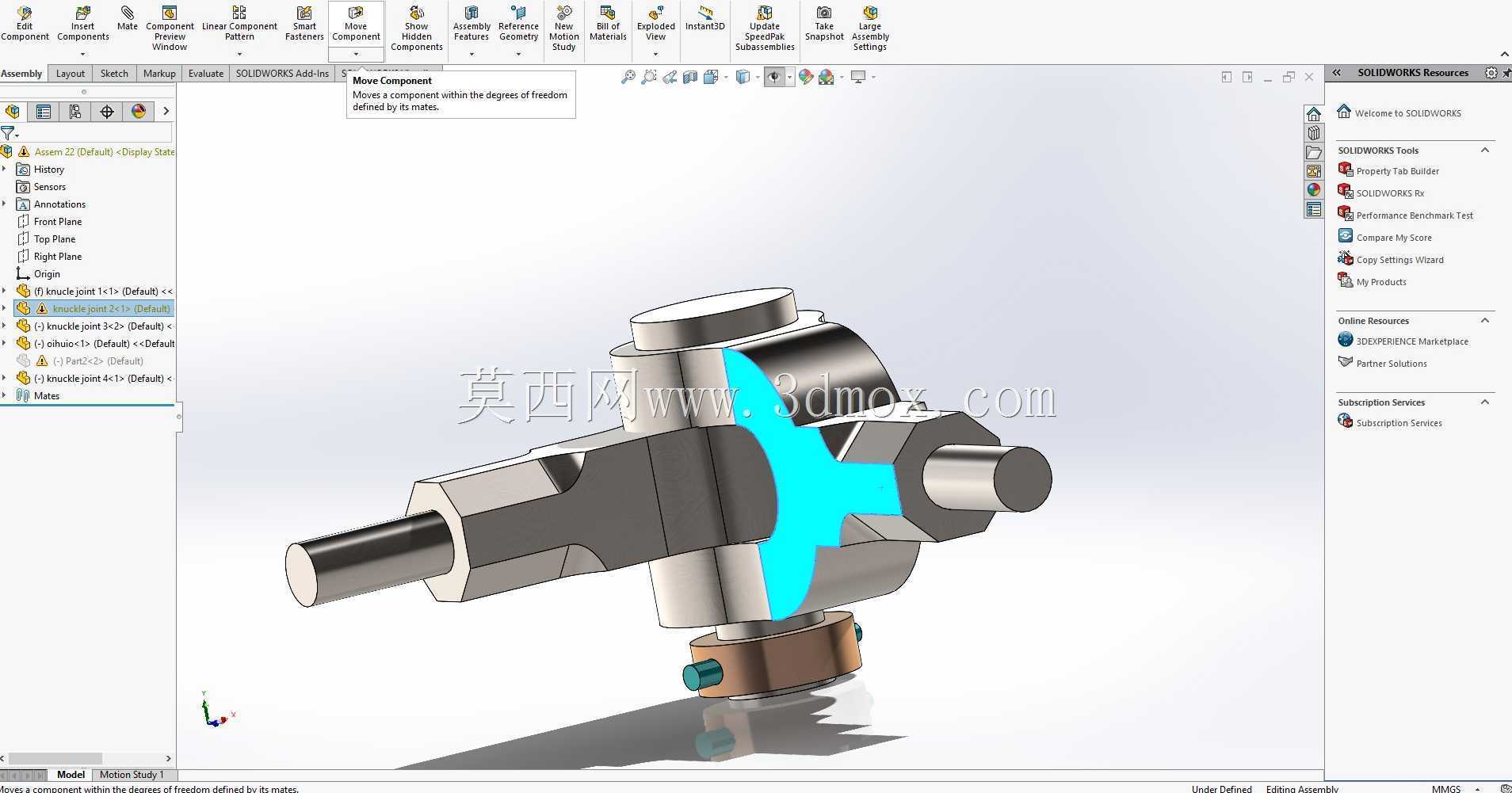

　　做这套结构的三维建模时，首先要把受力传递路径梳理清楚，不能只照着外观画外形。关节中部的主体壳体采用台阶式腔体设计，两端轴颈和壳体衔接的位置做了加粗过渡圆角，这里是整机受交变载荷时应力最集中的区域，如果圆角半径留得太小，设备长期往复摆动后很容易在轴根位置萌生疲劳裂纹。穿过壳体中心的十字形高亮配合件是整个关节的核心定位零件，它的四个配合面分别和壳体内腔、两侧轴段的卡槽贴合，装配时不需要额外打销钉，靠零件之间的形位公差就能完成周向定位，这种设计在小尺寸关节里很实用——零件整体尺寸不大，如果额外加工销孔，不仅会削弱轴段的有效截面积，装配时穿销的操作空间也很难预留。

　　从安装边界来看，两侧伸出轴的同轴度需要控制在0.05mm以内，底部铰接支座的安装孔中心和主轴轴线的垂直度误差不能超过0.1mm，不然整机装到设备上之后，连杆摆动过程中会出现卡滞，额外增大驱动端的负载。底部铰接位置嵌入的铜质衬套是特意设计的易损件，设备长期运行后衬套内壁磨损出现间隙时，不需要拆解整个关节主体，只需要松开支座侧面的紧定螺钉，抽出铰接轴就能更换衬套，维护成本比整体式铰接座低很多。在选型适配的时候，要先确认关节的整体外径不会和周边运动的连杆发生干涉，尤其是关节摆到最大角度时，中部壳体的外圆轮廓要和相邻构件保留至少3mm的安全间隙，避免运行中出现摩擦碰撞。

　　结构设计阶段还要考虑装配工艺性：整个关节拆分后的零件数量控制在十件以内，所有配合面都采用常规车削、铣削就能完成加工，不需要特殊的五轴工序，中小批量加工时成本可控。壳体侧面预留的两个小螺纹孔用来安装润滑脂注油嘴，日常保养时可以直接向内部配合腔注入润滑脂，不用完全拆开机构就能保证铰接面的润滑状态，减少干摩擦带来的磨损。这类关节不适合承受大冲击载荷的重载工况，更多用在载荷平稳、摆动频率中等的轻载传动位置，比如检测工位的探头角度调节架、包装设备的导向摆杆连接位、教学用机械演示平台的关节模组，在这些场景下，它的结构紧凑度、装配便捷性都能很好满足使用需求。建模过程中所有配合位都按照实际装配间隙做了偏移处理，不存在静态干涉，运动仿真时可以直接添加旋转配合验证全行程的摆动状态，不需要后续反复调整零件尺寸。
