半英寸弯弧导流管孔座结构

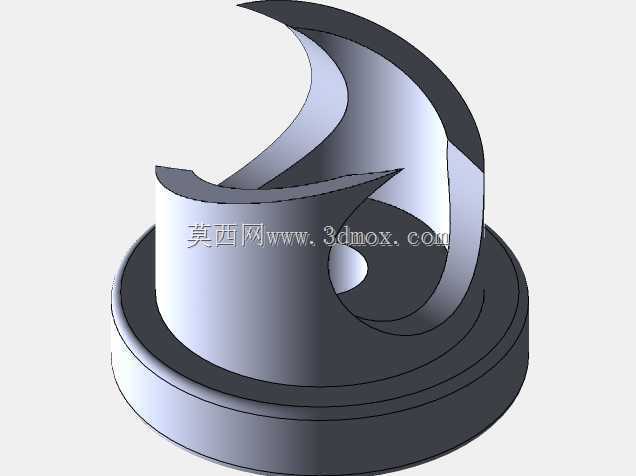

　　该构件属于管路系统中用于半英寸规格接口的弯弧导流管孔座，整体由底部法兰式安装基座、中部直立筒段以及上部连续弯转的弧形导流壁面组成，造型并非简单直管开孔，而是将接口定位、流道转向和安装承载整合在同一实体结构内。底部采用带台阶的圆盘基座，基座外径大于上部筒身，形成稳定的支承面；台阶结构既可以在装配时提供轴向限位，也便于与设备面板、箱体壁面或管路支架贴合。中部筒段承担主要的接口高度，使弯弧部分与安装面之间保留足够操作空间，避免外接管路、卡箍或密封件在锁紧时与基面发生干涉。

　　从实际使用场景看，这类管孔座常见于小型流体设备、稳压装置壳体、实验台管路接口以及需要改变介质流向的紧凑腔体上。介质从下部或侧向进入筒腔后，沿上部弯弧壁面转向输出，曲面过渡能够减少直角转折带来的局部涡流。设计时没有采用尖锐折角，而是让内壁随外形连续弯曲，使流道截面在转向区域保持相对平顺；这种处理对低压气体、冷却水或普通工业流体都较为友好，也能降低转向处的噪声和冲刷。

　　上部弯弧壁面呈月牙形展开，边缘形成开放的管孔轮廓，适合与对应弧形盖板、软管或焊接管件配合。壁面厚度在可见区域保持均匀，说明建模过程中优先考虑了等厚成型和结构刚度：若采用钣金折弯，均匀壁厚有利于展开和折弯校验；若采用机加工或铸造，均匀壁厚也能减少材料堆积与应力集中。筒身与圆盘基座之间设置圆角过渡，可避免载荷集中在根部；基座下层凸缘可嵌入预制孔或搭放在安装面上，具体装配方式取决于设备面板的开孔公差。

　　安装边界方面，核心接口规格为半英寸，选型时不能只按名义管径判断，还需核对基座外径、筒身高度、弯弧出口方向以及孔位中心到安装面的距离。底部圆盘决定了钻孔或开孔的最小平面范围，弯弧顶端则构成最高轮廓边界；在密集布管时，应给弧形出口外侧预留管路弯曲半径和手工装拆空间。若用于承压场合，需进一步校核筒壁厚度、圆角半径和基座连接强度；若仅作为导流罩或走线孔，则重点关注边缘光滑度、开口方向和装配间隙。

　　三维结构处理上，该件适合先建立底部回转基座，再生成中部筒壁，最后通过曲面放样或扫掠形成上部弯弧导流面。弯弧内外壁应保持同步偏置，出口边缘需要根据工艺决定是否增加翻边、倒角或焊接坡口。基座上的紧固孔在图中未明确表达时，建模阶段可按实际安装方式补充螺栓孔、沉孔或焊接坡口，但不应改变主流道轮廓。整体结构紧凑，功能指向明确，既能作为管路转向接口，也可作为设备壳体上的弯向导流管孔使用。
