开口式PVC管线防护卡箍环结构

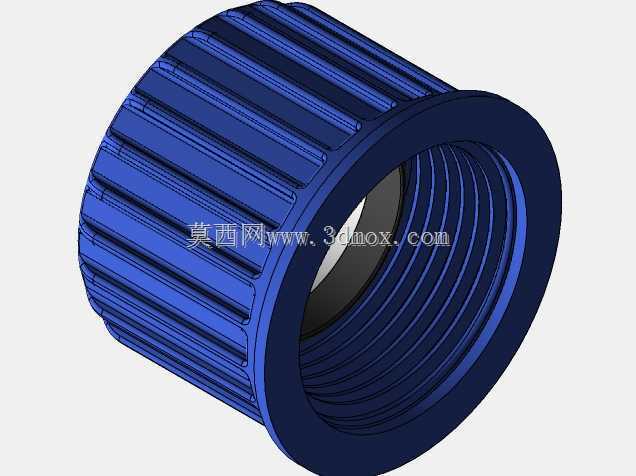

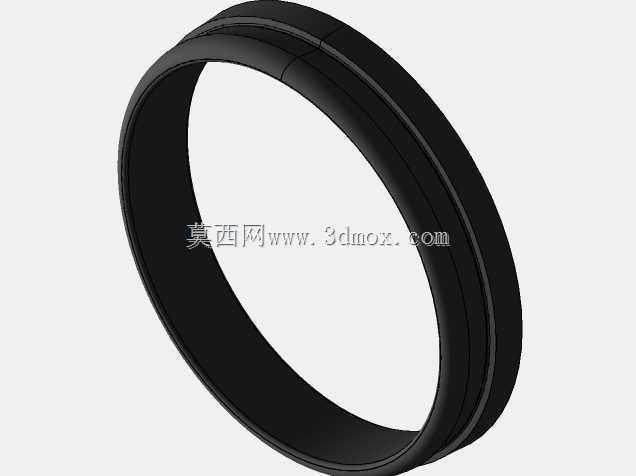

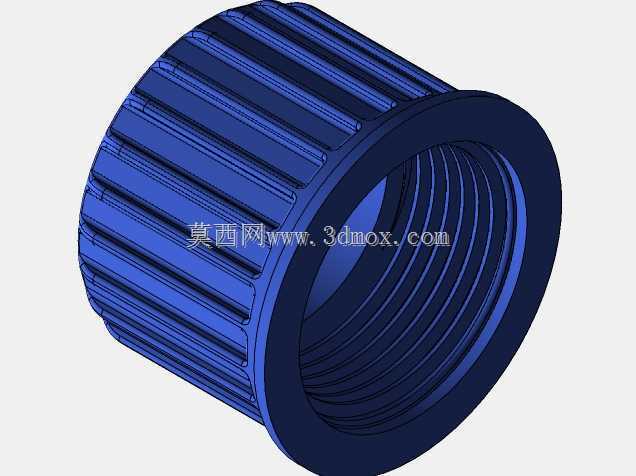

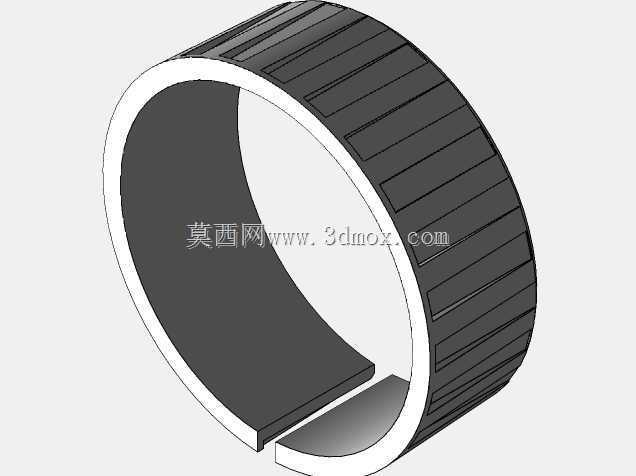

　　该零件属于管路安装现场常见的开口式塑料固定环，整体采用环形带缺口的构型，环体外周均匀布置轴向加强筋条，内圈为光滑圆柱面，开口处保留平直对接边，可在管线布设完成后从侧向卡入，不需要提前穿套在管材端部，适合后期改造、检修补装以及密集管线排布场景。在民用给排水、电气穿线管固定、机柜内部线束整理、通风支管定位等工况中，这类环件常作为衬套、限位环或防滑卡圈使用，依靠塑料自身弹性撑开开口后抱紧管外壁，外周筋条既增加握持摩擦力，也能在被金属卡箍、扎带或支架压持时分散局部应力，避免软质PVC管被压瘪变形。

　　建模时先以回转方式生成基础薄壁环体，壁厚根据常规PVC管件受力习惯取均匀值，环宽与外径比例接近短套形态，保证包覆接触面积足够；外周筋条采用沿圆周阵列的矩形凸肋，肋条高度较低，避免装配时与相邻卡具干涉。开口特征通过轴向拉伸切除完成，切口沿环宽方向贯通，两侧切面保持平行并预留少量弹性变形量，使环件卡装后可依靠回弹力贴合管壁。端部边缘做了细微倒角处理，既减少安装时划擦管材外表面，也能降低塑料件脱模和受力时的应力集中风险。

　　从安装边界看，环形件的内径需与目标管材外径形成小间隙或微过盈配合：间隙过大时定位松旷，过盈过大则装配困难并可能使开口长期处于高张力状态。环宽决定与管材的轴向接触长度，较宽的环面可降低压强，适合薄壁PVC管；外周筋条的外圆则作为外部夹持基准，金属喉箍或管卡压紧时，筋条间的凹槽还能提供一定变形余量。开口宽度需要控制在弹性变形允许范围内，既要方便手工掰开套装，又不能因开口过大导致环体闭合后错位。

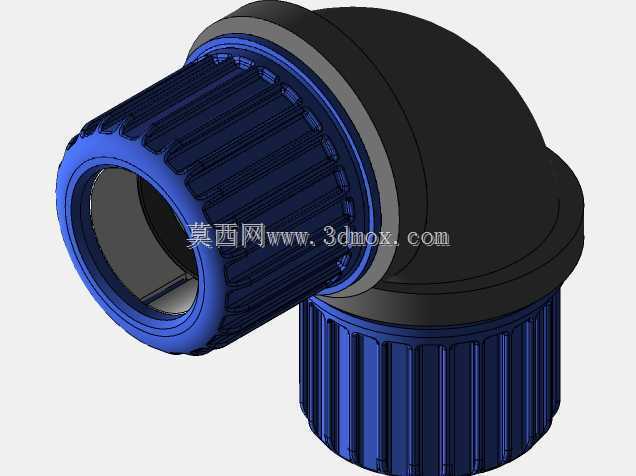

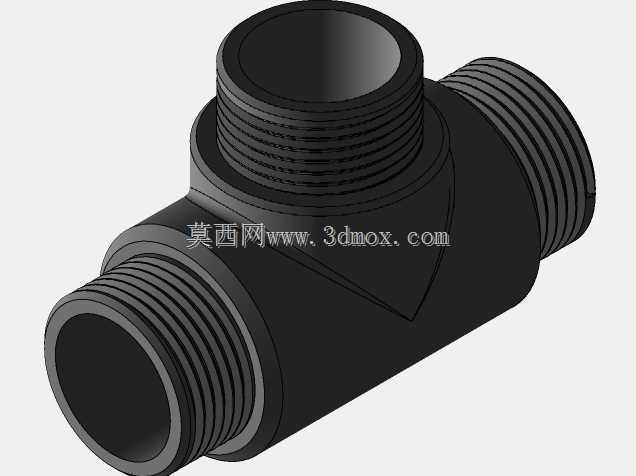

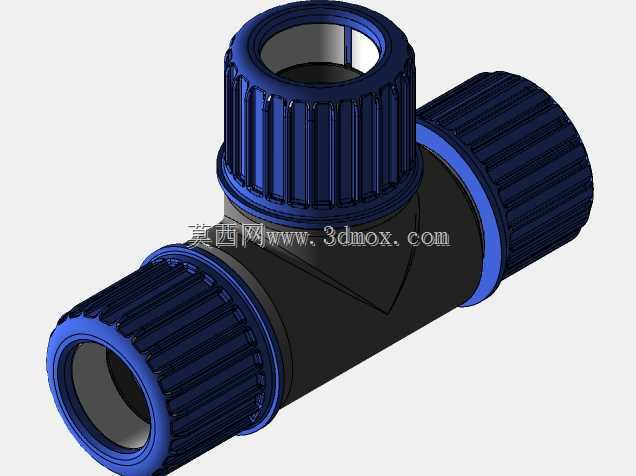

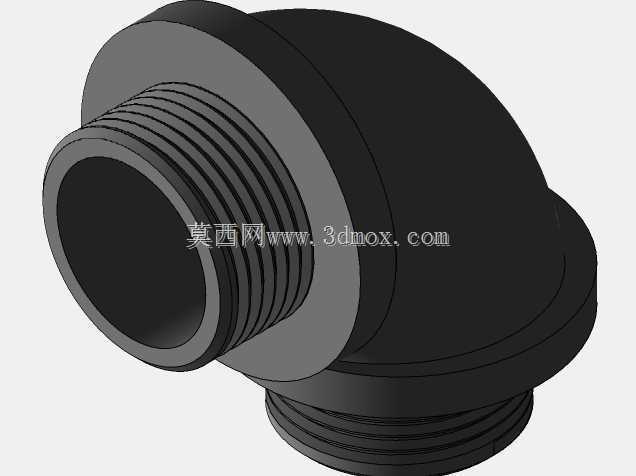

　　结构设计上没有复杂倒扣和金属嵌件，适合注塑成型，壁厚整体均匀，筋条与主体连接处避免突变尖角，有利于熔体填充和冷却收缩。实际使用中，该环可套在管道与支架接触位置，起到隔垫、防磨、限位作用；也可成组布置在长管线走向中，配合管卡抑制管路轴向窜动。针对电气穿线场景，光滑内圈能够保护线缆护套，外周筋条则增强与固定件之间的摩擦，使线束在振动环境下不易滑移。模型完整表达了开口、薄壁环体、周向肋条和端部过渡等关键结构，可直接用于管路布置校核、卡具匹配检查以及安装空间干涉确认。
