黑色幼虫分级筛分收获机架体结构

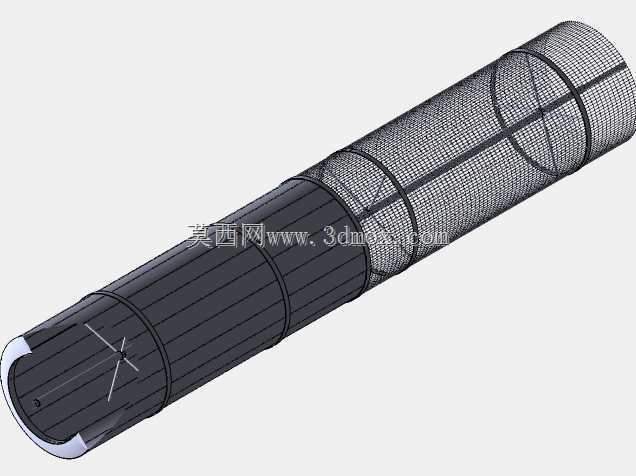

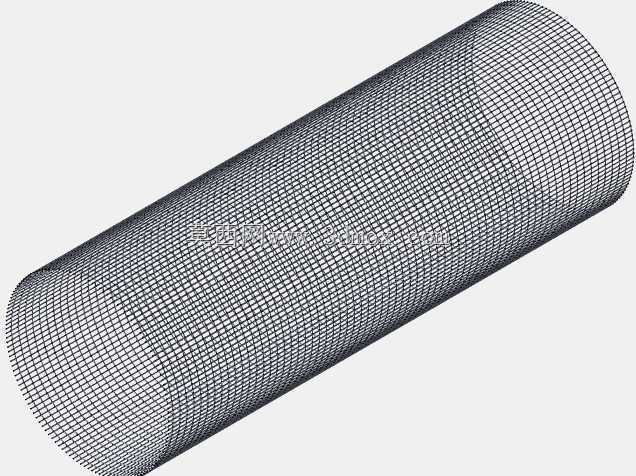

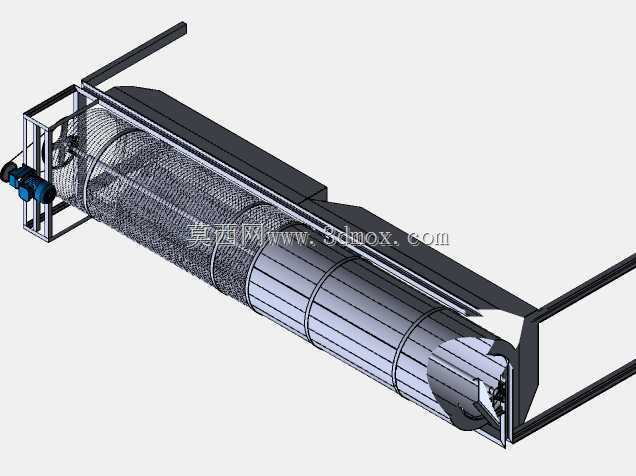

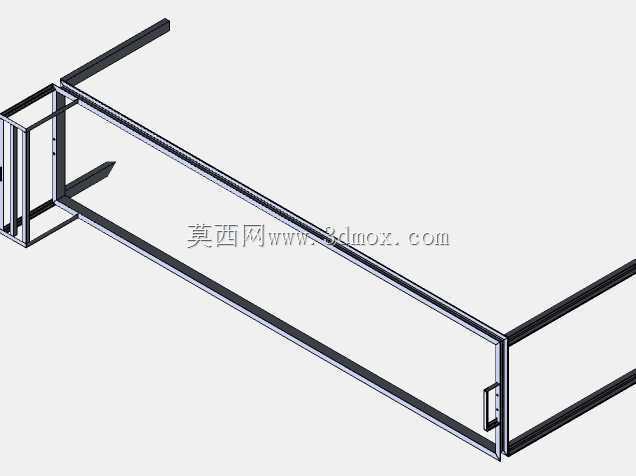

　　该设备面向黑水虻、蛴螬等规模化昆虫养殖车间的虫料分离与虫体分级采收环节设计，核心功能是将养殖基料中混杂的不同生长阶段黑色幼虫按照虫体尺寸完成多级筛分，同时实现虫体与残料、虫粪的初步分离，替代传统人工挑拣、过筛的采收模式，适配日处理量数吨级的标准化养殖生产线。整机采用长条形卧式布局，主体框架由标准工业铝型材搭配角件拼接而成，型材选型兼顾结构刚性与轻量化需求，框架总长约六米，宽度控制在一米二以内，整体高度适配常规养殖车间出料输送线的对接高度，设备两侧预留输送设备安装位，可直接与上游养殖槽出料皮带、下游虫体收集料斗完成衔接，无需额外搭建高位操作平台。框架沿长度方向分段设置多级筛网安装工位，不同工位配置不同网孔规格的筛面，

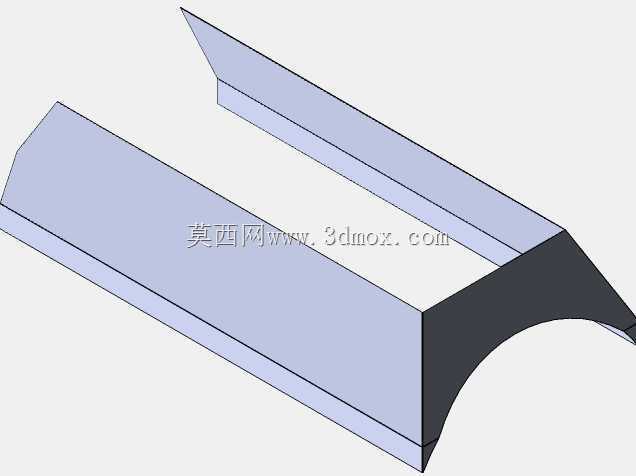

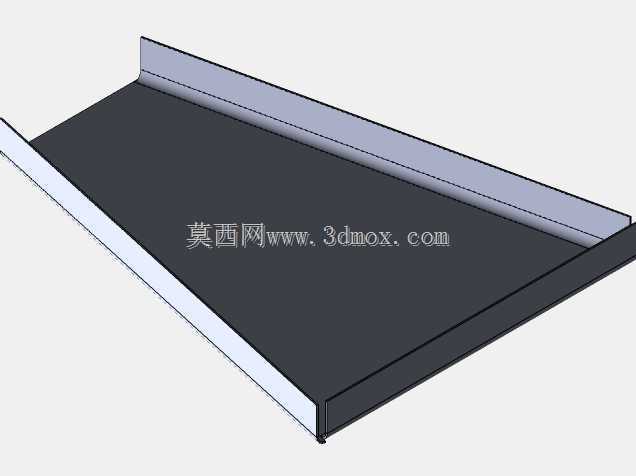

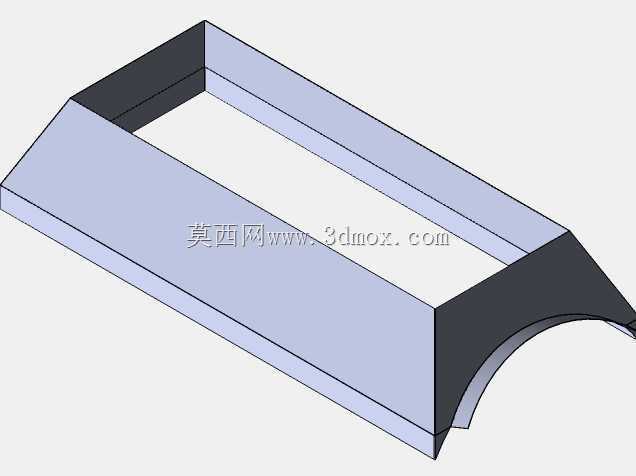

　　含虫基料从设备一端进入后，随筛面的往复振动逐步向另一端输送，过程中尺寸小于网孔的小龄幼虫、虫粪、细碎残料依次透筛落入对应集料槽，达到采收规格的大龄幼虫沿筛面行进至末端出料口集中收集，通过更换不同网孔的筛面可灵活调整分级阈值，适配不同品种、不同养殖周期幼虫的采收标准。设计阶段优先考虑养殖场景的高湿、高腐蚀工况，所有与物料接触的筛面、集料槽均采用耐腐蚀材质，框架拼接处预留排水与清洁间隙，避免虫体、基料残留堆积引发霉变；设备两侧设置可开启的防护挡板，既防止筛分过程中基料外溅，也可快速拆启完成筛网更换与内部冲洗，框架底部配置可调支撑脚，可在不平整的车间地面调平设备，抵消振动作业带来的整机晃动。机架的型材连接点位全部经过受力校核，

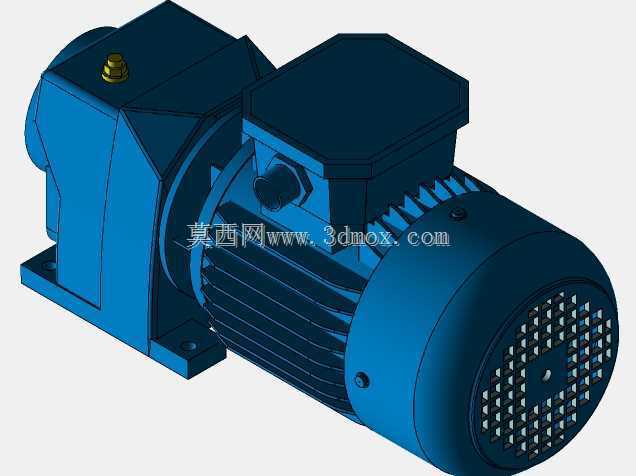

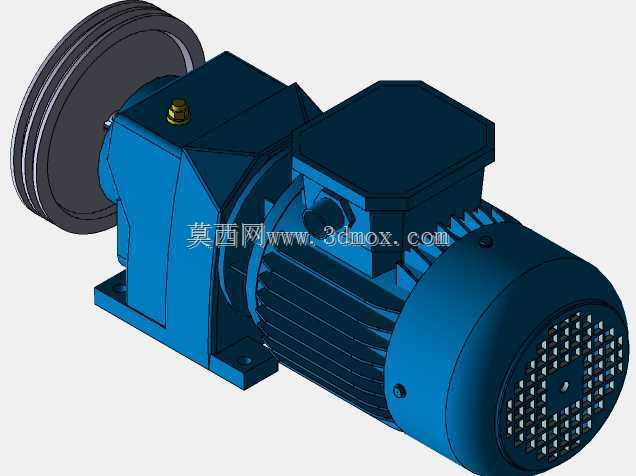

　　长跨度横梁位置加装加强角件，避免筛体高频作业时框架出现共振变形，整机的安装边界充分考虑车间通道通行需求，宽度方向无外凸尖锐结构，长度方向两端预留半米左右的检修操作空间，动力组件可侧挂安装于框架侧边，不额外占用设备正下方的集料空间。该结构方案同时兼顾小批量试产场景的改装灵活性，养殖用户可根据自身处理量需求增减框架分段数量，调整筛分级数，无需重新铸造一体式机身，铝型材框架的拼装特性也让设备运输时可拆为散件，在养殖现场快速组装，大幅降低偏远养殖基地的设备运输与进场安装难度。
