液压式野外用姿态支撑稳定装置

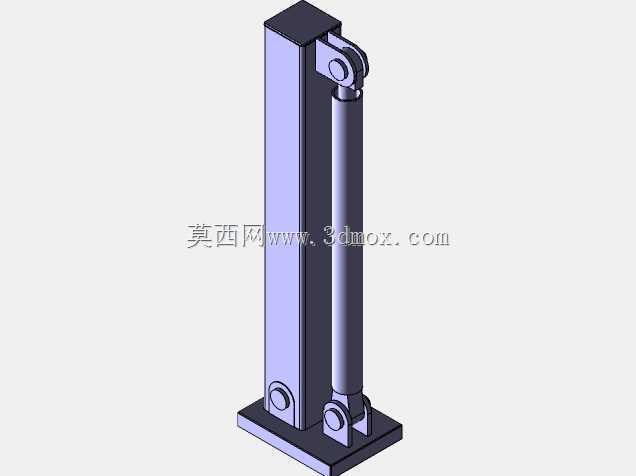

　　设备需要反复就位的场合。底部采用平板式安装界面，底板上预留连接孔位，可通过螺栓与基础框架、车体平台或焊接底座固定。底板与主立柱之间形成稳定的传力区域，立柱下端与底板结合处承受压弯复合载荷，因此在建模时需要重点关注底板厚度、立柱根部过渡以及紧固件布置边界。实际选型时，安装平面应保证足够的平面度，若用于车载或振动工况，底板下方还需增加加强筋或与横梁连续连接，避免局部螺栓受拉过大。主立柱为长箱型截面结构，截面方向在模型中表现为较高的竖向轮廓，这种设计有利于抵抗侧向弯矩。立柱顶部设置铰接耳板，用于连接被支撑部件；液压杆件上端与上部摇臂或耳板铰接，下端则连接在底板附近的支座上。液压缸两端均采用销轴连接，可补偿装配过程中的微小角度偏差，这套支撑稳定装置主要面向野外作业场景中需要快速建立刚性支撑、补偿地面不平度并维持上部设备姿态的工况。整体采用立式立柱配合旁置液压执行件的布局，主体由底部安装底板、竖向承载主柱、顶部铰接连接座、中部液压杆件以及两端销轴铰接结构组成，结构形式紧凑，适合在测绘仪器支架、小型野外作业平台、车载辅助支撑、临时架设设备以及需要俯仰或姿态补偿的机械系统中使用。装置在工作时，主立柱承担主要的竖向载荷与弯矩，旁置液压缸通过伸缩改变顶部铰接点相对底部位移关系，从而带动上部连接部件绕铰接轴线产生角度调整。相较于单纯螺纹调节或手动支腿，液压方式能够在承载状态下进行微调，动作平稳，支撑刚度建立后可保持位置，适合野外地面松软、坡度变化频繁、

　　同时避免活塞杆承受径向弯矩。液压件旁置而非同轴嵌入立柱内部，便于后期维护、密封件检查以及行程确认，也使整体受力路径更加直观。从功能特性上看，该装置并不单纯提供升降，而是通过连杆—液压缸—立柱的组合实现姿态稳定。上部铰接点的位置决定了被支撑设备的俯仰角度，液压杆伸出时推动上部构件绕顶部铰点转动，收回时则反向复位。若将多个此类装置组合布置在平台四角，还可实现多点调平；单套使用时，则更适合作为一侧的角度补偿支撑或翻转助力机构。野外使用中，风载、人员操作载荷、设备自重偏载以及地面沉降都会通过铰接点传递至立柱和液压杆，因此结构设计需要兼顾刚性与可调性。建模思路上，先以底部安装面为基准建立底板轮廓，确定孔位与外接边界；再沿竖直方向搭建主立柱，

　　保证立柱中心线与底板安装面垂直；顶部铰接耳板按照销轴轴线定位，确保与上部连接件的配合孔同轴。液压杆件按照两端铰点距离确定闭合长度和伸出长度，缸筒、活塞杆、端部耳环及销轴分别建模，便于在装配环境中检查伸缩极限。上下铰接支座的孔距是关键尺寸，直接影响液压缸行程利用率和角度调节范围，设计时应先根据所需俯仰角计算铰点运动轨迹，再反推缸体安装位置。外形边界方面，装置整体呈窄高型布置，主立柱高度方向尺寸较大，侧向宽度主要由底板和液压杆件外轮廓决定。运输或收纳时，液压杆处于收回状态，上部构件可贴近立柱，减少外伸空间；工作状态下，液压杆伸出后会在立柱侧面形成斜向支撑，侧向占用范围需结合最大摆角校核。安装时不仅要关注底板螺栓孔间距，

　　还要预留液压管路接头空间、销轴拆装空间以及维护工具操作空间，避免缸体与立柱、上部构件在极限位置发生干涉。铰接部位是整套装置的细节重点。耳板厚度、销轴直径、开口销或润滑结构都会影响长期使用可靠性。野外环境粉尘较多，销轴配合处应考虑防尘套或润滑脂腔，液压缸外露活塞杆表面也需避免硬物刮擦。若设备在低温地区使用，还需结合液压介质低温性能选择密封形式；若长期处于固定支撑状态，可在液压回路中增加液压锁，防止阀件泄漏导致姿态缓慢变化。对于结构设计人员，该模型提供了一个典型的“承载立柱+液压调姿+铰接传力”的参考方案。它的价值不在于复杂曲面，而在于铰点布置、受力路径和安装边界的清晰表达：底板负责把载荷扩散到基础，立柱负责抗弯和导向，液压缸负责提供可调支撑力，销轴连接负责释放不必要的约束并降低装配误差敏感度。在进行类似野外稳定平台、雷达支架、探测设备支撑、轻型钻探辅助架或车载调平支腿设计时，可参照这种布局，根据实际载荷重新计算立柱截面、缸径、行程、销轴直径及底板厚度，并在三维装配中同步验证运动包络、安装空间和维修可达性。
