带密封槽端面定位滚筒结构

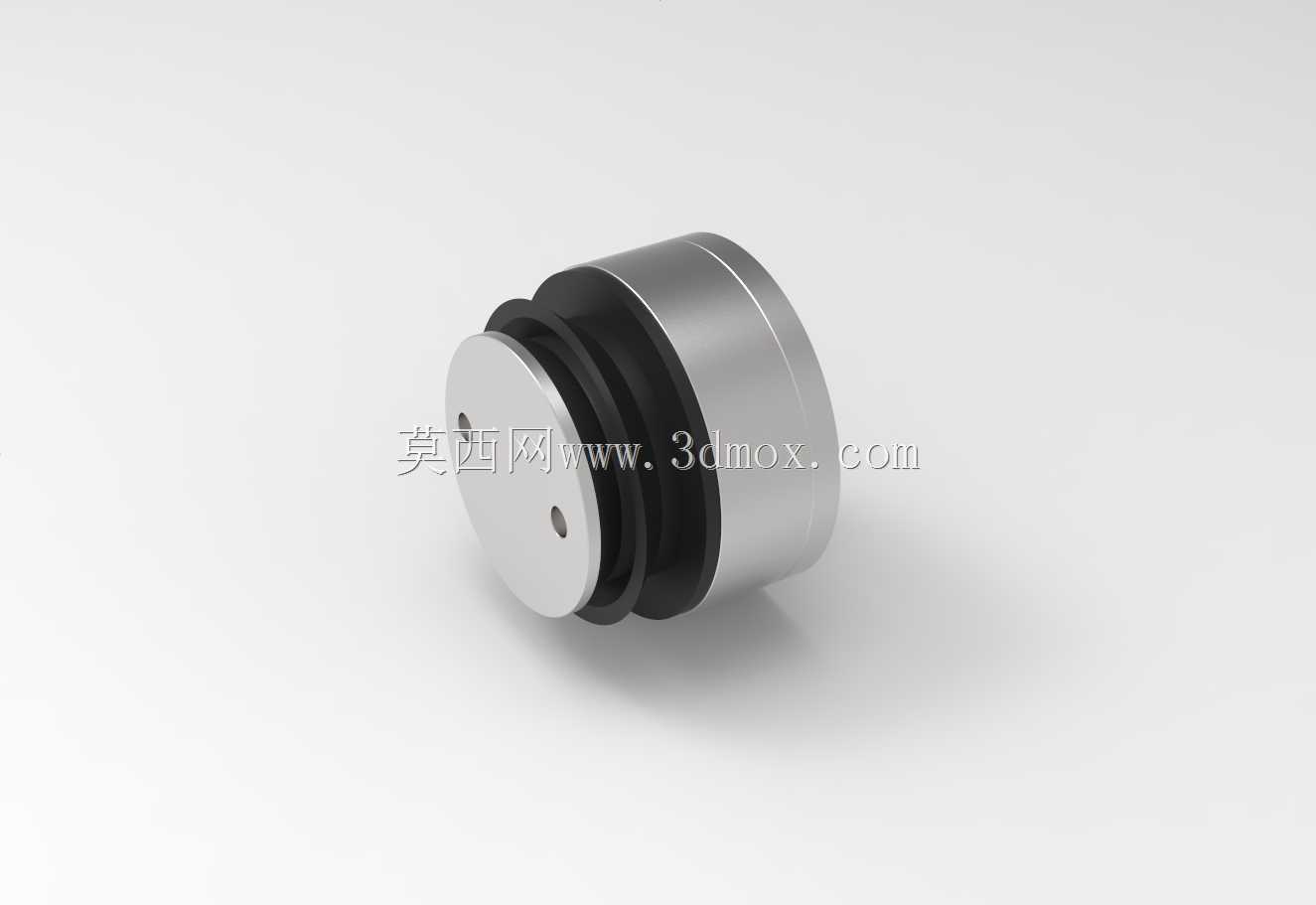

　　该滚筒零件在结构上采用短圆柱回转体布局，主体由大直径金属筒体、前端环形密封安装槽、带中心小孔的圆形端盖三部分组成，整体同轴度要求较高，属于小型输送、导向类设备中常用的从动回转元件。从实际设备装配场景来看，这类滚筒常布置在轻型输送带端部、门窗型材导向工位、小型物料平移轨道以及窄幅传送线的张紧侧，工作时随接触的输送带或移动工件被动转动，将滑动摩擦转化为滚动摩擦，降低工件移动阻力，同时约束输送带的横向跑偏量。

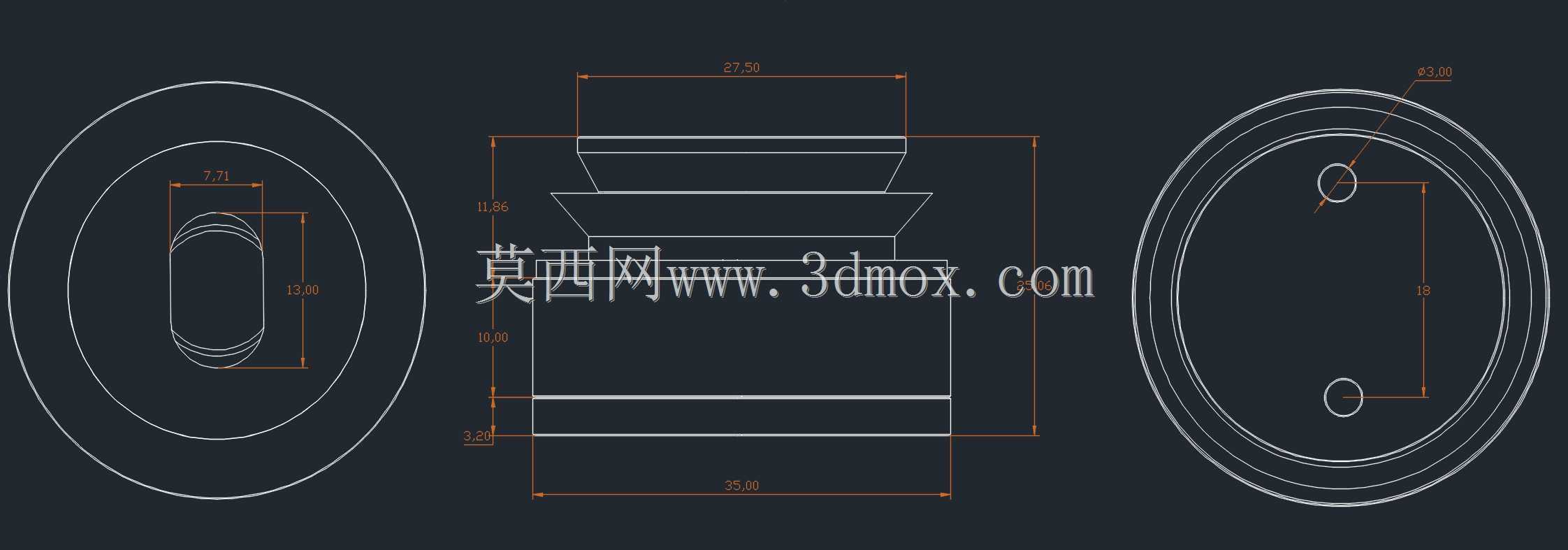

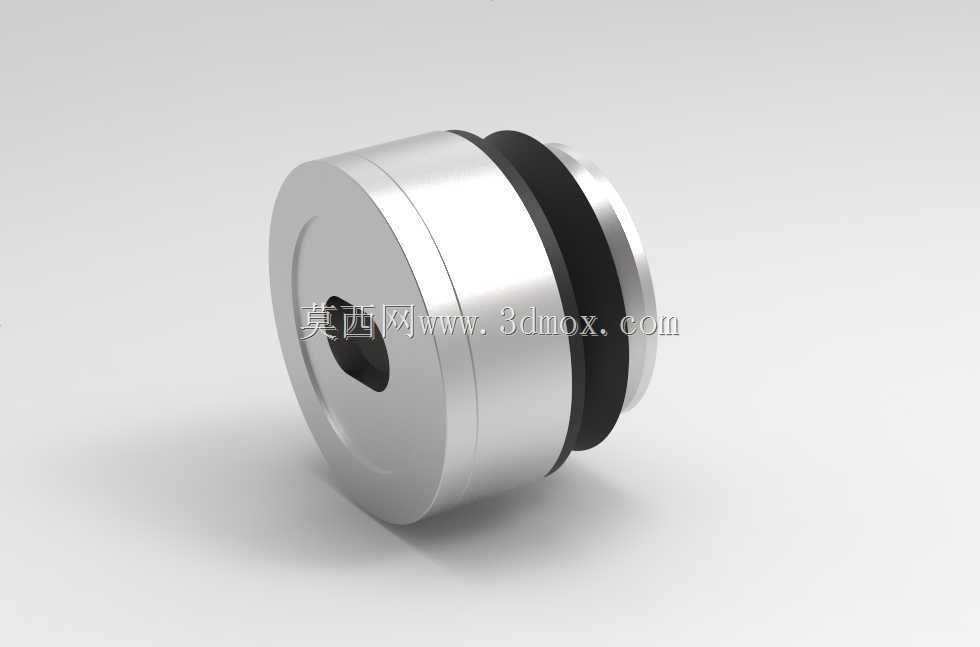

　　建模过程中优先以回转轴线为全局基准，先绘制筒体半剖面轮廓：筒体后端为等直径光滑圆柱面，作为外周工作面，表面粗糙度要求控制在合理区间，避免转动时刮伤输送带接触面；靠近前端位置加工出两道平行的环形凹槽，槽宽与槽深按照标准O型圈或者橡胶密封圈的装配尺寸预留，槽底保留足够壁厚，既可以嵌入弹性密封环阻挡粉尘、切削液进入滚筒内部配合间隙，也可以作为限位台阶，套装配套的轴承挡圈时实现轴向定位，防止滚筒运转过程中出现轴向窜动。前端圆形端盖与筒体同轴装配，端盖中心加工有细小通孔，该孔并非用于穿设主传动轴，多数场景下可作为定位销孔、注油孔或者传感器检测对位孔：当滚筒作为从动件绕固定芯轴转动时，中心小孔可定期注入少量润滑脂，减缓芯轴与筒体内孔的磨损；若设备需要检测滚筒转速、转动圈数，可将光电传感器对准端盖小孔，通过孔位经过检测点的信号脉冲换算输送线的走料长度，无需额外加装编码盘。

　　安装边界方面，该滚筒轴向总长度较短，径向最大尺寸为筒体外径，装配时需要在筒体两侧预留出端盖、密封环的安装空间，轴向两侧的机架支撑板开孔需与滚筒两端的配合轴颈匹配，支撑板外侧预留锁紧挡圈的装配余量，径向方向上滚筒外周工作面需要和输送带表面保持均匀接触，接触包角不宜过小，否则会出现输送带打滑、运转异响的问题。设计时筒体壁厚经过校核，在承受输送带张紧力和工件压载的情况下不会出现径向变形，环形密封槽的槽口边缘做了小倒角处理，装配密封圈时不会割伤橡胶密封件，端盖与筒体的配合面采用止口定位，保证两者同轴度误差控制在允许范围内，避免高速转动时出现偏心振动。

　　不同于长距离输送线使用的大直径长滚筒，该款短滚筒更适配紧凑空间内的导向、托举工况，比如小型门窗加工设备里的型材移送工位，滚筒嵌入工作台面下方，仅露出上部圆柱面支撑移动的铝型材，型材推送过程中滚筒同步转动，避免型材表面被工作台刮花；在小型电子物料传送线上，该滚筒两端密封槽加装密封圈后，可在有少量粉尘、喷淋冷却液的工位长期工作，无需频繁拆解维护内部转动副。建模时所有回转特征均围绕中心轴线生成，环形槽、端盖小孔、外周圆柱面的位置参数完全关联，修改筒体外径或者轴向长度时，密封槽、端盖的对应尺寸可同步更新，方便后续同系列不同负载规格滚筒的参数化衍生设计，装配阶段可直接将滚筒两端轴颈与机架上的轴承座配合，模拟实际运转时的转动自由度，校验滚筒和周边输送带、机架、工件的干涉情况，提前排除装配时可能出现的尺寸冲突问题。
