重力惯性涡轮能量转换装置结构

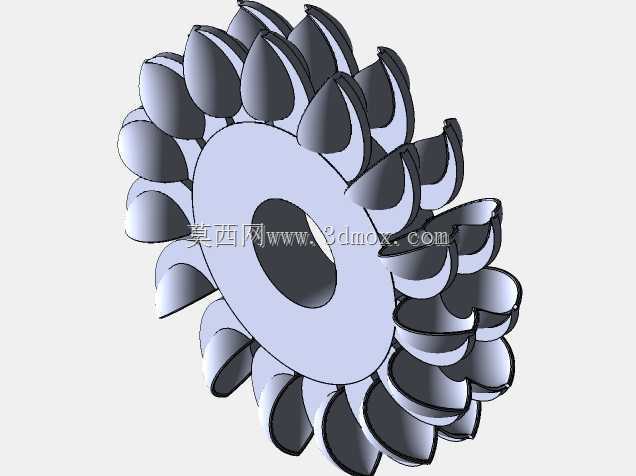

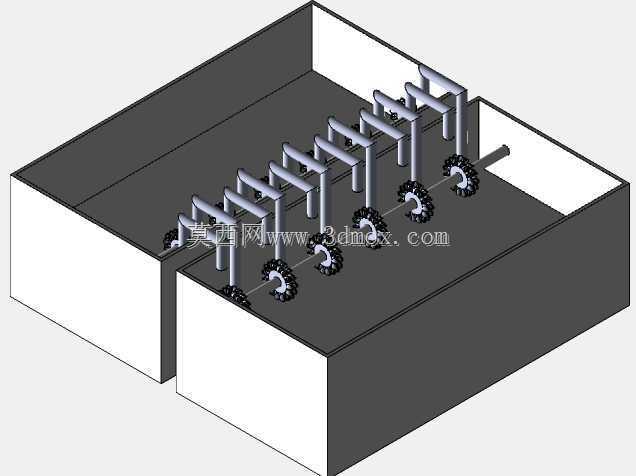

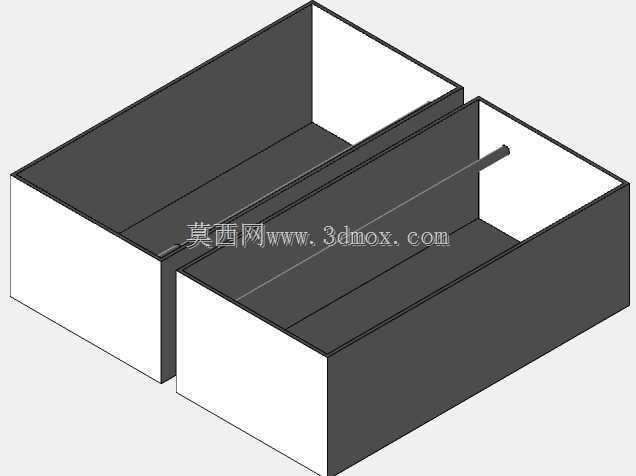

　　该装置以重力与惯性协同作用作为能量输入路径，整体采用敞口槽体承载多组平行涡轮单元的布局形式，适用于低位流体落差、往复重力载荷或间歇性冲击动能的回收与转换场景。槽体采用分段式箱型焊接结构，两侧壁面形成流体或配重运动的导向边界，底部为统一安装基准面，多组涡轮沿槽体长度方向等距排布，每组涡轮由外缘带齿形的叶轮、竖向支撑轴和顶部弯折式汇流/导向架组成。叶轮齿形经过曲面修型，在受到重力下落介质冲击或惯性回转驱动时，可将直线方向的势能转化为轴系旋转扭矩；竖向支撑轴上下端分别与顶部导向架、槽体底部轴承位配合，保证回转过程中径向跳动控制在装配允许范围内。顶部弯折式架体沿槽宽方向跨接，既作为上轴承的安装支撑，也可对下落介质进行分流导向，

　　使冲击载荷均匀作用在叶轮有效受力区域，避免偏载造成轴系弯曲。槽体一端设置贯通式输出轴接口，各组涡轮的旋转动力可通过端部啮合齿轮或链传动汇总至输出轴，向外接工作机构提供稳定扭矩。从安装边界来看，槽体长宽高比例适配室内试验台或小型能量回收工位布置，侧壁预留的法兰边可直接与上下游导流槽或配重导向轨道对接，底部平面预留地脚固定孔位，无需额外复杂基座即可完成整机定位。设计过程中优先考虑了多单元同步回转的一致性问题，相邻涡轮的叶轮相位错开布置，降低重力介质依次冲击时产生的扭矩波动，惯性飞轮效应通过叶轮自身配重分布实现，无需额外加装大质量飞轮即可维持输出轴转速平稳。各支撑轴采用等直径标准化设计，顶部架体采用折弯型材拼接，减少非标定制零件数量，

　　后期维护时可单独拆卸任意一组涡轮单元，不影响其余单元的装配位置。该结构可应用在小型落差水力试验、重力式势能回收教学演示、低品位冲击能量采集等场景，槽体的敞口设计便于观察叶轮运转状态，也方便日常清理槽内残留介质，整体结构没有复杂精密配合面，加工与装配难度较低，适合机械结构教学、能量转换原理验证以及小型非标动力装置的二次开发改造，传动侧预留的扩展接口还可接驳调速机构或发电组件，延伸出不同的功能组合。
