双喷嘴锥形分流料斗稳压配套结构

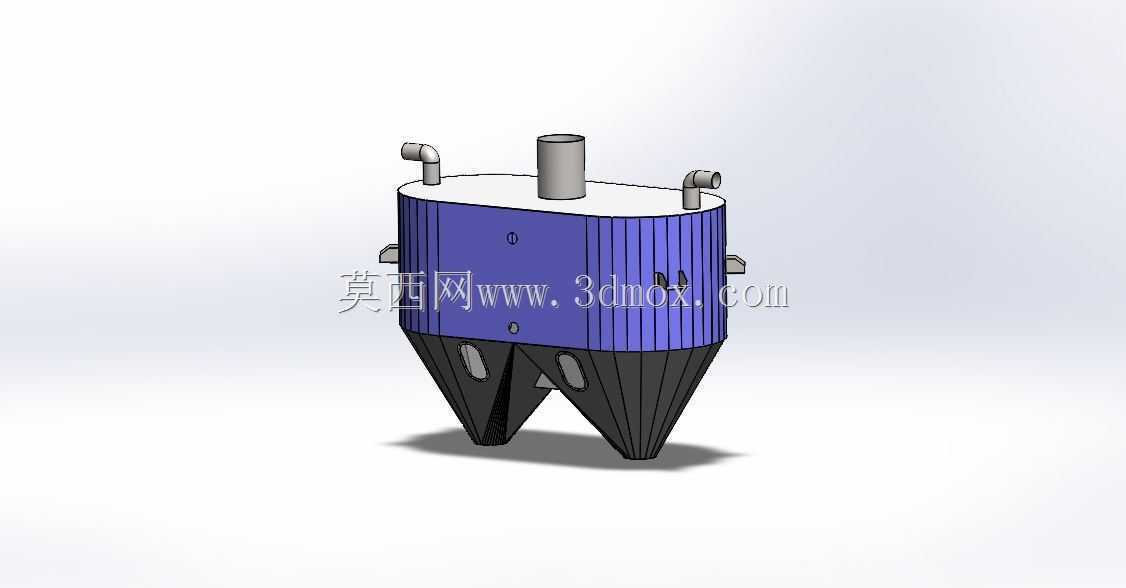

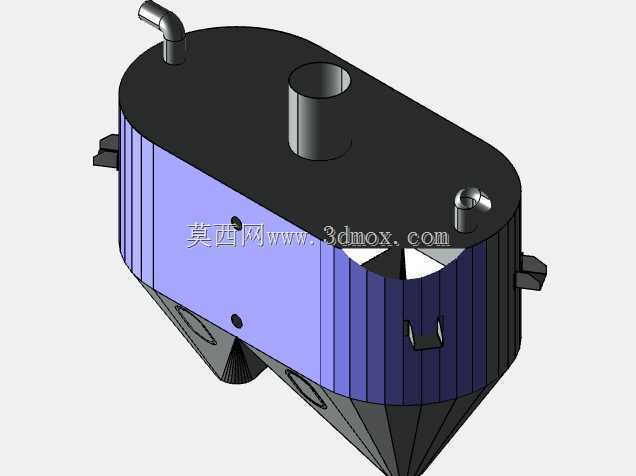

　　现场做交流稳压产线配套时，料仓末端的分料喷射部件一直是容易被忽略的细节，这套双喷嘴料斗的结构刚好对应粉体、颗粒介质在稳压工况下的两路均分出料需求。先从安装边界说起，上部圆柱仓段预留了居中的主进料管口，两侧斜向引出的旁路接口可接气压平衡或辅助吹扫管路，下部收拢为两个对称的锥形出料嘴，整体落地支撑依靠锥段自身的棱面加强结构，不需要额外加装复杂支架，在整机布局里占用的竖向空间集中在仓体与锥段过渡区域，横向外轮廓以圆柱外径为最大边界，两侧弯管接口仅小幅超出仓壁，排布相邻管线时只要预留弯管的拆装操作间隙即可，不会和稳压柜体的侧板、走线槽产生干涉。

　　实际用途上，这类料斗并非单纯储料，核心作用是把上部送入的混合介质均匀拆分到两个喷射点位，在交流稳压设备的配套工艺里，可用于干燥剂颗粒分流、冷却介质喷射或者绝缘粉体的定点供给，两个喷嘴的流道从圆柱仓底开始逐步收窄，锥壁做了多道竖向棱筋，一方面是加厚耐磨区域，颗粒沿锥面滑落时持续摩擦的部位刚好落在棱筋凸起位置，长期运行磨损后可针对性补焊或更换衬板；另一方面棱筋把锥段分隔成两个独立的导流区间，避免两路出料互相抢料，哪怕上游进料出现短暂偏析，两个喷嘴的出料流量差也能控制在较小范围。

　　设计思路上没有采用常见的单锥底单出口再外接三通分料的方案，那种结构在三通位置容易出现物料架桥，尤其是带一定湿度的粉体，拐角处积料后会逐步堵塞流道。这套结构把分料环节直接整合在料斗锥段内部，从圆柱仓向下过渡时就通过中间的分隔筋把腔体一分为二，每个流道都是顺滑收缩的锥形通道，没有突兀的直角拐点，物料靠自重就能顺畅滑落，两侧斜置的小弯管可以接入低压压缩空气，在物料流动性变差时定时脉冲吹扫，防止锥壁挂料。顶部居中的竖直管口作为主进料口，管径和上部供料设备的出料口匹配，法兰连接的端面预留了密封槽，可加装垫片防止粉尘外溢。

　　从结构受力角度看，圆柱仓段承受内部微压时环向应力均匀，下部锥段因为要承受物料的竖向压重，把外壁做成多面棱形结构而非光滑圆锥，等效于在锥壁增加了大量径向加强筋，板材厚度不需要额外增加太多就能满足刚度要求，满载工况下锥段不会出现明显的外鼓变形。两个喷嘴的出口段做了等径直段，方便对接后续的喷射软管或者硬质输送管，出口端面平齐，安装快装卡箍时定位方便。

　　应用场景除了稳压设备的配套辅料供给，也可以直接移植到小型涂装设备的粉料喷吹、实验装置的双路试样分配、小型反应设备的助剂添加工位，在布局时需要注意料斗上方要留出主进料管的对接空间，两侧旁路弯管的阀门操作侧要朝向设备外侧，两个喷嘴下方要预留对接管路的拆装距离，锥段底部距离安装基面的高度要满足喷嘴外接元件的尺寸要求。建模时把仓体、锥段、管口、加强棱全部拆分为独立特征，后续调整喷嘴间距、锥段收拢角度或者管口直径时，只需要修改对应草图参数即可衍生出不同处理量的规格，不需要重建整体结构。
