浴缸内置电机驱动水循环踏水装置

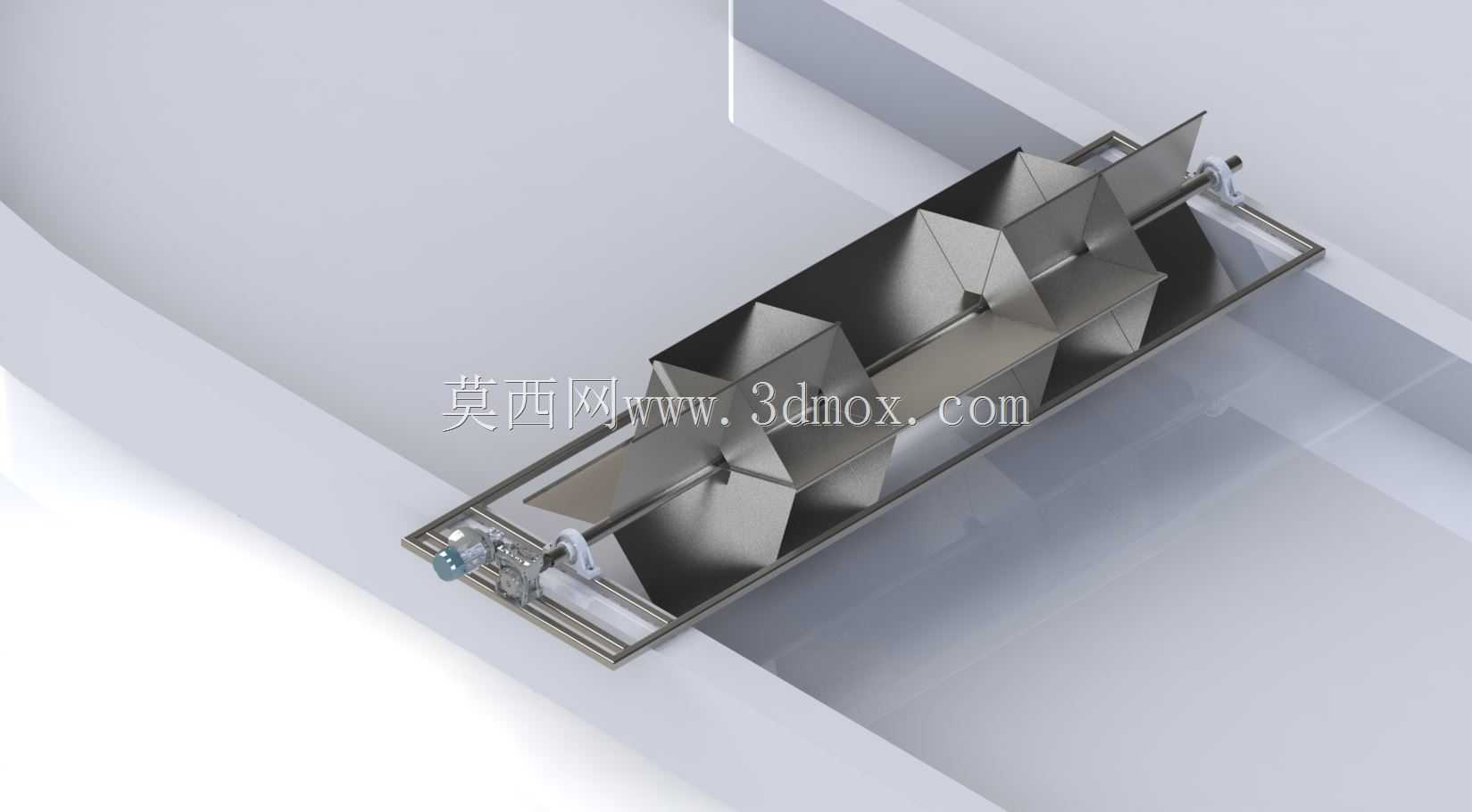

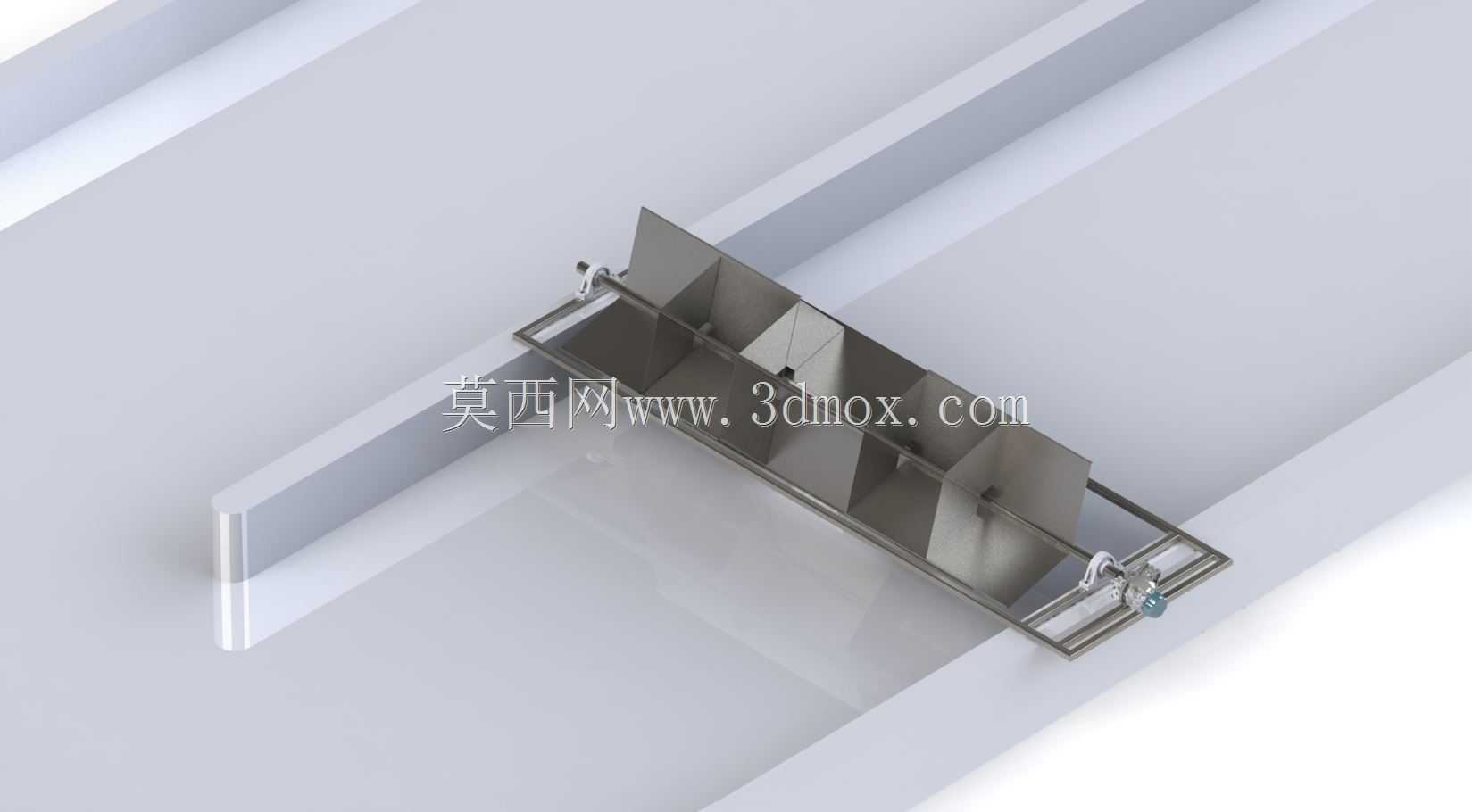

　　这套结构面向家用浴缸、康复水疗池以及小型健身水池的改造场景，核心是把普通静态泡澡空间转化为可产生定向水流的活动区域。装置整体沿浴缸长边布置，主体框架采用耐腐蚀金属型材焊接而成，框架两端设置可调节支撑脚，支撑脚接触面贴有防滑橡胶垫，安装时直接架在浴缸两侧边沿，不需要在缸体上打孔破坏原有防水结构，适配市面上多数长度在1.5米至1.8米之间的长方形嵌入式或独立式浴缸。

　　框架中段等距安装多块垂直挡水踏板块，踏板块与底部传动轴通过铰接结构连接，传动轴两端由防水轴承座固定在框架侧壁，轴端通过密封联轴器与防水驱动电机相连。人站在浴缸内踩踏踏板时，既可以通过人力带动轴系转动搅动水体，也可以启动电机驱动踏板往复摆动，在狭长的缸体空间内形成沿长度方向循环流动的水流，水流速度可通过电机转速调节，满足水中步行训练、水下阻力健身以及日常泡澡时水体循环增氧的不同需求。

　　设计过程中优先考虑了涉水场景的防腐与密封要求，所有金属结构件均做钝化或喷塑处理，转动配合部位预留了防水密封件的安装槽位，电机选型限定为IPX7及以上防护等级的水下专用电机，电气走线沿框架内部中空腔布置，出线位置做灌胶密封处理，避免长期接触洗浴用水导致漏电或结构锈蚀。踏板表面冲压有防滑凸起纹路，边缘做圆弧倒钝处理，即便使用者赤脚踩踏也不会产生割伤风险，相邻踏板之间预留足够间隙，防止脚部卡入。

　　从安装边界来看，装置整体宽度控制在300毫米以内，放入浴缸后两侧仍留有充足的站立活动空间，框架总高度低于浴缸上沿100毫米，不会妨碍浴缸原有盖板的正常开合。传动轴的同轴度在建模时就做了公差约束，两端轴承座的安装孔采用同轴联动标注，避免实际装配时出现轴系卡滞。框架与浴缸边沿接触的支撑部位设计了长条形调节槽，可根据不同浴缸的边沿宽度微调支撑跨距，适配不同壁厚的缸体。

　　在水疗康复场景中，这套装置可以替代传统外置式泳池冲浪机组，不需要在缸体外侧铺设复杂管路，整体集成度高，拆装移动都很方便，普通用户不需要专业工具就能完成放入或取出。针对健身使用场景，踏板的摆动角度被限制在0至60度之间，既可以产生足够的推水阻力，也不会因为摆幅过大导致水花大量溅出缸外。结构中还预留了水流导向板的安装位，后续可以根据使用需求加装导向挡板，把水流调整为正向冲击或侧向环流两种模式，分别适配水下跑步训练和全身水疗按摩的使用需求。建模时所有涉水部件都单独设置了材质属性，方便后续做流体动力学仿真，验证不同踏板转速下缸内流场的分布均匀性，避免出现局部水流死角。
