沉头尖头全螺纹紧固螺钉结构

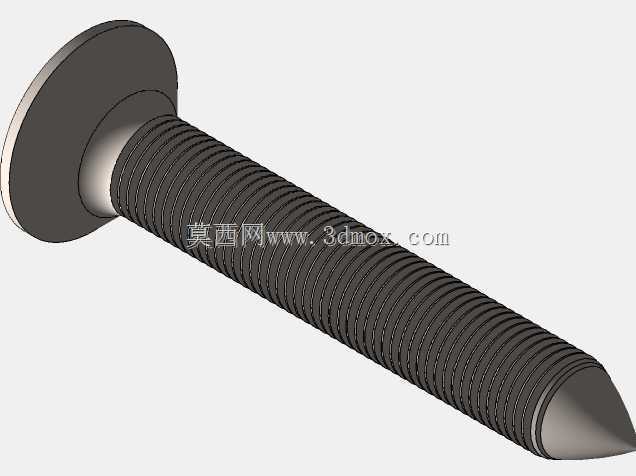

　　该零件属于机械装配中高频使用的沉头尖头螺纹紧固件，整体由大直径沉头承载盘、锥度过渡颈、全长度外螺纹杆身与末端锥形导入尖四部分连续构成，在各类钣金机架、木质工装垫板、薄型材拼接、设备护罩固定场景中承担贯穿式锁合连接作用。不同于常规平端机螺钉，该件末端做收尖处理，既可以在预钻孔存在小幅对位偏差时自行导向穿入叠合工件，也可在无预制底孔的软质基材、木质工装、薄塑料护板场景下直接旋入攻丝，省去预先扩孔对位工序，在车间现场修配、非标工装快速搭建、老旧设备护板补装作业中适配性极强。

　　从结构设计逻辑来看，头部采用大直径薄盘式沉头造型，头部下端设置锥面过渡段，安装锁紧后整个头部可完全沉入工件预制的沉孔内，工件外表面无凸起结构，不会干涉后续滑移工件、防护盖板或者外装饰板的贴合安装；头部顶面为完整平面，可适配十字旋具、一字批头或者压合工装施加拧紧扭矩，大直径头部相比小盘头螺钉拥有更大的承压接触面积，锁紧时压强更低，不会压溃铝合金薄板、木质垫板这类低硬度基材的接触面，避免长期受振后工件表面出现压陷松动。

　　杆身部分全程加工连续等距三角外螺纹，螺纹从锥颈下方一直延伸至靠近末端尖点的位置，没有普通螺钉常见的光杆段，这一设计让螺钉在任意旋入深度下都能和基材内螺纹保持全齿啮合，即便两块被连接件总厚度存在公差波动，也不需要严格匹配螺钉光杆长度，旋入后所有啮合螺纹均可分担锁紧拉力，抗振防松能力远优于带光杆的同规格螺钉。末端锥形尖头做了圆滑收边，没有尖锐毛刺，旋入过程中尖头会先挤开基材纤维或者引导螺纹对准预制底孔的螺纹牙，不会出现螺纹错牙、刮伤底孔内壁的问题，在自动化送钉锁附工位中，这种尖头结构也能大幅提升送钉管对位、吸嘴拾取后对准孔位的成功率，减少卡钉、歪钉故障。

　　实际安装边界层面，该螺钉的最大外轮廓为头部圆盘直径，预制沉孔的直径需要略大于头部盘径、沉孔深度与头部厚度匹配，保证头部完全埋入后不高出工件表面；杆身螺纹大径小于头部直径，贯穿工件的过孔直径设置在螺纹大径与小径之间，既可以让螺杆轻松穿过，又能让螺纹牙咬合下层基材；末端尖头的总长度纳入螺钉总长计算，针对不同厚度的叠层工件，选型时只需保证尖头完全穿透最后一层被连接件后露出2到3牙螺纹，即可获得足够的锁紧力，同时不会因为伸出过长干涉工件内部的走线、运动构件。

　　在非标设备装配场景里，这类螺钉常用来固定设备外侧的薄钣金护罩、木质工位垫板、塑料走线槽、传感器安装支架，沉头设计让护罩外表面平整无突出，日常清理设备、人员走动时不会被凸起的螺钉头刮碰；全螺纹结构在设备长期运行产生振动时，啮合的多圈螺纹可以通过牙型之间的摩擦力自锁，搭配普通平垫即可长期保持锁紧状态，不需要额外涂覆防松胶也能满足常规工业设备的防松要求。建模过程中螺纹段采用等距螺旋切除生成连续牙型，锥颈与头部、杆身的交接位置均做圆角过渡，避免热处理和拧紧受力时出现应力集中断裂，尖头部分和螺纹杆身同轴度控制在合理公差内，保证旋入过程中不会出现偏摆卡滞。
