C型快装卡扣式管线固定夹持座

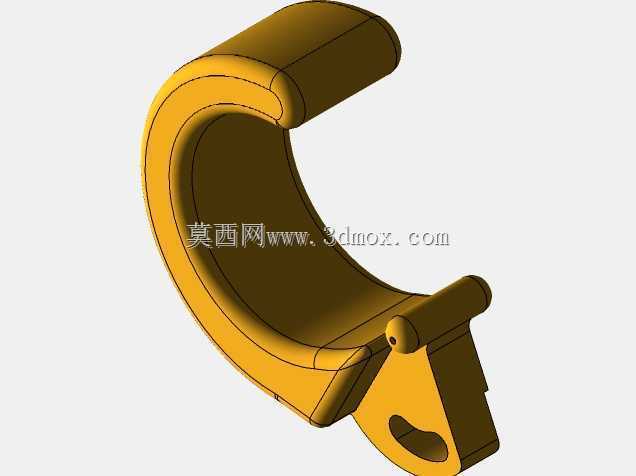

　　现场布设临时气动管路、走线桥架旁的传感器线缆时，最先碰到的麻烦往往不是阀件选型，而是零散圆管没法快速贴附到方管、型材立边上：常规抱箍要双侧穿螺栓，高空作业时一手扶管一手拧螺母，对位耗时久；扎带捆扎虽然快，但受日晒、油污影响后容易松脱，后期维护拆改还得剪断重扎。这款C型开口夹持件就是针对这类快装场景做的结构，主体用半包围弧形抱面承接圆管，开口侧留出足够的插拔余量，管路不用从端部整根穿入，直接侧向压入就能完成预固定，检修时向外扳动即可取出，单人单手就能完成操作。

　　夹持件下半部分延伸出带安装孔的固定座，座体上的开孔可穿过自攻螺钉或卡装螺栓，把整个卡扣锁附在设备面板、型材侧壁或机架支板上；弧形抱面末端做了加厚卷边，既提升开口处的抗形变能力，避免管路反复插拔后卡口被撑大松弛，也能把接触边缘倒成圆角，压入软管时不会割伤管壁。抱面内侧预留了均匀的贴合弧度，和常规外径的塑料气管、电缆护套外圆匹配，装夹后管壁受力沿圆周分散，不会出现单点压瘪管路、截流气路的问题。

　　从建模逻辑上看，这个零件先扫掠出C型弧形主体的基础壁厚，再在末端叠加横向的限位凸柱——凸柱朝向卡口外侧伸出，管路压入后可以抵住管身侧面，防止设备运行振动时管子从开口处滑出；下方固定座和弧形主体做了大圆角过渡，把卡扣承受的管路倾覆力顺畅传递到安装基面，避免转角处出现应力集中断裂。固定座上的安装孔做了沉台设计，螺钉头沉入座体表面后不会凸出刮擦相邻管线，座体底部留出平整贴合面，锁紧紧固件时整个卡扣不会歪斜翘边。

　　安装边界上，C型抱臂的弯曲半径决定了可容纳的管体外径范围，选型时要让被夹持管路的外径略小于抱臂内环直径，保证压入后卡扣自身的回弹力抱紧管壁；固定座的孔位间距要和现场安装面的预留孔对齐，若贴附在铝型材槽面上，可搭配T型螺栓直接滑入槽道固定，不用额外钻孔。卡扣整体沿管路径向的占用厚度较薄，多根管路并排布设时，相邻卡扣之间不会互相干涉，沿管线走向间隔一定距离排布一个，就能把长距离软管的晃动量约束在合理范围内，避免管路随设备抖动摩擦周边金属棱角出现磨损破漏。

　　这类夹持件在自动化生产线的气路排布、机床外围的冷却水管固定、电气柜外侧的走线整理场景里都能适配，结构没有复杂配合件，一体成型后装配环节零额外零件，相比传统双片式抱箍，省去了一半的紧固件数量和对位工序，在批量布设管线的装配工位上，能明显缩短单台设备的外围管路安装耗时。
