交流稳压电源整机机架与箱体结构

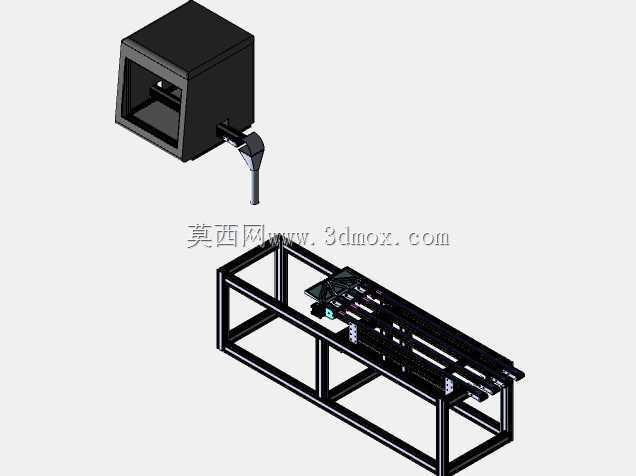

　　这套结构围绕交流稳压设备的整机布置展开，主体由外部防护箱体、底部承载框架以及内部线性安装组件构成，适合在车间配电、实验电源、小型产线供电和设备前端稳压场景中使用。现场应用时，稳压装置通常布置在用电设备附近或电气柜旁，输入端接入波动的交流电源，输出端为对电压稳定性较敏感的仪器、加热单元、控制回路或小型生产线提供相对稳定的供电条件。箱体部分采用近似立方体的封闭外壳形式，前侧留出操作与观察开口，侧面引出操作手柄或接线相关构件。外壳的作用不仅是形成外观边界，更重要的是隔离内部带电部件，减少人员误触风险，同时为面板元件、开关、指示件和接线端子提供固定基础。从结构关系看，箱体壁厚和折边位置需要兼顾刚性与装配空间，前框开口处应保留足够的安装面，

　　便于门板、面板或维护盖板通过螺钉、铰链等方式连接。底部机架采用方管焊接框架形式，纵向主梁与横向支撑梁交错布置，形成多层开放式承载空间。框架上方用于承托稳压核心组件、调节机构和电气元件，下方留空区域可布置变压器、线圈、补偿单元、接线排或散热部件。方管框架的优势在于承载路径明确，杆件受弯和受扭能力较好，同时中空结构有利于控制整机重量。设计时需要重点校核框架长边的挠度，特别是变压器等较重部件安装后，底部梁不能出现明显下沉；支撑脚位置应与上部载荷重心对应，避免设备落地后产生翘动。内部线性组件沿机架长度方向排布，导轨和安装板构成主要装配基准。多根平行导轨为滑动或可调安装件提供导向，元件座、限位块和紧固件沿导轨方向定位，

　　便于在装配阶段调整电气间隙和维护时抽拉检查。该类结构在稳压设备中很常见，因为线圈、碳刷调节机构、传动部件或采样控制元件往往需要沿固定轨迹运动，导轨平行度会直接影响调节顺畅度。若导轨间距偏差过大，滑动件可能出现卡滞；若固定点过少，长期运行振动后还可能产生偏移。外形边界方面，箱体与机架并非简单堆叠，而是需要在三维布置中明确干涉关系。箱体底部应落在机架支撑面上，连接孔位与框架横梁对应；侧向手柄、出线部位和维护开口不能与机架立柱冲突。机架宽度要容纳内部组件的最大横向尺寸，长度方向需预留接线弯曲半径和通风通道，高度方向则要区分上部操作区、中部元件区和下部重件区。对于落地式设备，底部框架外轮廓决定安装占地，地脚或脚垫位置应避开电缆沟边缘，

　　并保证柜门开启、手柄操作和工具拆装空间。通风散热也是结构设计中不能忽视的部分。稳压设备在负载运行时，变压器、调节触点和导线都会产生热量，封闭箱体若完全密封，内部温升会加速绝缘老化。框架的开放式下部有利于自然对流，箱体上可根据热流方向设置百叶孔或通风槽，但开孔位置应避开带电体直接裸露方向。布线时，强电回路与采样控制线尽量分侧布置，线槽在框架横梁上固定，跨接处保留柔性余量，防止机架轻微变形时拉脱端子。从建模角度看，该结构适合按照骨架驱动方式处理：先建立机架中心线、箱体安装面和导轨基准面，再在基准上铺设方管、板件和标准件。焊接框架可拆分为主梁、支腿、横撑和安装板，箱体则按钣金折弯思路表达前框、侧板、顶板和后板。导轨组件需要保证间距、等高和端部限位一致，手柄类外露件要单独检查旋转或扳动空间。这样完成的三维结构既能用于工程沟通，也能继续延伸到钣金展开、焊接件加工和装配干涉检查。
