交流稳压器内部多组联动钩子卡位结构

项目分类:变压器/电感器 发布时间:2024-09-15 ID:772457
  • 交流稳压器内部多组联动钩子卡位结构
  • 交流稳压器内部多组联动钩子卡位结构
  • 交流稳压器内部多组联动钩子卡位结构
  • 交流稳压器内部多组联动钩子卡位结构
  • 交流稳压器内部多组联动钩子卡位结构
  • 交流稳压器内部多组联动钩子卡位结构
  • 交流稳压器内部多组联动钩子卡位结构

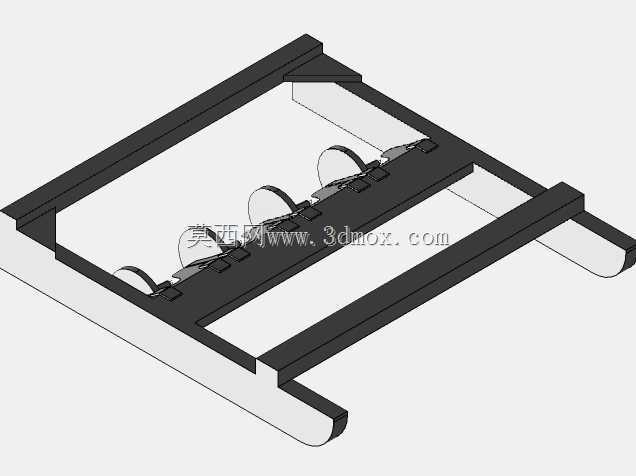

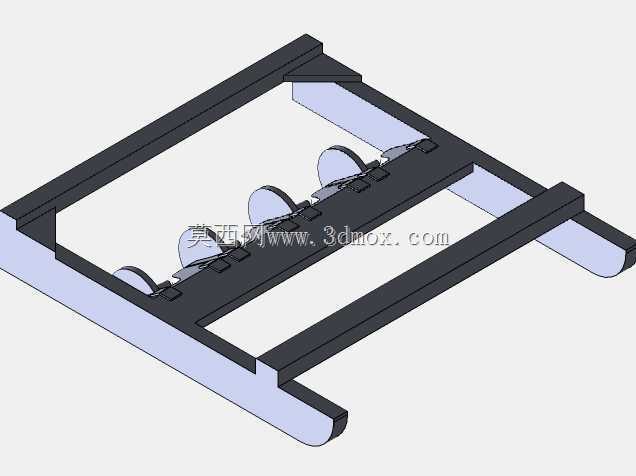

  这套多钩联动卡位结构,是交流稳压设备内部用于绕组模组、调压抽头组件以及铁芯叠装单元的侧向限位与快速装夹构件,在车间实际装配场景里,这类构件往往承担着把多组并排布置的圆形线包、滑动调压触头座牢牢约束在机架安装槽内的作用,避免设备在运输振动、长期带载运行产生的工频微振工况下,内部组件出现横向窜动、抽头对位偏移的问题。

  从现场装配的实际需求倒推设计逻辑的时候,首先要敲定的是外框的安装边界:两侧带弧形翻边的纵向主梁,是直接搭在稳压器底座的两条安装折边上的,翻边的圆弧轮廓完全避让开底座冲压成型的圆角棱边,不需要额外加垫块就能实现面接触贴合,主梁上预留的两个横向穿杆孔位,和底座上的预装定位销同轴度公差控制在0.1mm以内,装配时穿入定位杆之后整个框架不会出现左右晃量。框架内侧的横向承托边,厚度方向留出了1.5mm的嵌装间隙,刚好可以卡入线包端部的绝缘隔板卡槽,不需要额外打胶就能完成预固定。

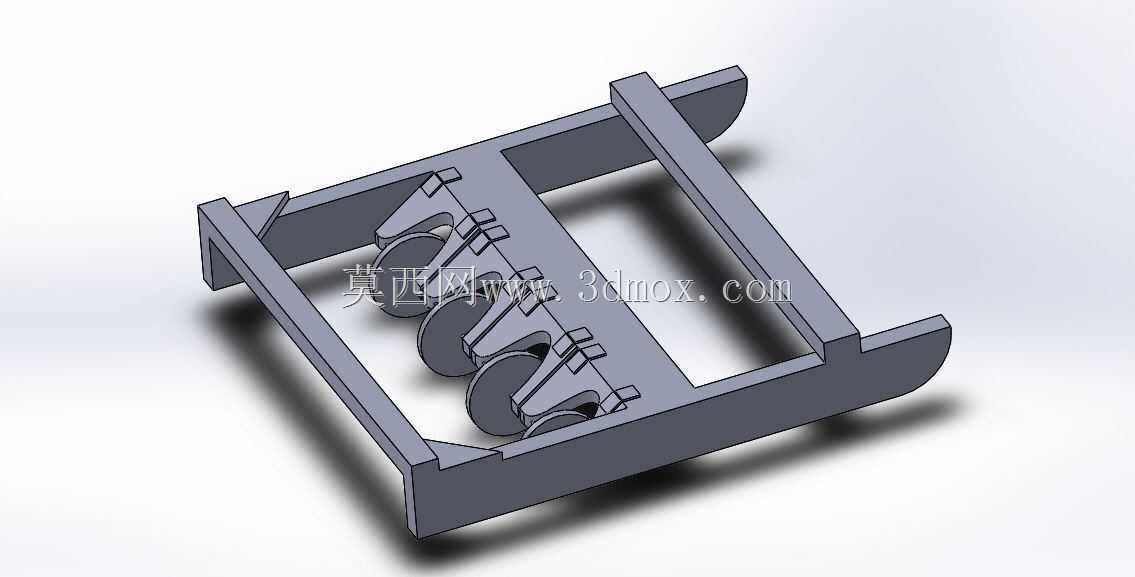

  排布在框架中部的四组钩子,是整个结构的核心功能部分:每一组钩子都采用悬臂弹性勾型设计,勾头的圆弧工作面完全贴合圆形线包的外圆周面,接触位置避开线包外层绝缘纸的接缝区域,防止长期压紧过程中割破绝缘层。相邻钩子之间通过凸起的卡位榫块互相限位,当按压最外侧钩子的尾部施力端时,四组钩子会同步绕根部的铰接支点向内转动,勾头同步抬起,此时可以直接把整排线包从上方平放进框架承托位;松开外力之后,钩子依靠自身悬臂的弹性回复力同步下压,勾头刚好卡在线包圆周的预设卡位槽内,整个装夹过程不需要拧任何紧固件,单组线包的装配耗时从原来螺丝固定的近一分钟压缩到数秒,在批量整机组装线上能大幅降低工位的操作强度。

  钩子根部的铰接位设计成了小间隙配合的凸轴结构,凸轴和框架上的轴孔之间预留了0.08mm的活动间隙,既保证转动过程没有卡滞,也不会因为间隙过大出现钩子歪斜、对位不准的问题。勾头的压紧行程经过反复校核:当线包外径在标称尺寸的±0.8mm公差范围内波动时,勾头都能保持足够的压紧力,不会出现压不紧或者过压顶裂绝缘件的情况。针对稳压器运行时内部温升较高的工况,整个构件的壁厚做了差异化分配:框架主梁的壁厚取2.2mm,保证整体支撑刚性,吊装或者搬动机组的时候整个框架不会出现弯折变形;钩子悬臂部分的壁厚控制在1.5mm,既保留合适的弹性变形量,反复开合数千次也不会出现金属疲劳断裂,同时弹性力度刚好适合工人徒手操作,不需要借助工具就能按压解锁。

  结构两端的弧形翘边除了避让底座圆角之外,还在机组推入柜体安装腔的时候起到导向作用:翘边的外圆弧比柜体两侧的安装导轨间距小2mm,推入过程中即使初始对位有小幅偏差,圆弧面也能顺着导轨滑入正确位置,不会出现硬顶卡滞的情况。框架上开设的多个方形减重槽,在不影响整体刚性的前提下去掉了非受力区域的多余材料,一方面降低构件自身重量,减少整机的耗材成本,另一方面槽位形成的空气流通通道,可以让稳压器运行时线包产生的热量顺着槽隙向外散出,避免构件围合区域形成热量积聚,改善内部绕组的散热条件。

  在维护场景下,这套卡位结构的优势也很明显:当需要更换故障线包或者检修调压抽头时,不需要完全拆解整个机架,只需要用一字工具撬动钩子尾部的解锁凸台,就能逐个抬起勾头,取出对应的线包单元,维护完成后复位即可,不需要重新配钻螺丝孔或者更换紧固件。所有钩子的勾头边缘都做了R0.5mm的圆角钝化处理,没有尖锐毛刺,装配工人操作时不会划伤手部,也不会刮破线包的绝缘包覆层。整个结构的所有功能特征都在同一个成型构件上集成,不需要额外装配弹簧、销轴这类零散小件,减少了物料管理的品类,也避免了零散小件在设备内部脱落引发电气短路的风险,完全适配中小功率交流稳压器内部组件快速装夹、长期可靠限位的使用需求。
