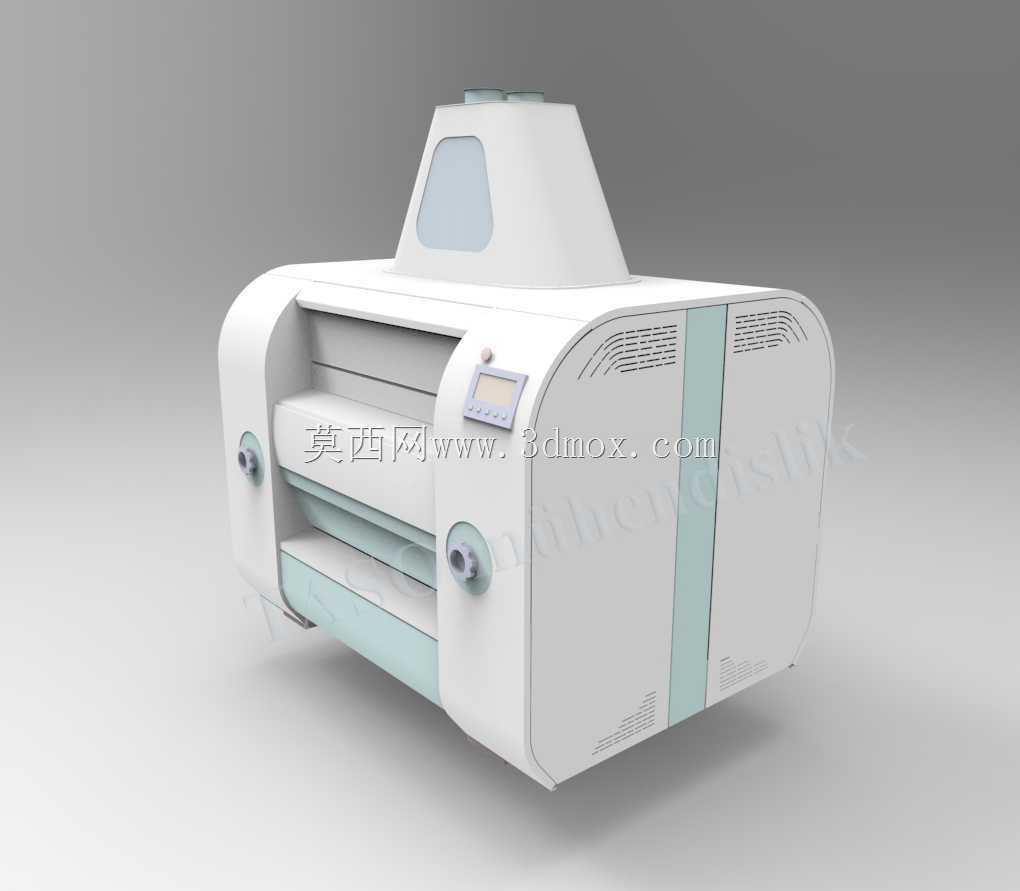

塔索工程铣削机械整机外观结构

　　该设备面向中小型金属件、型材件以及工程维修件的平面铣削、台阶修边和批量端面加工场景，整体采用封闭箱式主机加前置敞开式加工工位的布局思路，把动力传动、吸尘排屑与操作控制集中整合在同一机身内部，车间现场无需额外搭建复杂外围支架，落地后接通动力与除尘管路即可投入工序使用。从整机外观看，上部设置凸起的集尘排风腔体，腔体正面预留观察视窗，铣削过程中产生的切屑与粉尘可通过加工区上方的导流通道直接进入集中除尘系统，避免细碎铝屑、木屑或工程塑料碎屑在工作台面堆积；主机正面布置双层水平送料辊道，辊道两侧设置调节手轮，操作人员可根据待加工坯料厚度快速调整压料间隙，适配不同规格板材与长条工件的通过式铣削作业。机身侧面开设格栅式通风口，

　　既为内部动力单元提供散热风道，又通过百叶导向结构阻挡大颗粒切屑飞溅进入电气腔；侧部竖向装饰条实际承担检修盖板定位筋的作用，后期维护时拆开侧板即可接触到内部传动带、铣刀轴与排屑通道，不需要整体吊装外壳。操作面板倾斜嵌入机身前侧立柱，按键与显示区域朝向操作人员站立位置，工人在送料工位上无需侧身即可读取设备运行状态、调整进给参数；面板周边做圆弧过渡，避免工件搬运过程中尖锐边角磕碰操作人员，也减少板材拖行时刮伤设备表面的概率。机身前端两个圆形手轮分别对应上压辊升降与导向间隙微调，手轮轴线高度设置在成年人腰部至胸部之间，转动时施力方向符合人工操作习惯，长时间调整也不易产生疲劳。设备底部采用宽幅平底支撑结构，整机重心落在底盘中心区域，

　　高速铣削产生的振动可通过厚实箱体框架向地面传递，不需要额外浇筑过高的设备基础；安装时只需保证落地平面水平度在常规机床安装允许范围内，四周预留检修空间即可，侧面保留开门距离、后方留出除尘管道与电气走线位置，上部集尘腔体顶端需与车间顶面或管线桥架保持安全间距，避免排风通道受阻。设计过程中优先考虑加工区与维护区的分离：前部开放空间用于工件送入、定位和出料，内部封闭空间容纳刀轴、传动件与安全防护结构，外露旋转部件全部纳入护罩范围，仅保留工件通过的加工缝隙；外壳棱线大量采用小圆角处理，既提升钣金折弯与焊接后的整体刚性，也便于车间日常擦拭清理。辊道工作面与机身加工基准保持平行，送料路径沿设备横向贯通，长条工件可以从一侧连续送入、从另一侧输出，

　　适合生产线旁的批量修边工序；对于较短工件，也可在前端配置定位挡块完成单工位铣削。集尘腔体与主机顶部采用过渡连接，内部风道顺着切屑飞溅方向扩大流通截面，降低风阻并减少碎屑在弯道处沉积；通风格栅朝向设备外侧，散热气流不经过加工区域，避免吹散待清理切屑。整机外观以浅色钣金为主，检修边、辊道和操作区域采用低对比度配色，能够在车间照明下清楚暴露油污、切屑堆积位置，方便点检人员快速发现异常。结构建模时需要重点控制外壳分件边界、手轮安装孔位、面板倾斜角度、辊道同轴度以及上部集尘罩与主机的连接关系，这些尺寸不仅影响外观装配，也直接决定后期刀具维护、压料调节和除尘管路对接的可行性。
