双立柱半自动旋转角度金属带锯机结构设计

　　在金属下料加工的生产场景里，这类带锯设备是型材、棒料、管材批量切割工序里的核心加工单元，不管是结构件预制车间的碳钢型材下料，还是模具加工车间的模具钢坯料裁切，亦或是五金加工厂的有色金属棒料定长切割，都能看到这类设备的应用。和传统弓锯、砂轮切割设备相比，带锯切割的切口损耗更小，锯切过程的振动更低，针对大截面金属材料的加工效率优势十分明显，尤其是针对成捆管材、大直径圆钢、重型H型钢这类材料，带锯的加工适配性远高于其他常规切割设备。

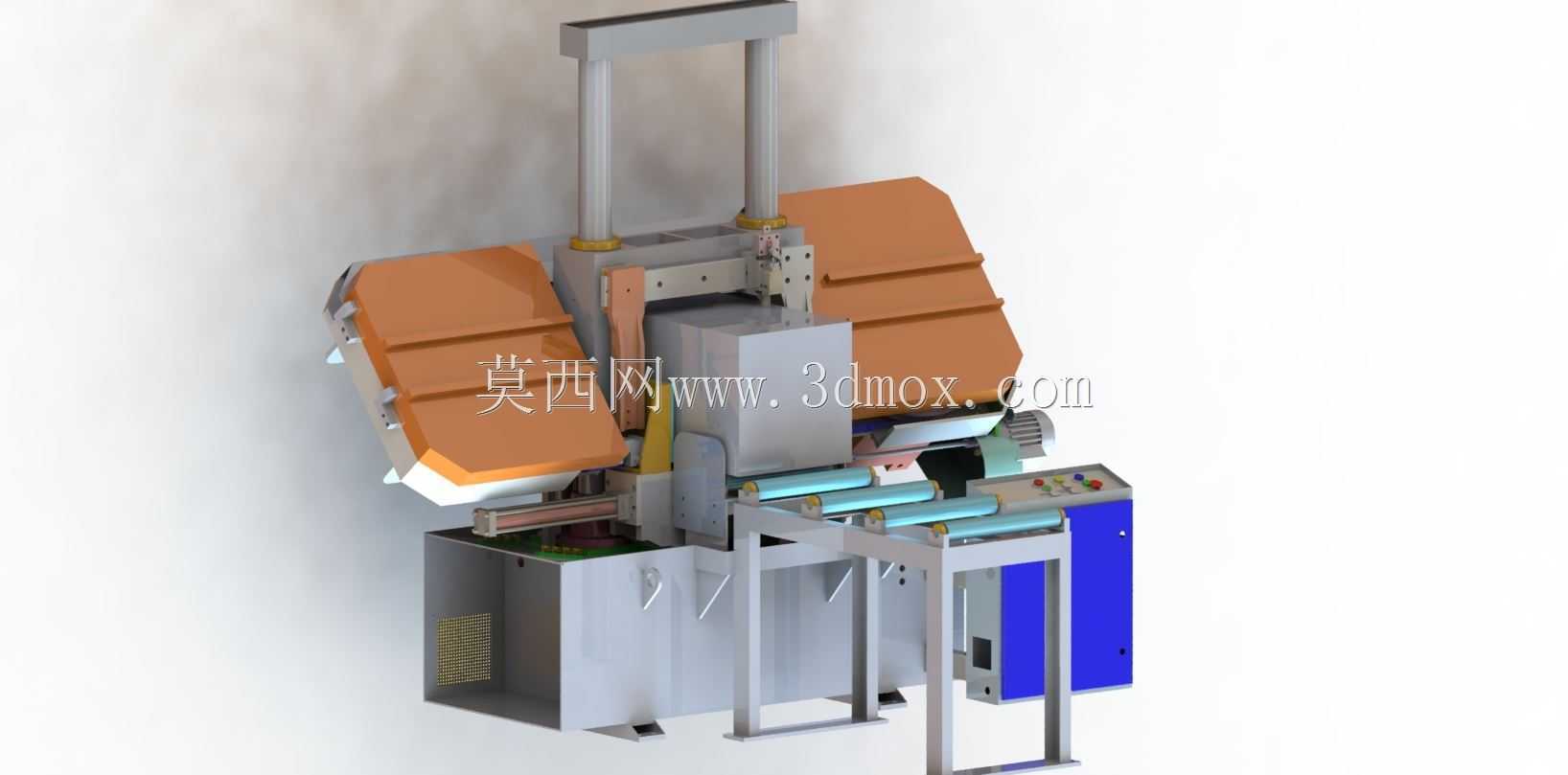

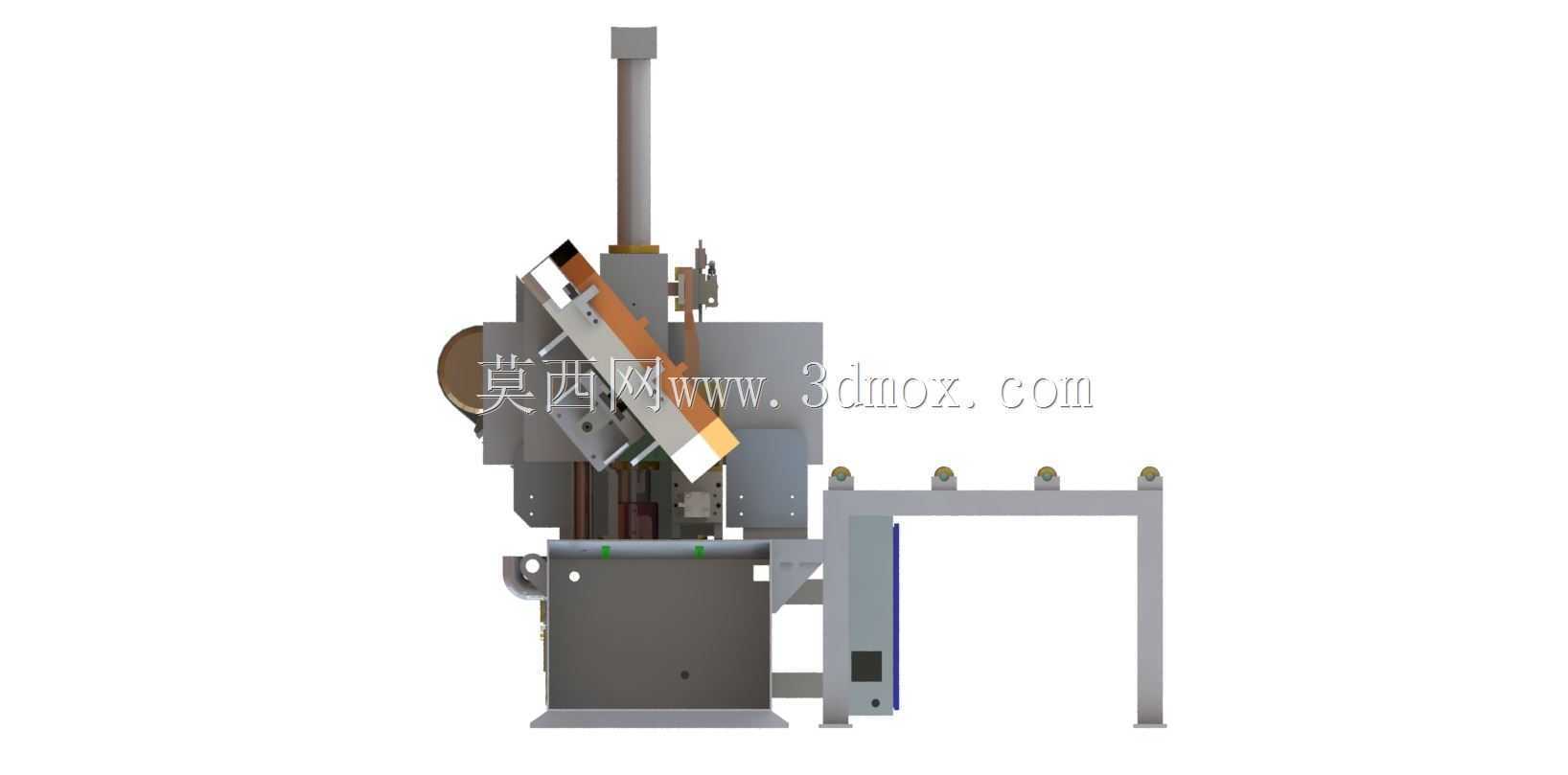

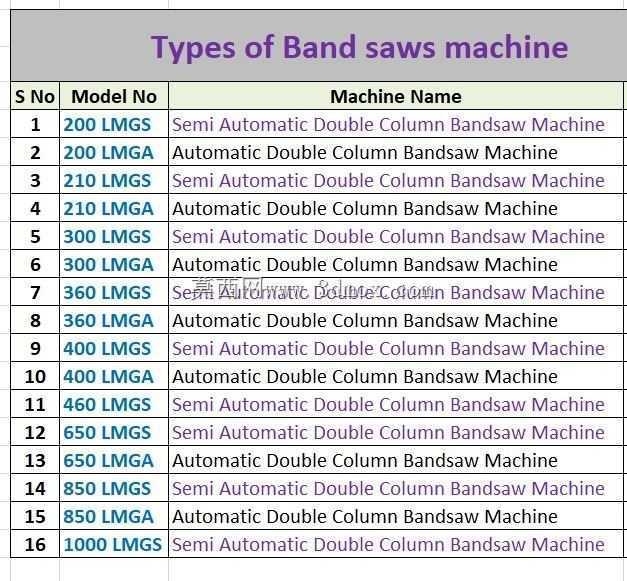

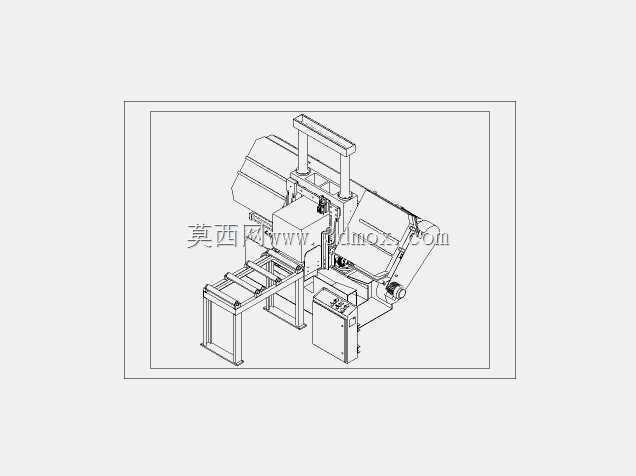

　　这套结构设计覆盖了水平、立式两种旋切角度的布局形式，手动与半自动两种操作模式的结构都做了完整的参数化建模，锯切尺寸覆盖180mm到650mm的加工范围，双立柱的导向结构是整个设备刚性的核心支撑，两根立柱采用高精度镀铬光轴配合直线轴套做升降导向，锯架沿立柱做垂直进给运动的时候，不会出现悬臂结构常见的偏摆问题，锯切过程中锯条的张紧稳定性更好，切口的垂直度偏差能控制在金属下料的公差要求范围内。锯架的旋转角度调节结构做了刻度定位设计，不管是0度垂直直切，还是正负角度的斜切，都能通过锁紧机构快速固定锯架角度，不需要额外做划线找正，针对钢结构加工里常见的斜口型材、坡口预制件的加工需求，能省去后续的坡口铣削工序，直接完成定角度锯切。

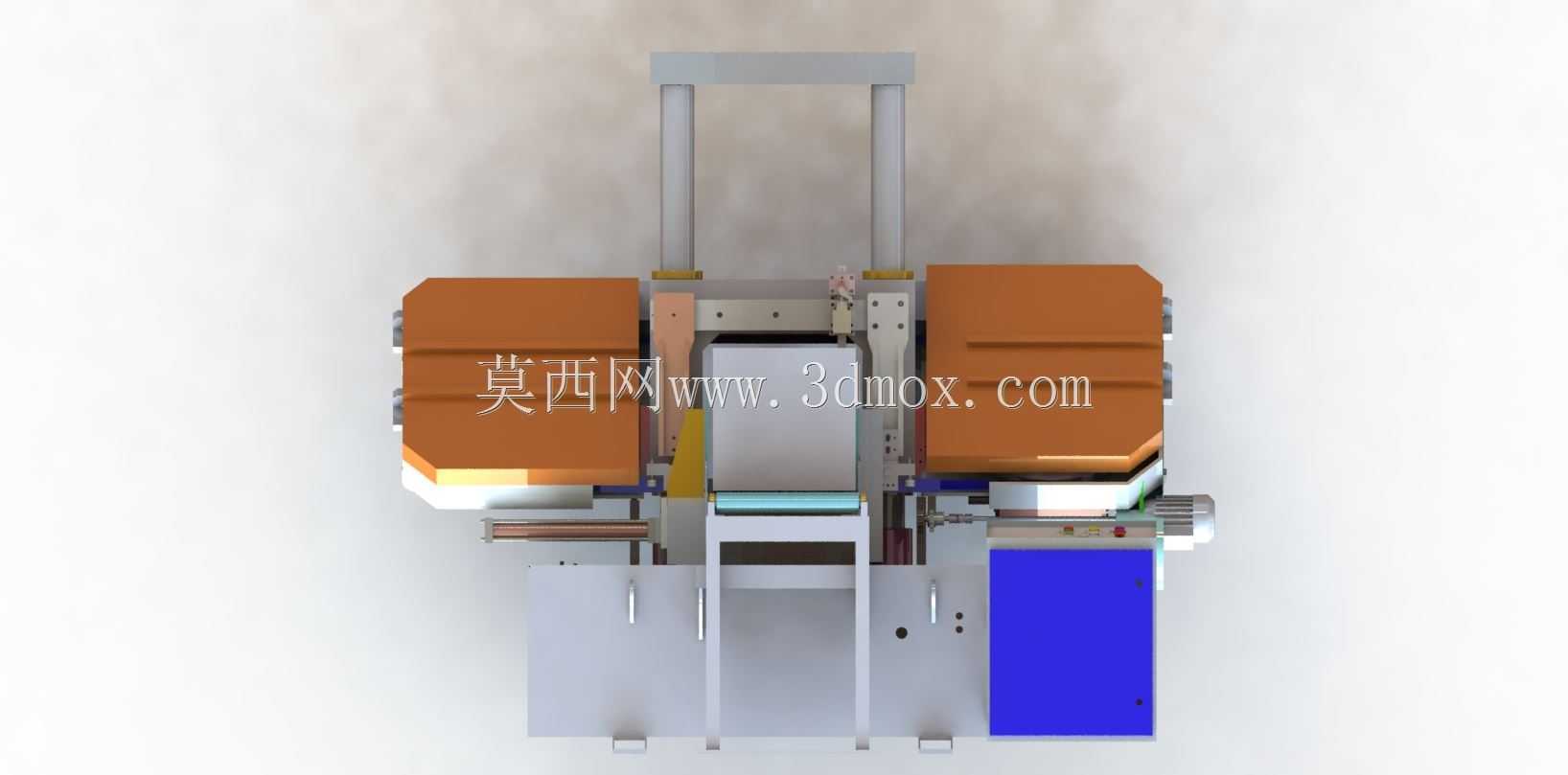

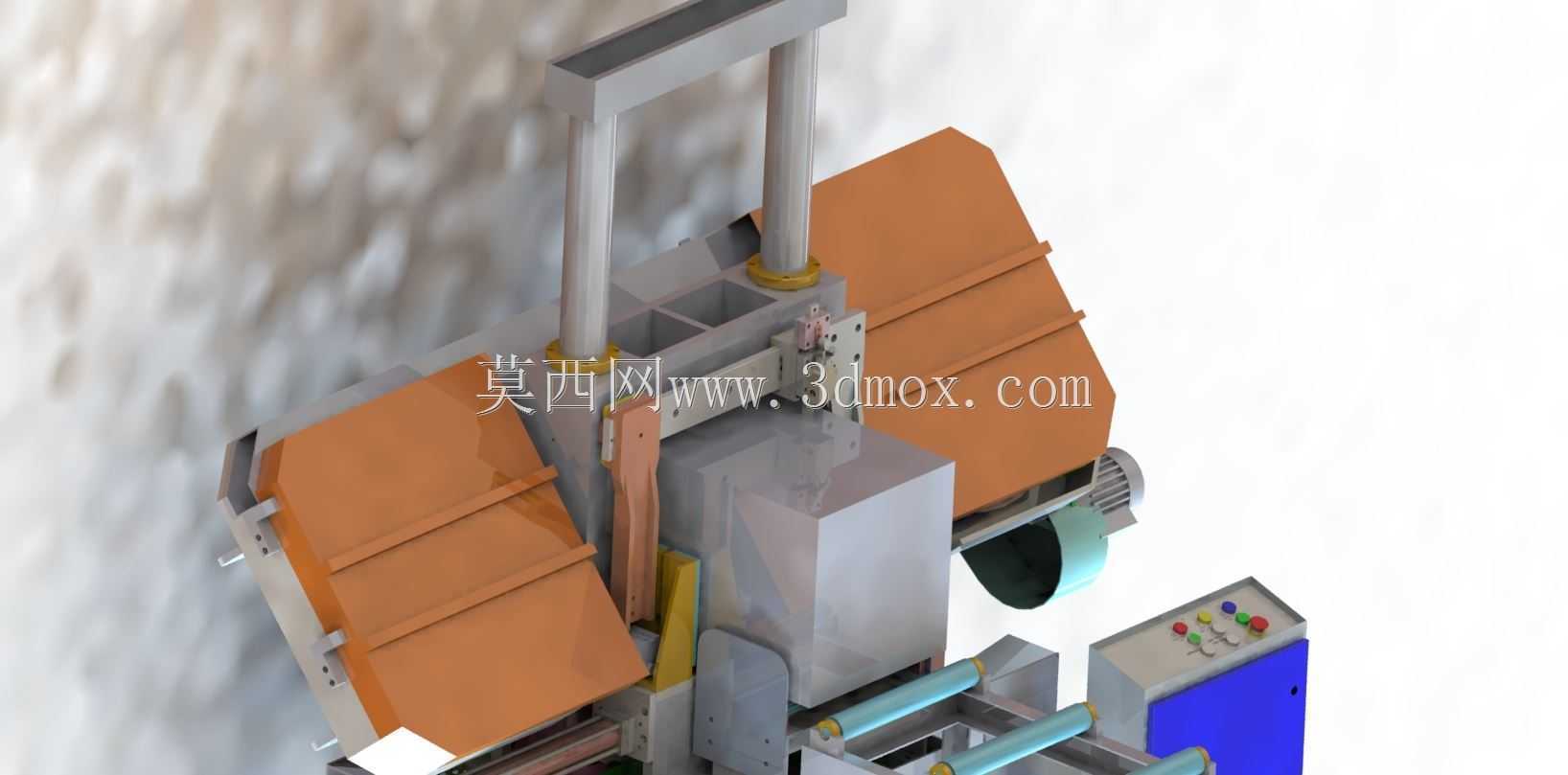

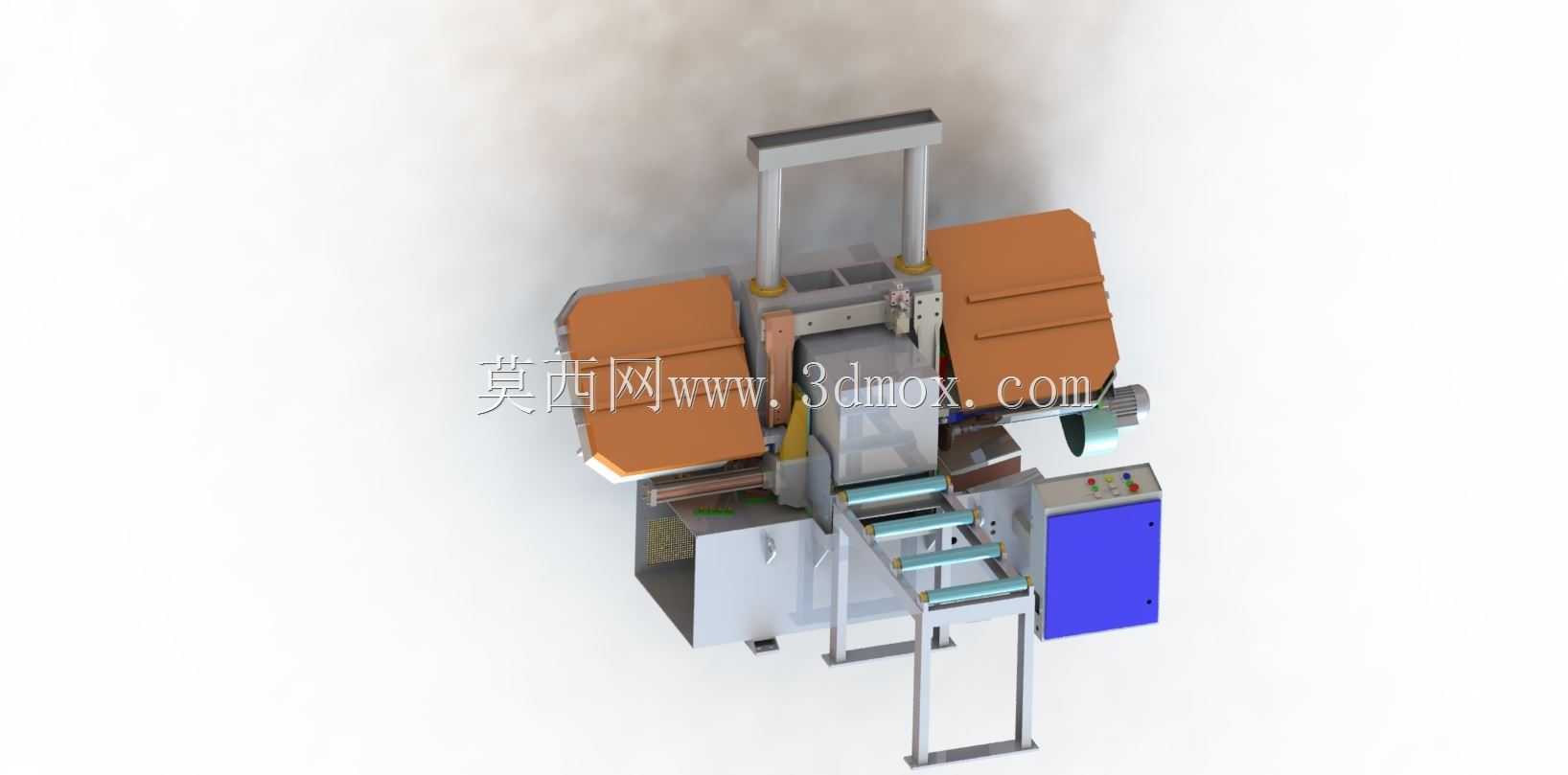

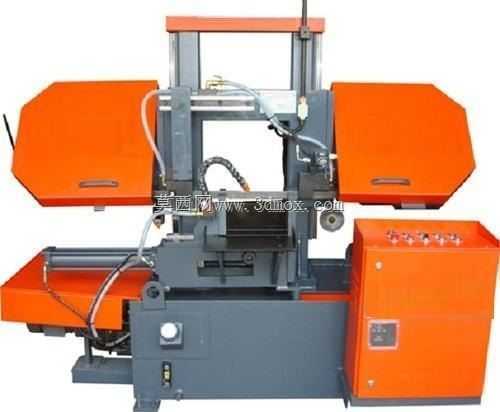

　　设备的整体布局做了分区设计，左侧是锯切主工作区，锯轮外罩采用开合式防护结构，日常更换锯条、检查锯轮磨损的时候不需要完全拆解外罩，掀开防护盖板就能完成操作；锯条的导向臂做了可调节设计，针对不同宽度的加工材料，可以调整导向臂的间距，缩短锯条自由段的长度，减少锯切过程中锯条的扭动，延长锯条使用寿命的同时提升切口平整度。右侧是液压与电气控制集成区，液压站、控制阀组、操作按钮都集成在这个柜体里，进给压力、锯条转速的调节控件都布置在操作面的伸手可及位置，操作人员站在设备正面就能完成所有参数调节与上下料操作，不需要绕到设备侧面调整，符合下料车间的操作动线设计。

　　夹紧机构采用液压双钳口设计，固定钳口和活动钳口的夹紧面做了防滑齿纹处理，针对表面光滑的圆钢、薄壁管材，夹紧的时候不会出现材料打滑、管材夹变形的问题，钳口的高度做了适配设计，最大夹紧高度和锯切的最大尺寸匹配，不会出现大尺寸材料夹不紧、小尺寸材料夹偏的问题。冷却系统的喷嘴对准锯条切削位置，切削液顺着锯条流向切口，既能带走锯切产生的热量避免锯条过早退火，也能及时冲掉切口处的金属切屑，减少切屑对锯条齿部的磨损，切屑随着切削液回流到设备底部的集屑槽，清理的时候只需要抽出集屑槽就能完成切屑清理，不需要钻进设备底部掏屑。

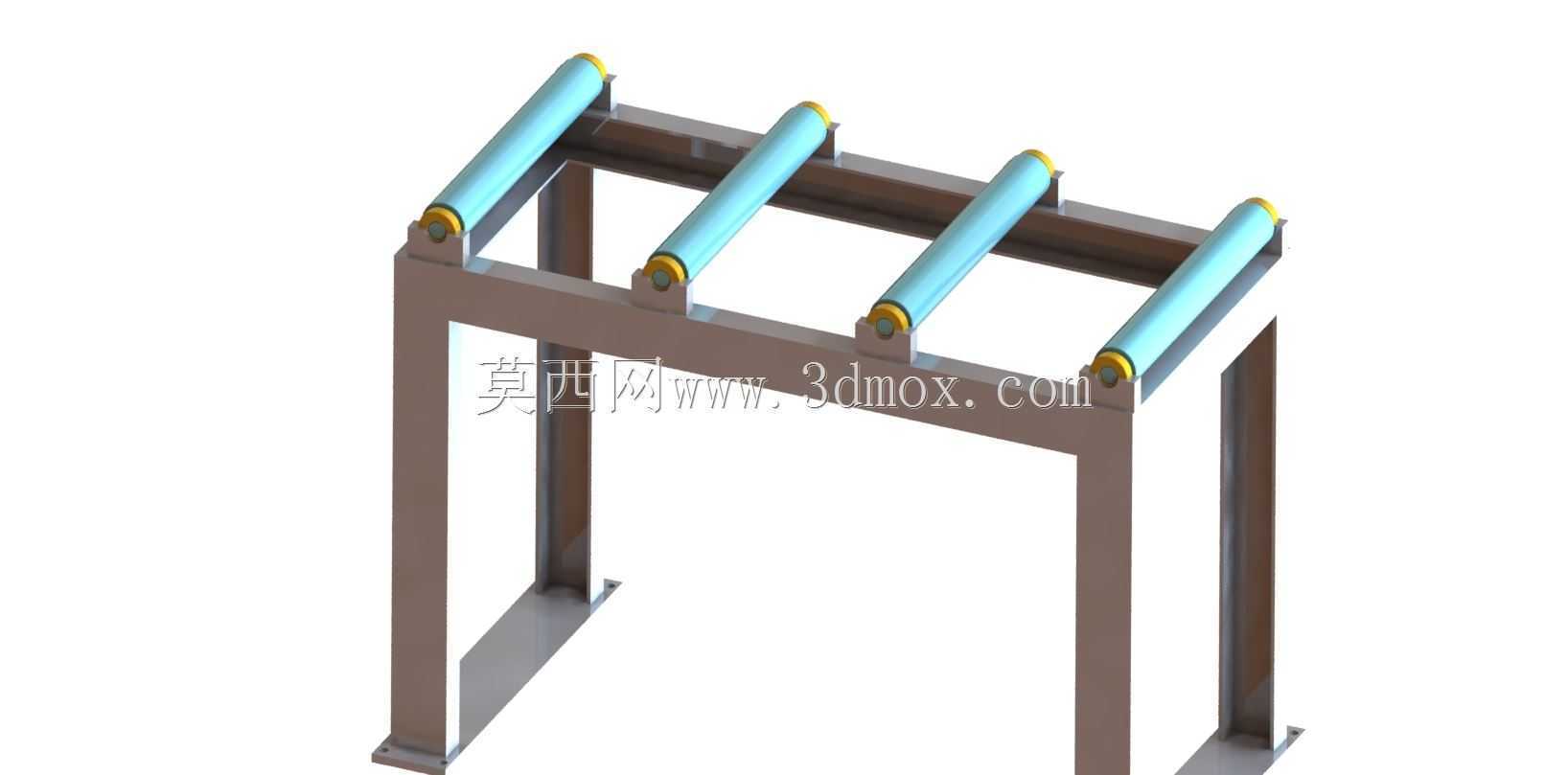

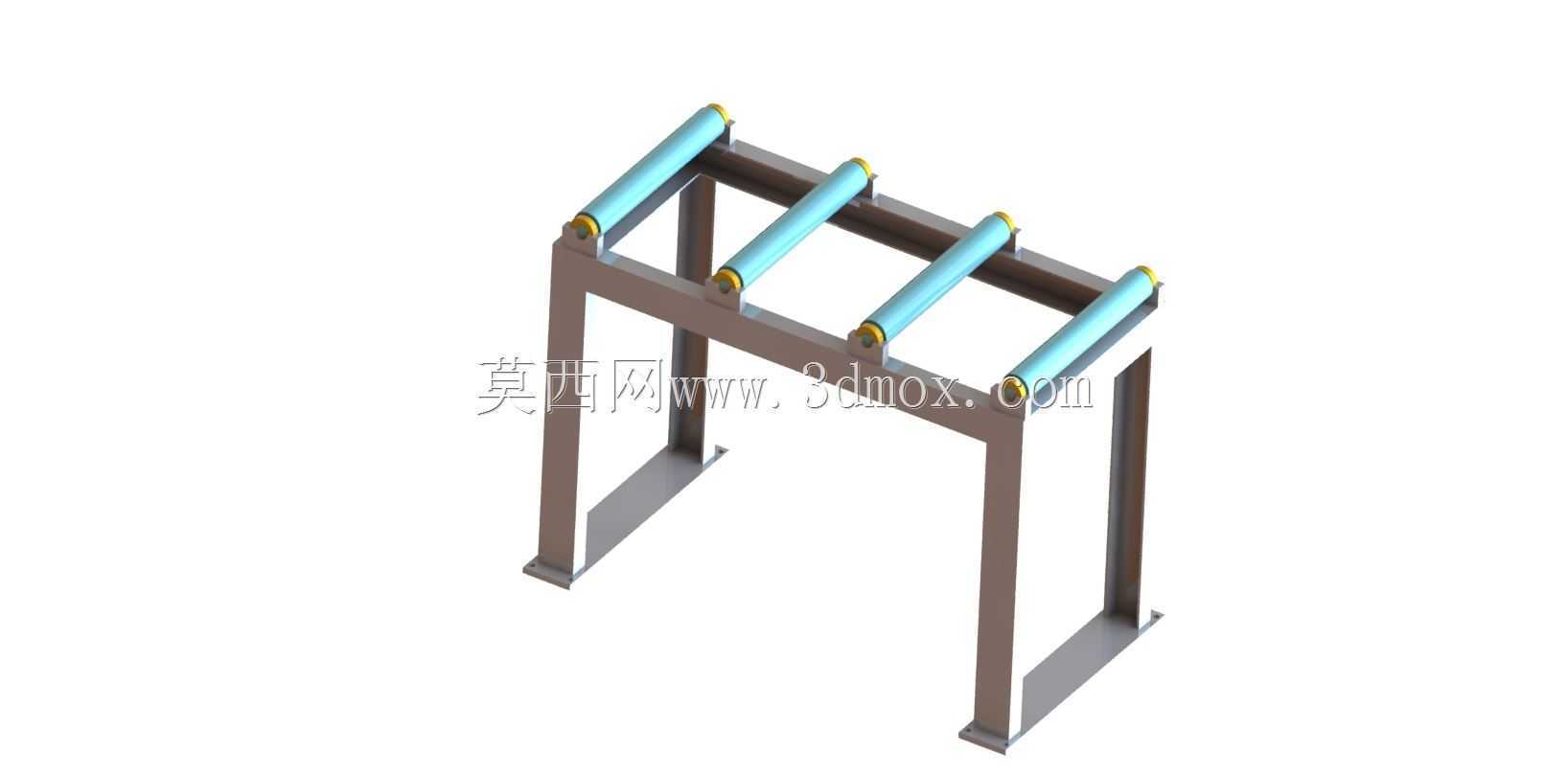

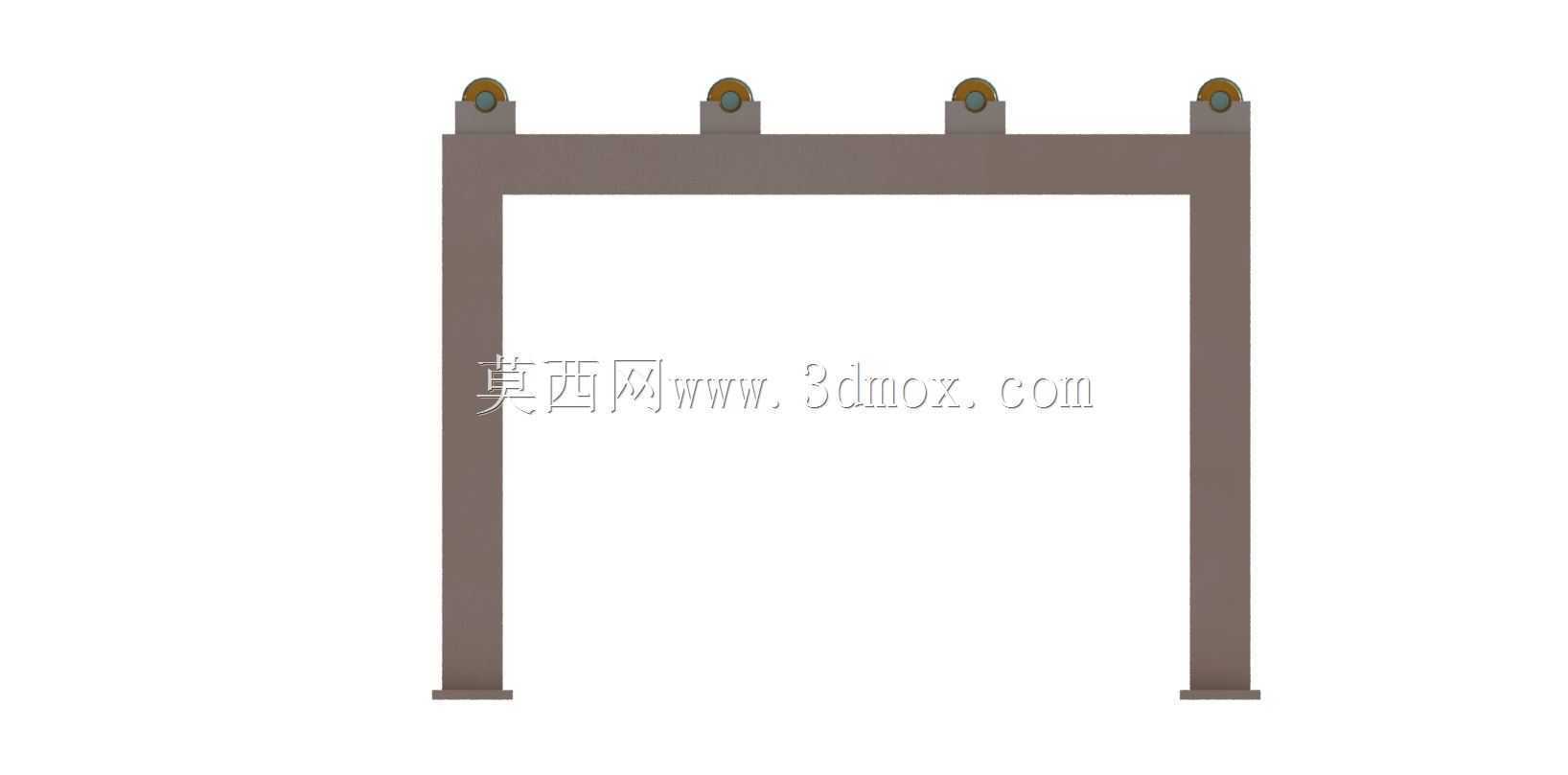

　　从安装边界来看，设备的整体占地尺寸按照常规工业车间的通道宽度做了适配，不需要做特殊的地基预埋，只需要在硬化的车间地面上打膨胀螺栓固定机脚就能完成安装，设备的进料高度和常规车间的辊道输送线高度匹配，可以直接对接上下料辊道，组成自动化下料生产线，不需要额外做高度转接。半自动模式下，设备可以完成自动进给、锯切到位自动抬刀、停机的流程，操作人员只需要完成上料、定尺、夹紧的操作，就能完成单循环加工，手动模式下可以针对特殊材料、异形件做微调进给，适配小批量特殊工件的锯切需求。

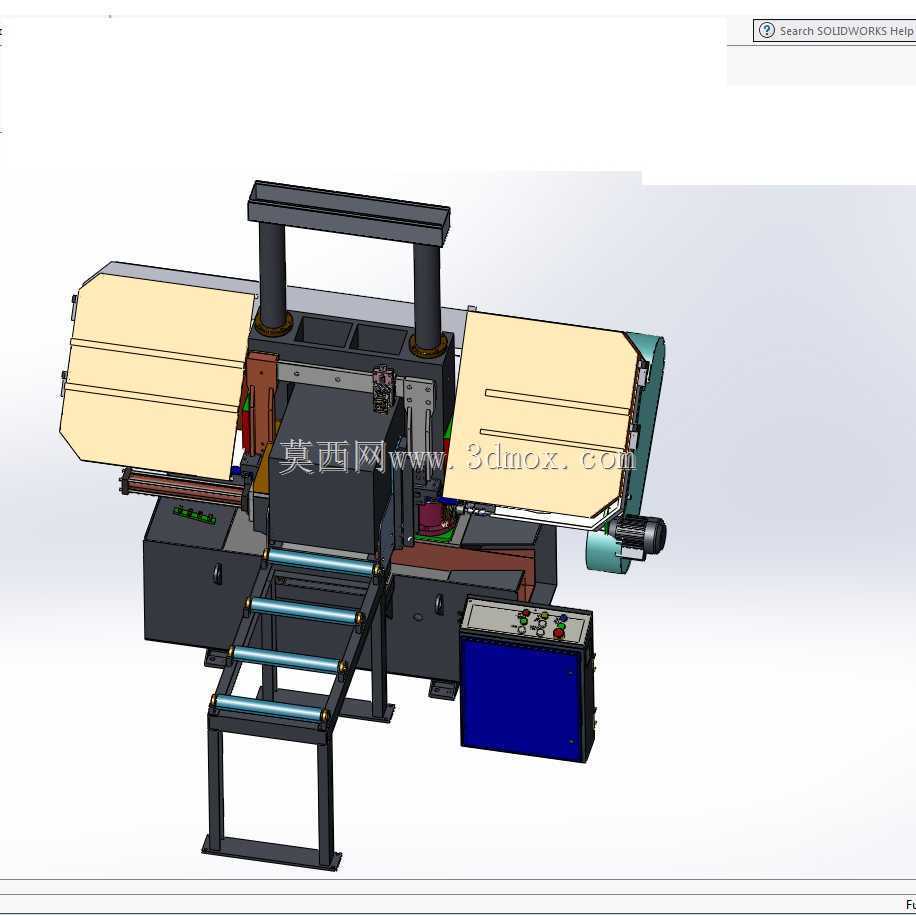

　　整套结构的建模过程中，所有运动部件都做了干涉检查，锯架升降、角度旋转、钳口夹紧、锯轮运转的行程范围内都没有结构干涉，各个润滑点的位置都做了预留，日常维护的时候可以直接通过预留的注油孔给导向套、丝杠、轴承加注润滑脂，不需要拆解周边结构。锯条的张紧机构采用蜗轮蜗杆调节结构，张紧力可以通过张紧度指示标识直观判断，避免张紧力过大导致锯条断裂、张紧力不足导致锯条跑带的问题。针对不同材质的加工需求，锯轮的转速可以通过变速机构调节，锯切低碳钢、不锈钢、铝合金等不同材料的时候，可以匹配对应的线速度，保证锯切效率和锯条寿命的平衡。
