户外可伸缩遮阳挡雨帆布顶棚结构

　　这套可伸缩帆布屋顶结构主要面向户外半开放空间的临时遮蔽需求，常见于庭院休闲区、临街商铺外摆位、露天餐吧、市集摊位、厂区临时装卸区以及住宅露台改造场景。它的核心作用是在晴天阻挡直射阳光降低区域热辐射，雨天快速展开形成连续挡水面，同时在不需要遮蔽时能够收拢，避免长期承受强风荷载，也减少篷布在无使用需求时的紫外线老化时长。

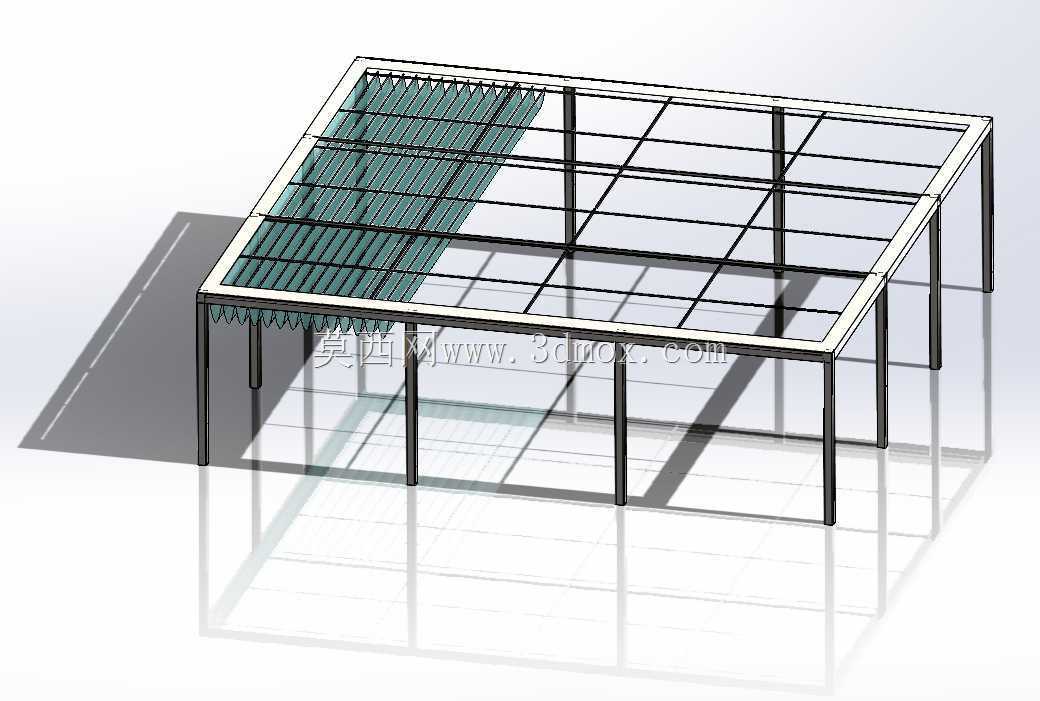

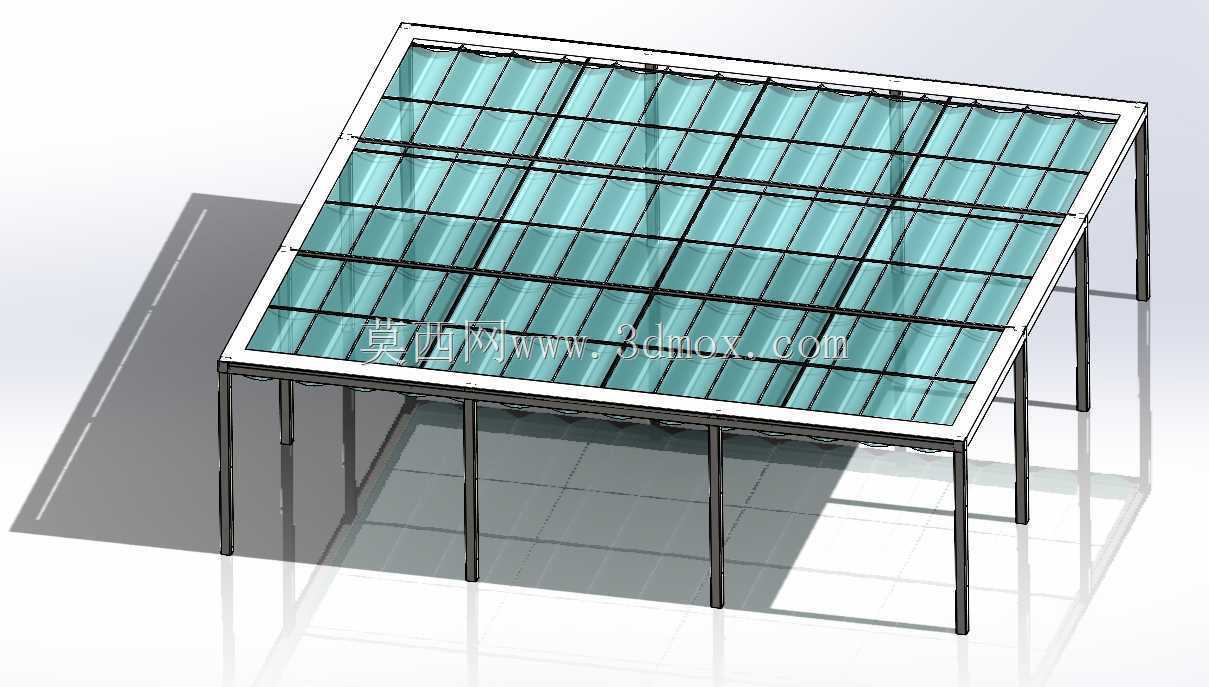

　　从实际使用逻辑来看，伸缩顶棚区别于固定雨棚的关键点在于活动行程与受力状态的切换。展开状态下，篷布被两侧牵引构件拉平，形成带有微小排水坡度的张紧面，雨水不会在布面中部积存形成兜水凹陷；收拢状态下，活动横梁沿导向方向退回固定端，篷布按折叠轨迹自然堆叠在支架根部，整体迎风面大幅缩小，台风来临前可快速收回，降低整体风阻。

　　结构组成上，整套装置包含固定安装基座、纵向导向支撑梁、可移动牵引横梁、篷布连接压条以及端部张紧调节件。固定基座负责将整套顶棚荷载传递到墙面或后置钢立柱上，建模时需要重点核对安装孔位的间距与锚栓边界，避免现场装配时与既有建筑外立面的龙骨、窗框发生干涉。导向支撑梁采用长直型材构型，既承担活动横梁的滑行导向，也作为篷布展开后的上部承力骨架，其截面选型需要兼顾挠度控制与自重控制：跨度过大时梁体中部下挠会直接导致篷布张紧度不均，出现局部褶皱积水。

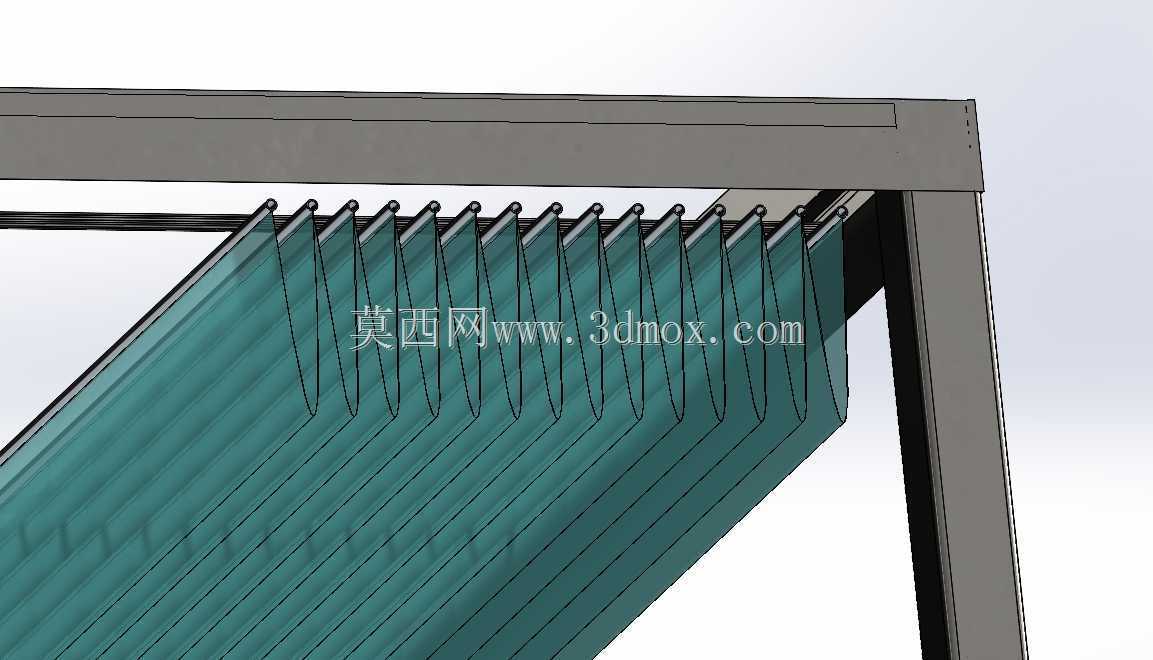

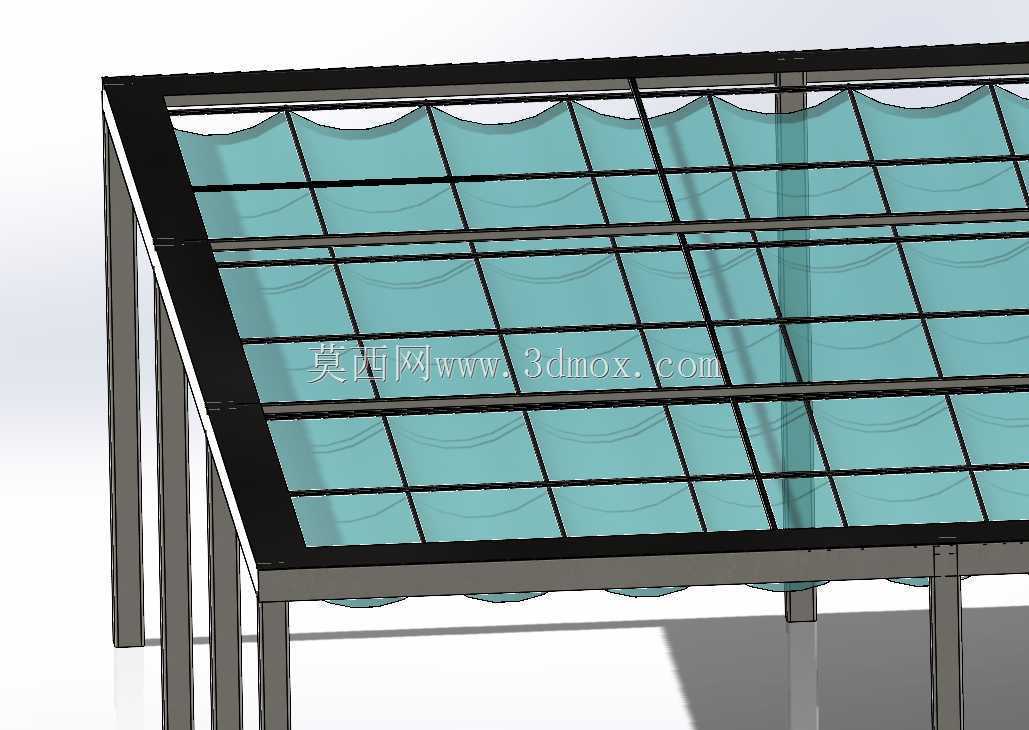

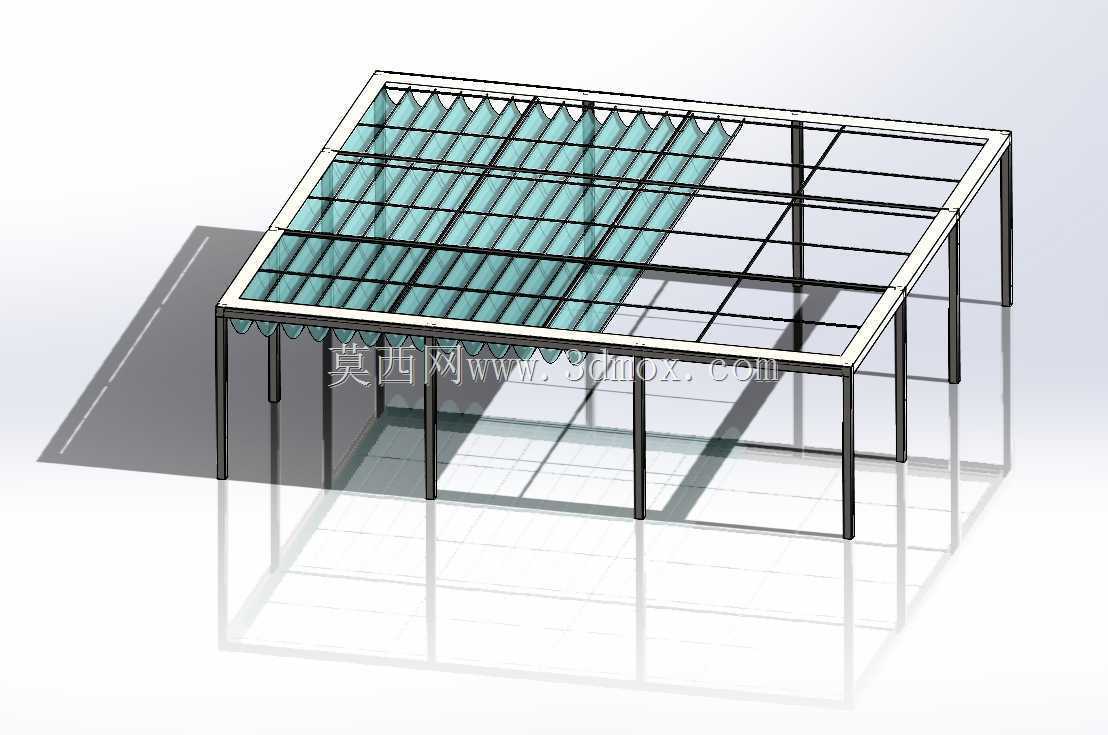

　　篷布部分的设计思路偏向实用化，布面四周预留包边并内嵌连接孔，通过压条与活动横梁、固定梁锁紧，边缘张紧量可通过端部调节件微调，长期使用后篷布出现松弛时无需整体更换，重新调整张紧行程即可恢复布面平整度。布面整体沿伸缩方向布置，折叠时每一段篷布的弯折位置对应横梁移动的等距区间，建模过程中需要同步验证完全展开、半展开、完全收拢三种极限位置的空间姿态，确认篷布折叠后不会超出支架侧边轮廓，也不会与下方通行人员、摆放设备发生磕碰。

　　安装边界方面，这类顶棚既可以采用单侧墙面悬挑固定，也可以搭配独立立柱形成双侧支撑的独立遮阳区。墙面固定场景需要确认安装面的承载能力，砌体墙面需要额外预埋钢板或穿墙加固，不能直接用膨胀螺栓固定在装饰层上；独立立柱场景则要核对立柱底部的预埋件尺寸，保证立柱间距与导向梁长度匹配，预留出篷布收拢后的堆叠空间，同时顶棚最低点需要满足通行净空要求，避免人员走动时碰头。

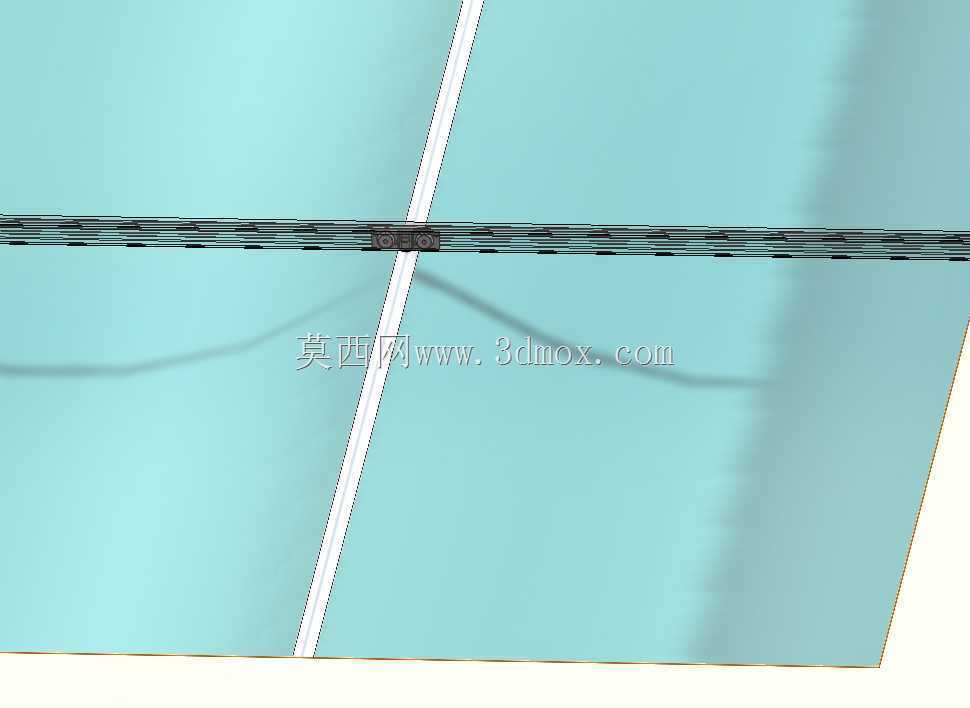

　　在结构细节处理上，活动横梁的滑行配合面预留了合理间隙，既保证推拉过程顺畅无卡滞，也避免间隙过大导致横梁运行时上下晃动。篷布与金属骨架的连接位置做了过渡压边，避免布面直接接触金属锐边被切割磨损。整体外形为长条形平面遮蔽构型，展开后覆盖区域规整，可根据下方使用场地的长宽调整导向梁长度与横梁跨度，适配不同面积的户外遮蔽场景。三维建模完整还原了伸缩运动的全行程姿态，可直接用于户外遮阳设施的方案演示、结构干涉检查以及施工安装前的布局核对，帮助设计人员提前确认篷布折叠轨迹、支架安装位置与周边建筑环境的匹配关系。
