商用滚轴式地毯烘干辊筒结构设计

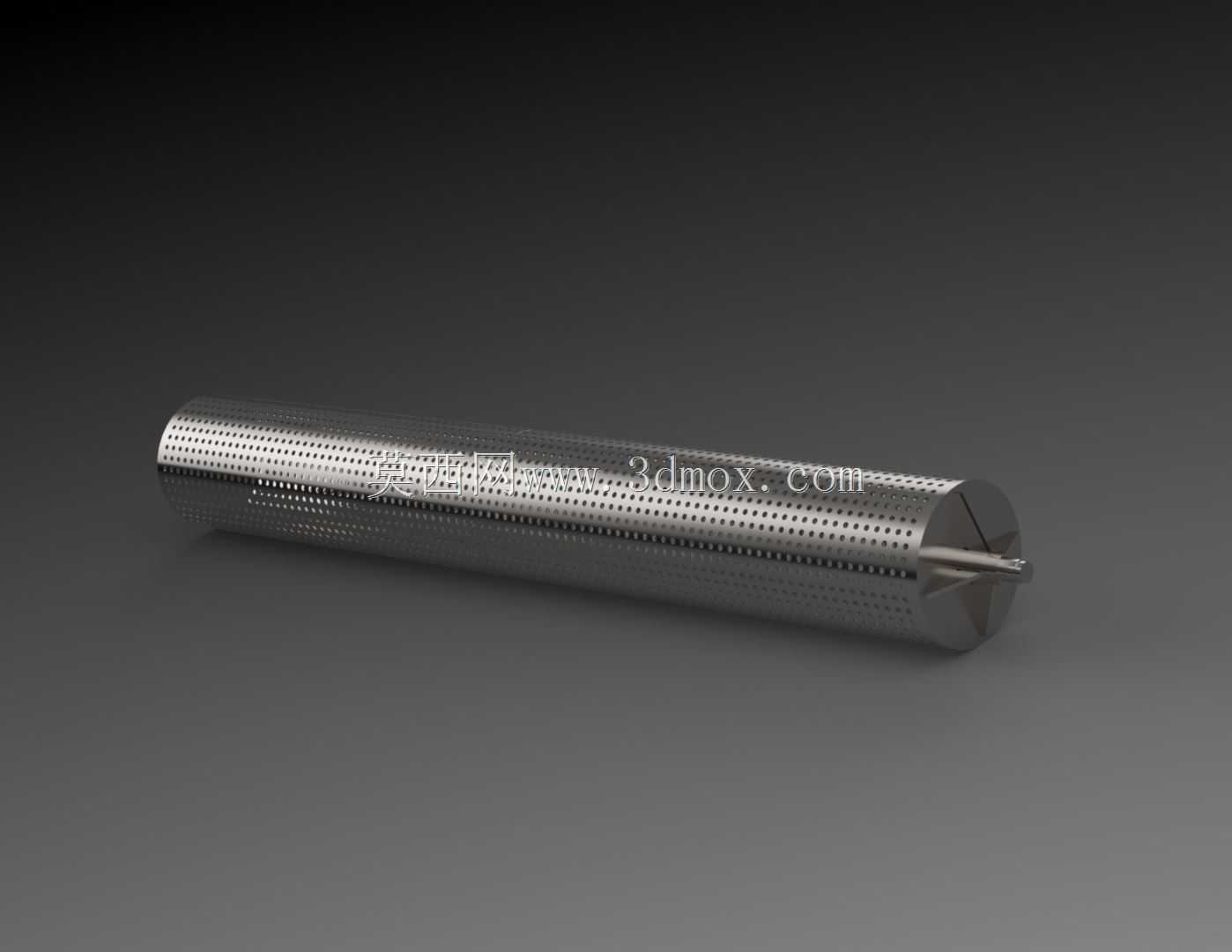

　　该三维结构呈现的是商用清洁场景中地毯烘干设备的核心辊筒部件，整体采用长直圆柱辊体构型，适配酒店、大型商超、写字楼物业、专业地毯洗护门店的大面积地毯清洗后烘干作业流程。在实际洗护工序中，地毯完成高压喷洗、药剂除渍、吸水抽吸工序后，仍会残留15%-25%的含水率，自然晾晒不仅耗时久，还易出现毯面霉变、背胶脱层、纤维板结的问题，该辊筒作为烘干设备的核心执行构件，既承担热风导流扩散的功能，也可作为毯面输送承托辊，带动湿毯匀速通过烘干腔体。

　　从结构设计逻辑来看，辊体周身均匀排布矩阵式贯通通风孔，孔位采用交错阵列布局，避免同向开孔导致辊体径向刚度出现薄弱截面，开孔区域覆盖辊体90%以上的圆柱工作面，热风可从辊体内腔通过通孔径向喷出，直接穿透贴附在辊面的地毯纤维层，将毯面纤维缝隙中滞留的水分快速汽化带走，相比传统外置风机直吹毯面的烘干形式，内置风道的辊筒出风更均匀，不会出现局部过热烤焦毯面、边角区域烘干不到位的问题。辊体两端设置同轴连接轴头，一端预留动力输入对接位，可与减速电机输出轴通过联轴器直连，另一端设置旋转接头安装位，热风管路通过旋转接头向转动状态的辊体内腔持续输送高温干风，避免管路随辊体扭转缠绕。

　　在外形尺寸与安装边界层面，该长辊的长径比适配大幅宽地毯的通行需求，有效工作长度覆盖常规4米幅宽以内的满铺地毯，辊体外径经过动平衡校核，壁厚选取兼顾结构刚性与热传导效率，既不会因壁厚过大导致辊体自重过高、驱动负载冗余，也不会因壁厚过薄在满幅毯面张紧压力下出现径向挠曲变形。安装时辊体两端轴头通过带座轴承固定在烘干设备的机架侧板上，轴向预留2-3mm的热膨胀间隙，避免设备持续工作升温后辊体热伸长顶死轴承座；辊面与相邻输送压辊的间隙可根据地毯厚度调整，适配5mm薄款圈绒地毯到20mm厚款长绒地毯的通过需求，辊体的安装同轴度公差控制在0.2mm以内，防止高速转动时出现径向跳动，导致毯面走偏、刮蹭毯面纤维。

　　设计过程中针对辊体的开孔强度做了专项校核，交错排布的通孔之间保留足够的实体筋带，辊体整体的抗扭、抗弯性能满足1.2倍额定张紧负载下的长期运行要求，材质选用导热性优良的金属基材，表面做钝化防锈处理，长期接触高湿热风、清洁药剂残留也不会出现锈蚀掉渣，污染毯面。该结构同时兼顾了送风与输送双重功能，省去了外置送风风道的冗余空间，让整台烘干设备的腔体布局更紧凑，热风利用率相比外置吹风形式提升40%以上，在连续批量地毯洗护作业中，可将单幅地毯的烘干时长压缩至原有自然晾干的十分之一，大幅提升线下洗护门店的日处理订单量。
