这套三维结构围绕室内水培种植单元的供液回路展开,核心执行部件为小型隔膜式输送泵,布置在层架下部的储液桶与上层栽培槽之间,承担营养液循环、增压输送和管路回流的作用。模型没有孤立展示单个泵体,而是把泵、过滤筒、快插接头、输水管、栽培面板、植株定植孔、储液桶以及铝型材支撑框架放在同一装配环境中,能够直接反映设备在真实水培工位上的安装关系与管路走向。

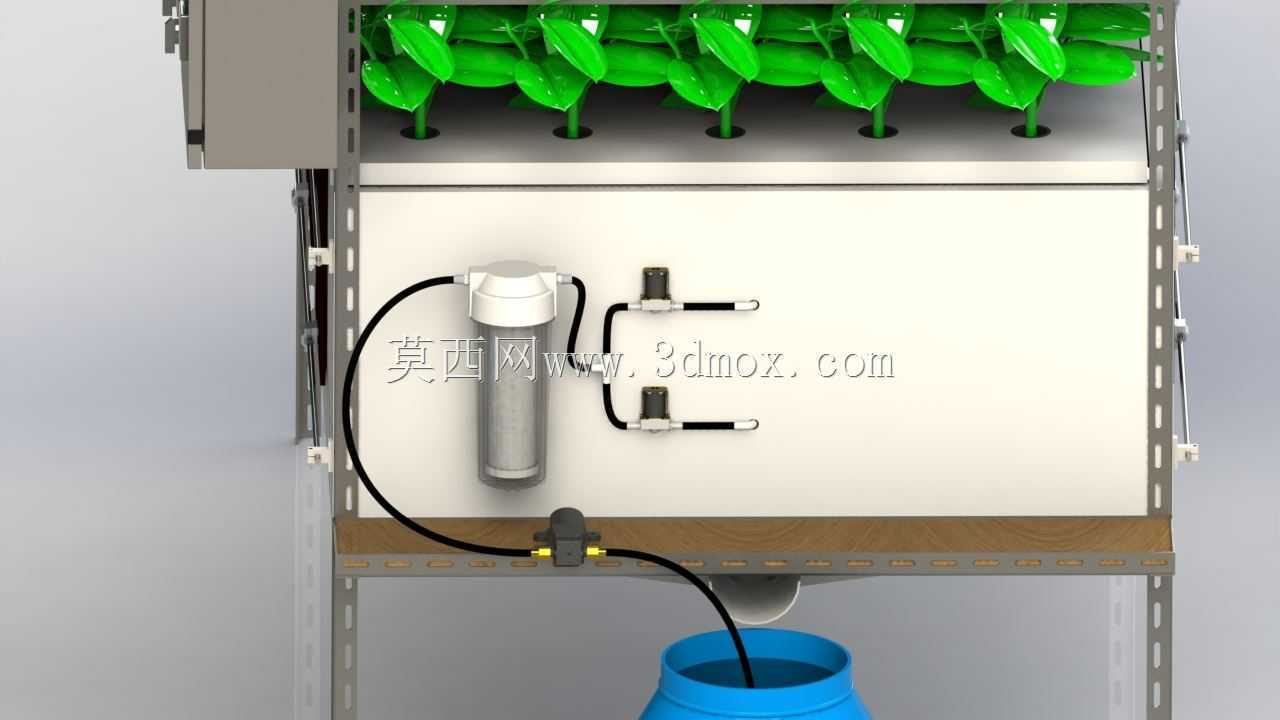

从现场布置看,营养液由下方蓝色储液桶经吸入管进入隔膜泵,泵出口通过黑色软管连接至立式过滤筒,过滤后的液体再沿水平管路分配到上层种植区域。栽培面板上预留多组定植孔,绿色植株模型用于标示作物生长空间,面板下方形成封闭或半封闭的营养液流通区。回液与供液管路通过弯头、快插接头和固定卡件完成连接,管路上方设置两支带手柄的控制阀件,可用于支路通断、流量调节或维护时截断液路。
隔膜泵本身适合小流量、中等压力、需要自吸能力的供液场景。相比普通离心泵,它对短时干转、入口液位低于泵体的工况更友好,启动阶段不需要复杂灌泵过程;泵腔通过隔膜往复变形改变容积,配合阀片完成吸入和排出,输送过程中液体与运动机构隔离,对含少量肥份、气泡或微小杂质的水培营养液具有较好适应性。在家庭种植柜、实验栽培架、温室育苗车以及小型植物工厂中,这类泵常被用作循环动力源,使储液桶中的肥液持续经过根系区域,保证溶氧、养分和水分供应稳定。
结构设计上,泵体被放置在层架中部偏下的木板安装面上,既缩短了吸液管长度,又避免泵体占用上部栽培空间。吸入管向下伸入储液桶,管口应保持在最低工作液位以下,同时与桶底保留间隙,防止沉积杂质直接进入泵腔。出口侧先经过滤器再进入分配管路,这种顺序有利于拦截肥液中的颗粒、根系碎屑和未完全溶解的肥料结块,降低喷嘴、滴灌孔或窄管路堵塞概率。过滤器采用透明或半透明筒身形式,在实际设备中便于观察滤芯污染程度,外壳顶部和底部设置接口,维护时可单独拆下清洗,不必大范围拆卸主管道。
管路走向遵循少弯折、少高点、便于排气的原则。泵出口到过滤器之间采用柔性软管,可吸收泵体运行时的微小振动,降低刚性接头长期受交变载荷导致松动的风险。过滤器后方的水平管路由管夹固定在白色背板上,两支控制阀朝外布置,手柄操作方向清晰,人员站在架体前方即可完成开关动作。黑色软管在转角处保留合理弯曲半径,没有出现急折或贴边压扁的情况,这对保证吸程和流量稳定性很关键。若弯曲半径过小,管路内壁会形成局部缩颈,增加吸入阻力,严重时还会造成气液混合、泵体噪声增大和流量脉动。
安装边界方面,整套系统受铝型材框架层高限制,泵体、过滤器和阀件均布置在栽培面板下方的维护空间内。上层植株高度决定了顶层净空,泵组所在层则需要预留手部操作空间,尤其是过滤器拆装方向、阀柄旋转范围和软管插拔位置,不能被立柱或层板遮挡。储液桶位于架体底部开口下方,桶口与吸入管之间应保留对位余量,便于换桶、清洗和补液。背板不仅承担视觉遮挡作用,也为管夹、阀件和线缆固定提供安装面;木质或复合板承载面需要考虑泵体重量、运行振动以及潮湿环境下的耐久问题,实际量产时可增加防腐衬板、减振垫和漏液接盘。
在建模细节上,装配体保留了隔膜泵的圆柱电机段、泵头连接段、出口接口以及底部支撑形态;过滤器的上盖、筒身、滤芯轮廓和两侧接口均有明确表达;快插接头、弯头、阀柄、软管直径和管卡位置比例协调,可用于检查干涉、评估维修路径和制作二维布置图。植株模型虽然不是机械功能件,但它把栽培密度、叶片伸展范围和根系上方空间关系直观呈现出来,设计人员能够据此判断管路是否影响定植、收割和整层清洗。
工程应用中,这类结构还需要结合流量、扬程、管路内径和过滤器压降进行校核。泵的脉动输出会在软管中产生周期性振动,长直管路应增加固定点;吸液管要尽量减少漏气点,接头密封不可靠会破坏自吸能力;回液路径应保证顺畅,避免栽培槽内液位过高淹没根系。若用于多层架扩展,可在泵出口设置分流支管和调压支路,使不同层位的供液量保持均衡。整体来看,该模型把动力、过滤、控制、输送和种植终端整合在一个紧凑架体中,适合作为小型水培循环系统方案布局、管路干涉检查和泵组选型验证的三维参考。
