罗茨式双叶螺旋增压泵腔体结构

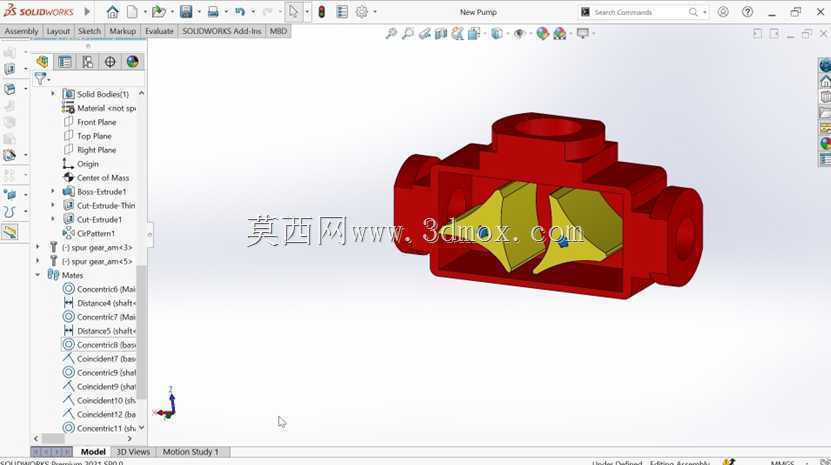

　　这套结构围绕罗茨式容积输送的核心工作逻辑展开，外观上最醒目的是剖开的红色泵壳，以及壳体内一对相向布置的黄色螺旋转子。转子采用三叶/双叶轮廓的浓缩构型，轮廓线参考鲁洛四面体的包络思路，使两个转子在旋转过程中始终保持小而稳定的啮合间隙，既避免实体接触，又能把进气侧与排气侧的容积分隔开。泵壳左右两侧设置同轴的圆形通道，分别承担介质吸入与排出；顶部凸起的接口可用于排气、安全阀连接或旁通管路布置，底部和侧部的实体壁厚则承担承压、密封和支撑作用。在污水处理曝气、粉体气力输送、冶金助燃、化工负压抽吸等场景中，这类设备通常作为罗茨鼓风机或增压泵使用，重点不在于产生高扬程，而在于提供相对稳定的流量和强制输气能力。与离心式叶轮不同，

　　罗茨转子不靠叶片对介质持续做功，而是通过转子与泵壳之间形成的封闭基元容积，把一定量的气体从入口端推移到出口端。因此，建模时必须优先保证转子型线、壳体内腔和端盖安装面之间的空间关系。转子的螺旋扭曲形态有利于降低直叶罗茨在啮合切换时产生的脉动，使排气过程更连续，噪声和冲击也相对缓和；但扭曲角不能脱离加工与装配条件单独增大，需要兼顾端面间隙、径向间隙、转子轴向长度以及同步齿轮的相位关系。泵壳内腔不是简单圆筒，而是要围绕转子外圆形成包容型面，同时在进出口区域留出足够的通流截面，避免气流在开口边缘产生过大节流。侧壁法兰面需要与端盖、轴承座和密封件形成统一安装基准，孔位分布应围绕承压边界对称布置，使螺栓预紧后壳体变形尽量均匀。

　　顶部接口与主腔交汇处应设置圆滑过渡，减少应力集中和流道突扩。若用于气力输送，入口通道还需考虑颗粒落入后的清理空间；若用于鼓风机，则要关注温升带来的热膨胀，转子与壳体之间的冷态间隙不能按静态最小间隙盲目压缩。从三维结构检查角度看，转子运动包络与壳体内壁、端盖内侧之间必须逐一做干涉核查，尤其在螺旋曲面扭转后，端面边缘和转子峰部容易在特定相位出现视觉上不易发现的接触。同步齿轮虽然未在展示结构中完全展开，但转子相位关系必须在装配层级里锁定，任一转子的角向错位都会改变啮合间隙，甚至造成运行擦碰。轴承、轴封和端盖的位置应沿转子轴线形成清晰支撑跨距，靠近叶轮侧的密封要承受压差和介质污染，外侧轴承则负责承受径向载荷与少量热伸长。安装边界上，

　　左右管口中心高、顶部接口方位、底脚支撑面以及端盖螺栓孔分布，都是整机布置时需要提前确认的尺寸。泵体与管道连接时不宜让管路重量直接压在壳体接口上，进出口应保留拆装空间，端盖外侧也要留出齿轮和轴承维护位置。对于选型人员而言，这类结构的价值在于直观呈现容腔变化和转子配合关系：壳体负责形成密闭工作腔，转子负责推移介质，进出口决定流向，端盖和轴系保证连续运转。设计时不能只追求曲面造型饱满，而要把间隙链、密封线、承压壁、流道开口和装配顺序一起纳入考量，才能使模型从外观展示转化为可用于结构评审、运动校核和方案沟通的工程对象。
