手动可调式精密定量液体加注装置

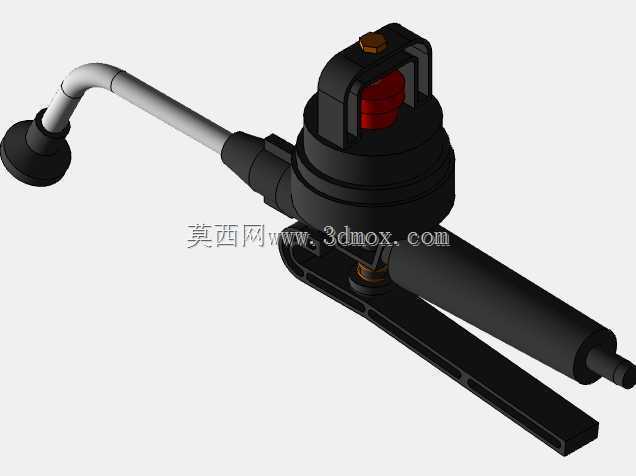

　　在小剂量流体分装、实验室试剂移取、小型化工配料以及日化小样灌装场景中，常规敞口倾倒很难稳定控制0至25毫升区间的出料量，操作人员往往需要反复观察刻度、补料或者擦除溢出残液，批次一致性差且容易造成高价值试剂浪费。这套手动精密液体加注结构正是围绕小容量定量给料需求搭建，整体采用手持枪式布局配合外置储料针筒，无需外接气源与电源即可完成单次定量排液，适合在无压缩空气管网的实验台、小样试制工位、野外采样点以及小型作坊产线快速部署。从结构拆解视角看，装置核心由三部分构成：前端弯曲出液硬管搭配锥形吸排料嘴，中段为带红色容量视窗的计量调节阀体，后端横向布置圆柱形推料缸体，底部延伸出长条形安装托板。出液管采用折弯成型的金属管路，

　　弯折角度经过工位操作姿态校核，操作人员握持阀体时出料嘴可自然伸入口径较小的试剂瓶、样品管或者模具注料口，避免竖直加注时管路与容器边缘干涉；端部的黑色橡胶吸头既可以在吸料阶段直接插入储液桶抽取介质，也可以在排料时贴合瓶口端面，减少液体沿外壁滴落污染台面。中段阀体顶部的旋钮用于设定单次行程对应的排液容积，红色视窗对应内部活塞的行程限位区间，调节时通过旋转改变限位挡块位置，将柱塞的可移动距离锁定在目标刻度，0至25毫升范围内可按需微调；阀体侧面的黑色换向拨块负责切换吸料、排料两个工位，拨块内部的流道切换结构连通料缸与出液管路，向后拉动推料手柄时缸内形成负压将介质吸入筒身，向前推压时缸内液体沿出液管定量挤出，整个流道无复杂迷宫结构，

　　拆卸后可直接接触内壁完成清洗，适配水性试剂、低粘度油料、日化原液等多种无颗粒介质。后端的圆柱形料缸采用透明可视的筒身设计，操作人员在吸料过程中可直接观察筒内液面高度，及时排查气泡吸入、介质抽空等异常；缸体末端的推杆手柄做了防滑滚花处理，单手按压时施力路径与缸体轴线重合，避免侧向分力导致柱塞偏磨。底部的长条形安装托板并非多余结构，在固定工位使用时可通过托板上的预留槽位将整枪锁定在工作台支架上，释放双手完成容器对位，托板的长度覆盖料缸全程伸缩范围，推杆后退时不会与台面或者支架产生碰撞。建模过程中所有配合边界均按实际装配逻辑约束：折弯管与阀体接口处保留密封件安装槽，柱塞与缸筒之间预留密封圈压缩量，

　　调节旋钮的螺纹行程与25毫升最大量程一一对应，换向拨块的两个工位设置定位钢珠卡槽，避免操作中误碰切换流道。外形布局上整枪重心落在阀体握持区域，装满液体后单手持握不会出现前端低头现象，出液管的弯曲长度适配高度150毫米以内的常规样品瓶，料缸总行程对应的容积冗余略大于25毫升，防止调节到最大量程时柱塞顶死缸体端盖。针对需要频繁更换介质的场景，所有接触液体的零件均设计为可快速拔插结构，无需专用工具即可分离料缸、阀体与出液管，避免不同试剂交叉污染；安装托板的槽口采用长圆孔设计，固定时可根据工位操作高度微调整枪俯仰角度，适配不同高度的容器来料。这套结构没有复杂的电控元件，依靠机械行程限位实现定量精度，维护成本极低，既可以作为独立手持加注工具使用，也能够作为定量给料单元集成到小型半自动分装台、实验试剂预处理工位中，结构设计的每一处轮廓都围绕实际操作中的对位、吸料、定量、排液、清洗全流程展开，没有冗余装饰特征。
