BA IP40R手动液压换向控制阀结构

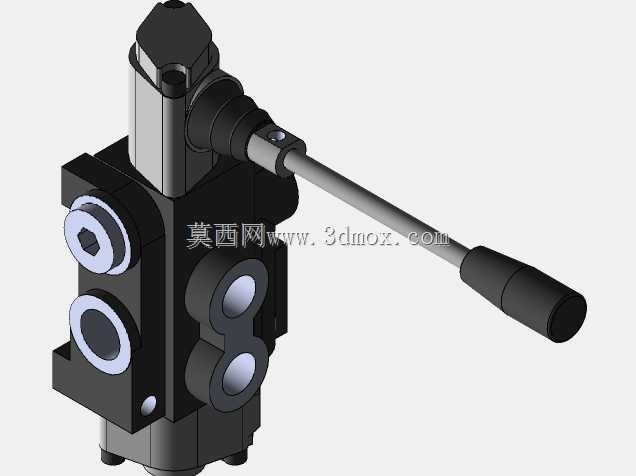

这款手动液压换向控制阀，常见于中小型工程机械、农用液压机具、小型起重设备的液压回路中，作为液压系统的手动操控核心部件，承担着切换压力油流向、控制执行元件启停与换向的作用，比如在小型装载机的动臂操控、农用拖车的液压翻斗、手动液压堆高车的升降动作里，都能见到这类阀的实际应用。从结构设计来看，整体采用集成式块式阀体布局，没有冗余的外接管路，所有油道都在阀体内部加工成型，能有效减少外接管路带来的泄漏点，同时压缩整体安装占用空间。阀体侧面布置的多组油口，分别对应压力油进油、回油以及接执行元件的工作油口，油口采用内螺纹连接形式，适配常规液压管路的接头安装，安装时只需保证油口对接的同轴度，避免密封件偏压失效即可。操作端采用杠杆式手柄结构，手柄长度经过力矩匹配设计，操作人员无需施加过大的扳动力就能完成阀位切换，手柄端部的防滑套能在带油污的操作场景下避免打滑，手柄的摆动角度对应阀内阀芯的行程，每个换向位置都有定位手感，能让操作人员清晰感知阀位状态，避免误操作。设计时优先考虑了手动操作的可靠性，阀芯与阀体孔的配合采用高精度间隙密封，配合表面的粗糙度与形位公差控制严格，能在额定工作压力下保证内泄漏量处于较低水平，减少系统的无功损耗。阀体上的安装固定孔位布局规整，可直接通过螺栓固定在设备的安装面板或者阀组支架上，安装边界清晰，不需要额外设计复杂的转接安装座，能降低设备整体的设计与装配成本。在实际工况使用中，这类阀不需要外接控制油源或者电控信号，完全依靠手动操作就能完成油路切换，适合在没有电控配置、需要人工直接干预操控的液压系统中使用，结构简单可靠，故障点少，日常维护只需要定期检查操作部位的磨损情况以及油口的密封状态即可，对使用环境的适应性较强，在户外、粉尘较多的作业场景下也能稳定工作。
