通用行李牵引挂钩尾翼式拖曳结构

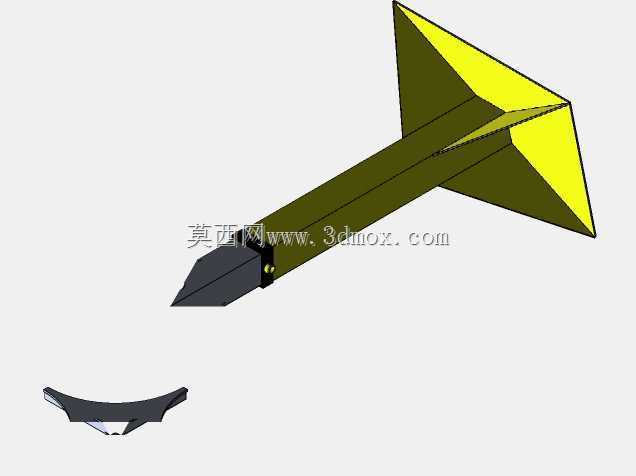

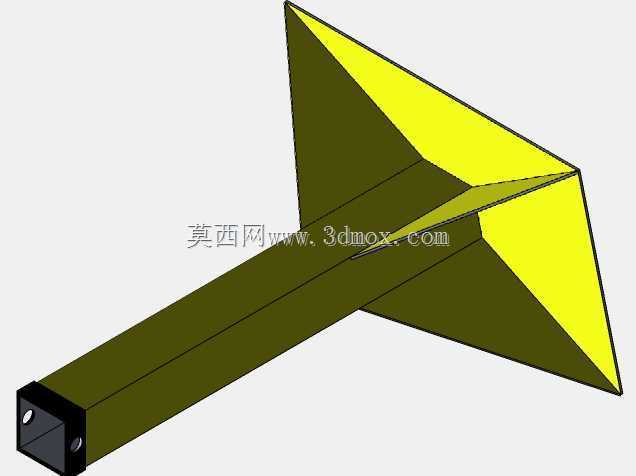

　　这套拖曳挂钩结构面向短途行李转运、厂区物料拖带、轻型挂车接驳这类高频作业场景，整体采用长杆加尾翼稳定面的构型，前端设置楔形快插对接头，后端布置三角翼状受力承托面，区别于常规直杆拖钩仅靠单点销轴承力的设计，尾翼部分的三角折面既可以在拖曳行进过程中抵消拖带方向的侧向摆动力，也能作为挂钩与被拖设备端面的贴合限位面，避免拖行过程中挂钩出现周向转动、脱钩偏移的问题。

　　从实际使用逻辑来看，这类挂钩多用于机场行李拖车头、厂区小型电动转运车、仓储物流拣选拖车的接驳位置，作业时操作人员将前端楔形接头对准被拖行李架端部的对接卡槽推入，销轴穿入锁止孔后即可完成连接，不需要额外拧装多组紧固件，单人几秒内就能完成挂接；脱开时拔出锁止销轴即可直接抽出挂钩，适配多台行李架频繁换挂、流水线端批量转场的作业节奏。尾翼的三角翼面在挂钩插入对接位后，会完全贴靠在被拖设备的端面上，拖曳启动时的瞬时拉力会均匀分散到三个翼面的接触区域，不会像普通细杆拖钩那样把全部拉力集中在销轴孔位置，长期使用下孔位不容易出现椭圆变形、杆体弯折的问题。

　　设计阶段首先要敲定的是安装边界尺寸：前端楔形接头的厚度、锥度要和通用行李拖车的对接卡槽公差匹配，接头两侧预留的销轴孔同轴度需要控制在合理公差范围内，保证锁止销轴可以顺畅穿插；长杆主体的截面尺寸要匹配额定拖曳载荷下的抗弯强度，杆体长度要留出足够的操作空间，既不能过短导致操作人员挂接时手部容易被两车夹碰，也不能过长导致拖行转弯时挂钩杆体扫到周边通道的设备、行人。后端三角尾翼的展开宽度不能超过被拖行李架的端面宽度，避免拖行经过窄通道、电梯门时翼面突出剐蹭墙面，翼面的折角角度经过受力优化，拖曳拉力沿杆体传递到尾翼位置时，折面会把侧向分力导向端面贴合处，不会出现翼面受侧向力外翻变形的情况。

　　结构细节上，前端楔形头做了收尖导向处理，对接时即使卡槽和挂钩存在小范围的位置偏差，锥面也会自动导向滑入卡槽，不需要操作人员反复对位调整；杆体和尾翼的衔接位置做了过渡加强，避免直角连接处出现应力集中，在频繁急启急停的拖曳工况下，衔接位置不会出现焊缝开裂、板材断裂的隐患。尾翼的三个翼面均为平面结构，加工时可以直接用板材折弯成型，不需要复杂的曲面铣削工序，小批量制作时成本可控，后期如果翼面出现磨损变形，也可以单独拆换翼板，不需要整体更换整根挂钩。

　　在不同场景适配性上，这套结构的安装接口可以根据不同型号的行李拖车、物料小车调整对接头尺寸，尾翼的贴合面也可以对应不同设备端面的轮廓做适配修改，既可以用在机场地勤的行李拖运链条里，也可以改装在仓储园区的电动牵引车、景区观光行李转运车上，拖行过程中尾翼的稳定作用能大幅减少被拖小车的蛇形摆动，多台小车串联拖行时也不容易出现摆尾、跑偏的情况，转弯时挂钩的受力方向始终和拖曳走向保持一致，不会因为侧向扭力导致接头卡死，摘挂操作始终保持顺畅。
