不锈钢翻斗式饮水台支撑基座结构

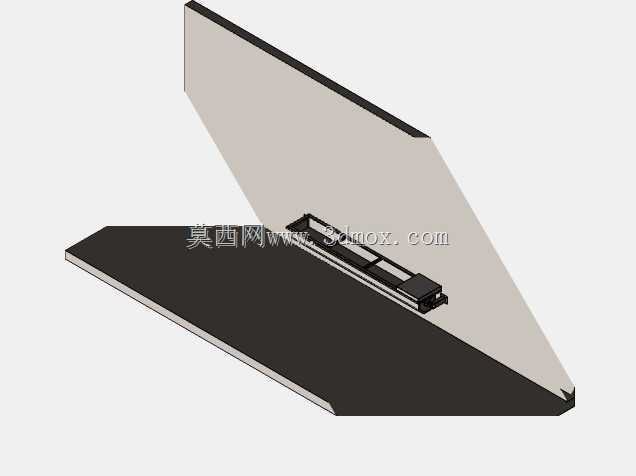

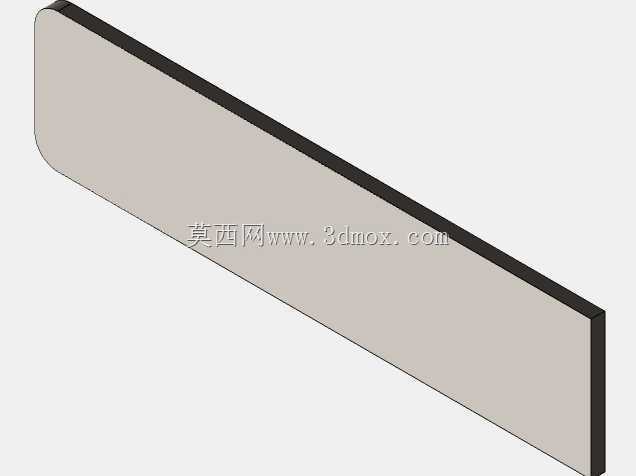

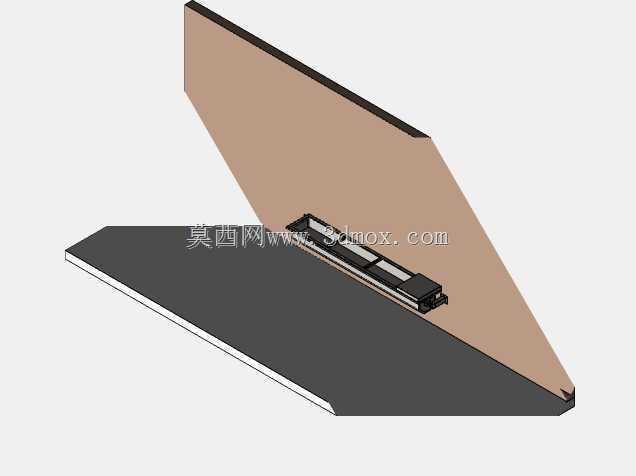

　　这套三维结构对应的是公共饮水场景里翻斗式饮水台的承载基座，整体由两块大尺寸钣金面板与中部铰接传动组件构成，两块面板呈夹角布置，下方深色面板为水平承载台面，上方浅色面板为倾斜防护背板，二者通过沿板面长边布置的长条形铰接滑轨组件连接，可实现翻斗台面的开合翻转动作，适配户外公共区域、厂区休息区、商用餐饮场所的饮水设备安装需求。

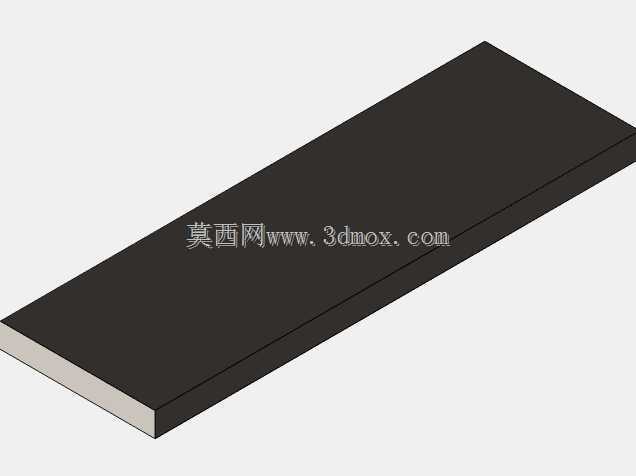

　　从实际使用逻辑来看，水平面板作为饮水台的主承载面，需要承托饮水槽、供水管路、接水托盘等全部外露部件，板面采用平整不锈钢板材加工，边缘做折边强化处理，既避免板面受人员倚靠、容器放置的载荷出现挠曲变形，也能防止液体洒落时出现积液渗漏，光滑的不锈钢表面也适配公共场景高频清洁、防水防腐蚀的使用要求。倾斜背板在台面闭合状态下可作为挡水防护结构，阻挡饮水过程中溅出的水花向外洒落，同时在台面翻起维护时，背板可作为检修开口的遮挡防护件，避免内部管路、铰接构件外露磕碰人员。

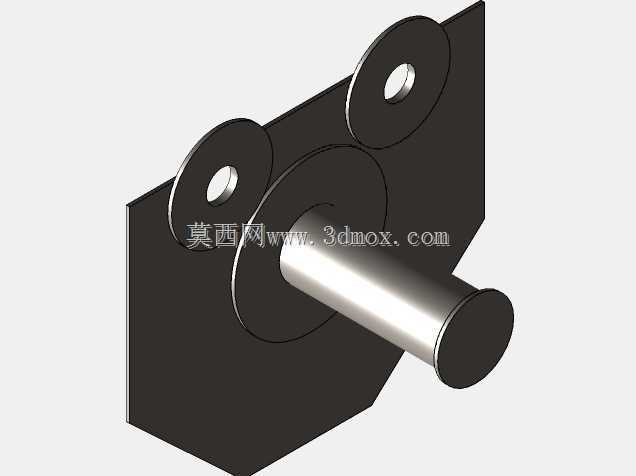

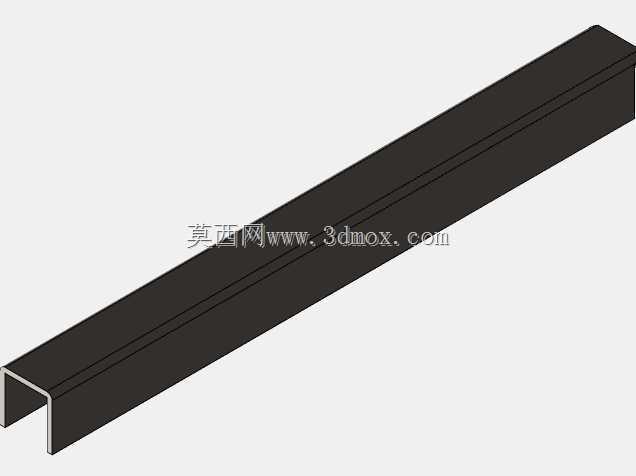

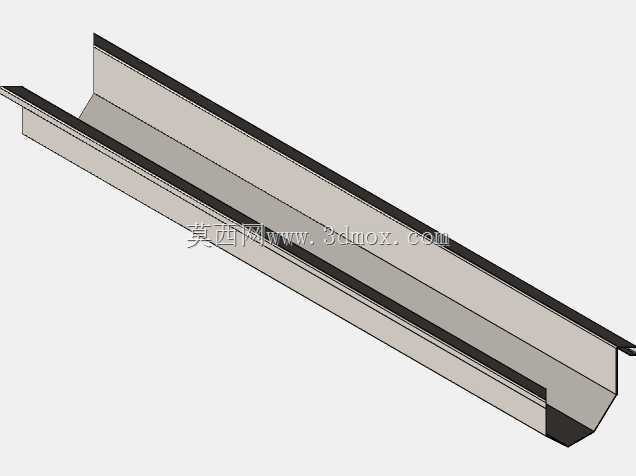

　　中部的铰接滑轨组件是整套结构的动作核心，组件沿两块面板的衔接边通长布置，包含内嵌式滑轨、滑动铰接座、端部限位块以及驱动连接座，滑轨采用内嵌安装方式，完全藏于两块面板的衔接缝隙内，不会外露突出刮蹭使用者。滑动铰接座同时与上下两块面板连接，翻斗台面开启时，铰接座沿滑轨轴向滑动，同时绕铰接轴转动，让水平台面可以平稳向上翻起，翻开后台面下方的供水管道、过滤滤芯、排水管路完全暴露，运维人员不需要拆解整个台面即可完成滤芯更换、管路疏通、故障检修作业，相比固定式饮水台，维护操作的空间占用更小，也不需要额外预留台面后方的检修通道。

　　设计过程中首先确定了两块面板的外形边界，水平台面的长宽尺寸匹配常规公共饮水台的安装占位，板面四角做钝化倒角处理，所有外露棱边都做折边包边，不存在尖锐锐边。倾斜背板的高度依据成年人站立使用时的挡水高度设定，板面倾斜角度兼顾挡水效果与翻起时的运动避让，翻转全过程中背板与台面不会出现运动干涉。铰接组件的安装位置做了局部沉台设计，滑轨嵌入沉台后表面与面板衔接面齐平，不会出现台阶缝隙积存杂物，端部的限位结构可以限定台面的最大翻开角度，避免翻转过度导致铰接构件受力过载，同时在闭合位置设置定位贴合面，台面闭合后两块面板贴合紧密，不会出现晃动异响。

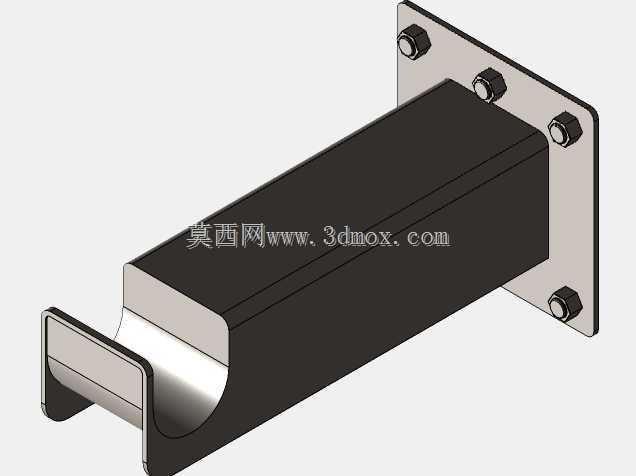

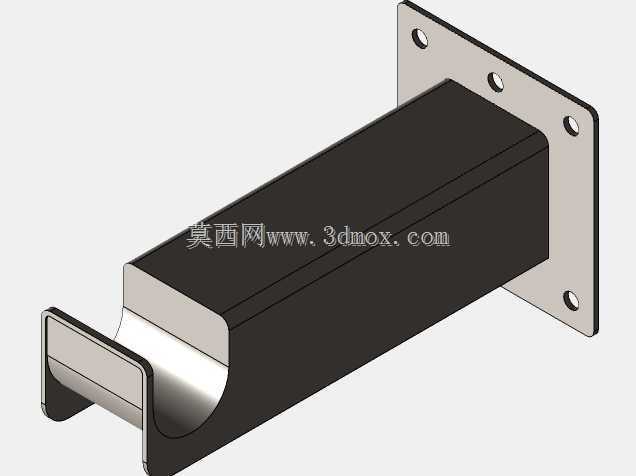

　　安装边界方面，整套基座的底部预留了与地面支架或者墙面固定件连接的安装孔位，水平面板的底面预留了供水管道、排水管道的穿管空位，不需要在现场额外开孔破坏钣金防水涂层。背板的背面预留了挂装固定孔，既可以做落地式安装，也可以适配壁挂式饮水台的安装要求。整套结构所有钣金件都采用等厚不锈钢板材，折弯工艺性好，不需要复杂的冲压模具即可完成加工，铰接组件的各个零件都采用标准化型材与机加工件，装配时仅需要通过紧固件连接即可完成整体组装，后期磨损后也可以单独更换铰接滑轨或者铰接座，不需要整体替换基座，降低了全生命周期的维护成本。结构建模过程中所有配合面都预留了合理的装配间隙，翻转动作的运动轨迹经过校核，全行程无卡滞、无干涉，钣金件的折弯系数、焊接预留量都在模型里做了对应体现，可直接导出工程图用于下料加工。
