食品加工产线卧式分选主机结构

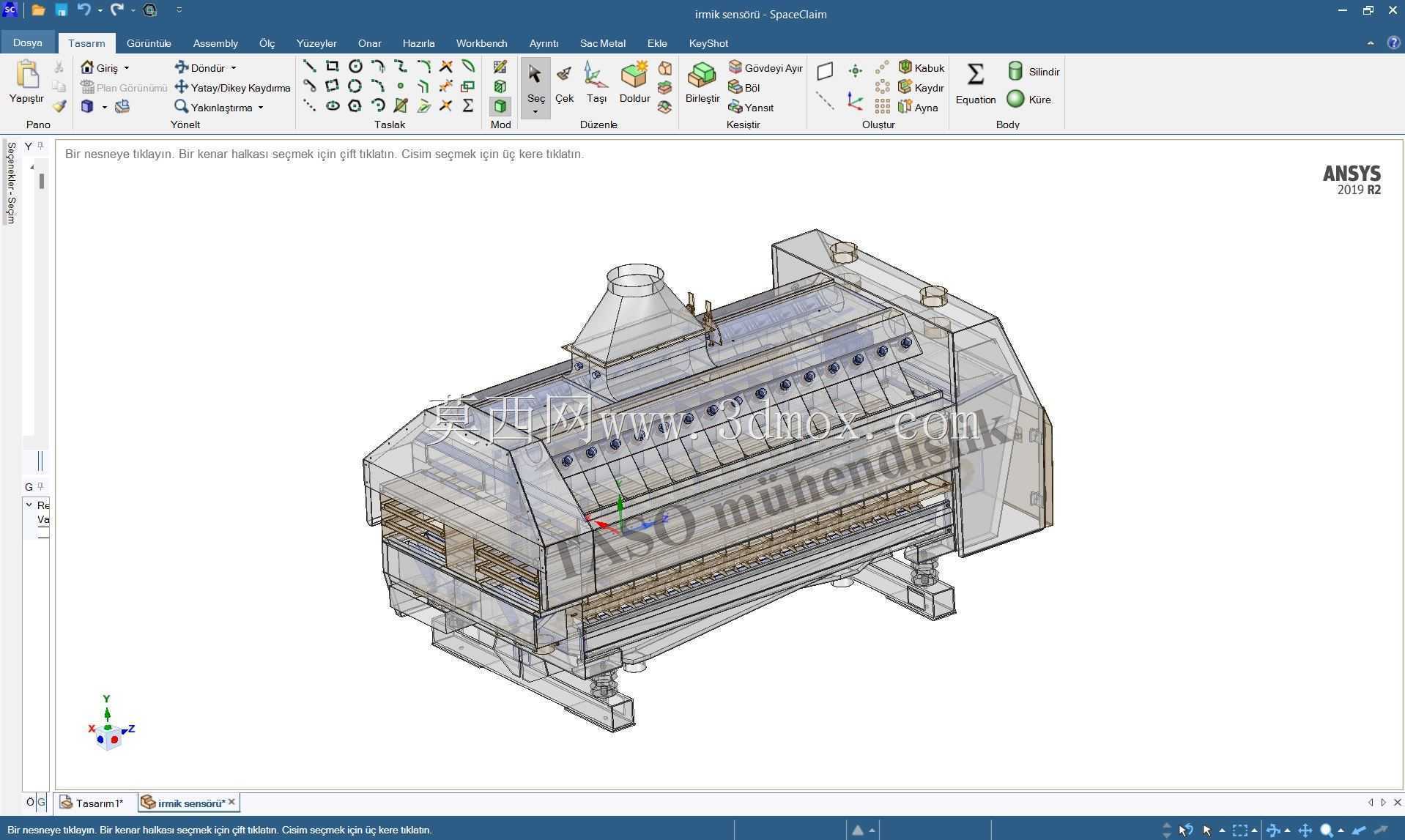

　　该三维结构面向食品加工车间中的连续分选与清理工序，主体采用卧式长箱体布局，适合布置在原料预处理段与后续包装、计量工序之间。设备顶部设置集中进料与导流结构，物料进入后经过多层筛面、风选通道和导流板完成粒度分级、轻杂分离与不合格品排出；下部保留多段集料斗和检修开口，可将不同等级物料分别导入下游输送设备。整机外壳以透明方式表达时，能够清楚看到内部筛框、支承梁、张紧机构、传动轴系和管路走向，便于在方案评审阶段核对物料路径与维护空间。

　　从实际产线布置看，这类设备通常承担谷物、杂粮、干果或类似颗粒物料的清选任务。进料端需要与上方暂存仓、振动给料器或溜管衔接，因此顶部接口的位置、高度和法兰尺寸直接决定前段平台的钢结构布置。出料端则分布在机身下部和侧向，多个出口要避开厂房立柱、电缆桥架和除尘风管；模型中支腿采用分段式焊接机架，底部预留地脚板和调节余量，安装时可根据现场地坪误差进行找平，同时为减振垫或二次灌浆留出空间。

　　结构设计上，主机箱体不是单纯的薄板罩壳，而是承担筛体支承、密封防尘和设备刚度的综合部件。外侧加强筋沿长边方向布置，横向框架与内部支承梁对应，能够减少筛体往复运动带来的箱体变形。顶部锥形导流罩兼顾进料缓冲和风量分配，内部挡板角度需要避免物料搭桥；侧面开设的观察窗和检修门用于日常检查筛面磨损、清理残留物料，门体周边应考虑压紧条和密封件，防止粉尘外溢。

　　筛箱部分采用多层叠置思路，筛面通过压条和张紧件固定，更换时可从侧向检修区抽出。支承位置兼顾动载与静载，弹簧或弹性支承处需要保留足够的拆装行程，避免设备运行时与固定罩壳发生干涉。传动端集中在机身一侧，电机、带轮、偏心机构或振动驱动件的轮廓在模型中均有体现；设计时应核算皮带防护罩、检修距离和吊装路径，不能只在装配体中追求外形完整而忽略现场更换空间。

　　风选与除尘接口是该类设备容易被忽视的边界。顶部和侧面风道需要与车间中央除尘系统连接，风管转弯半径、阀门位置和风速都会影响轻杂分离效果。三维建模时应把风道法兰、检修口和内部导流叶片作为连续路径检查，重点确认气流是否短路、物料是否会在死角沉积。机身下部多个漏斗出口的倾角应按物料休止角复核，出口法兰还要与旋转阀、螺旋输送机或气力输送管道匹配。

　　外形尺寸方面，设备呈长条形，长度方向占用空间最大，运输时需要考虑整机进厂门洞宽度和车间吊装能力。若现场无法整体就位，可在模型中按顶部罩壳、筛箱、机架、驱动组件和出料斗划分装配模块，法兰与螺栓连接面应设置在便于施工的位置。支腿间距不仅影响机架受力，也决定叉车通道和设备下方维护空间；地脚板附近要避免布置出料溜管，否则紧固地脚螺栓时会缺少操作空间。

　　建模过程中，外壳透明化处理有利于展示内部层级，但正式出图时仍需区分固定罩壳、运动筛体、密封件和可拆卸护罩。钣金件应保留折弯半径、搭接边和螺栓孔位；焊接机架要体现型材或钢板拼焊关系，并在易磨损区域预留衬板安装面。传感器与控制元件的安装位应靠近检测点，同时远离振动剧烈区域，线缆通过支架和护管走向接线箱，避免在物料通道上方悬空。

　　在选型配合阶段，该结构可作为产线布局校核的核心模型：上游核对进料量和来料均匀性，下游核对各出口输送能力，周边核对操作通道、除尘风量和吊装维护。设备周围应保留筛面抽拉距离、电机拆装距离和顶部接管空间，控制柜与急停按钮的位置也要结合操作人员巡视路线确定。通过完整装配体，可以在加工制造前发现干涉、错层和维护口不足等问题，使机械结构、工艺流程和现场安装边界保持一致。
