禽胴体喷淋处理聚丙烯槽体设备

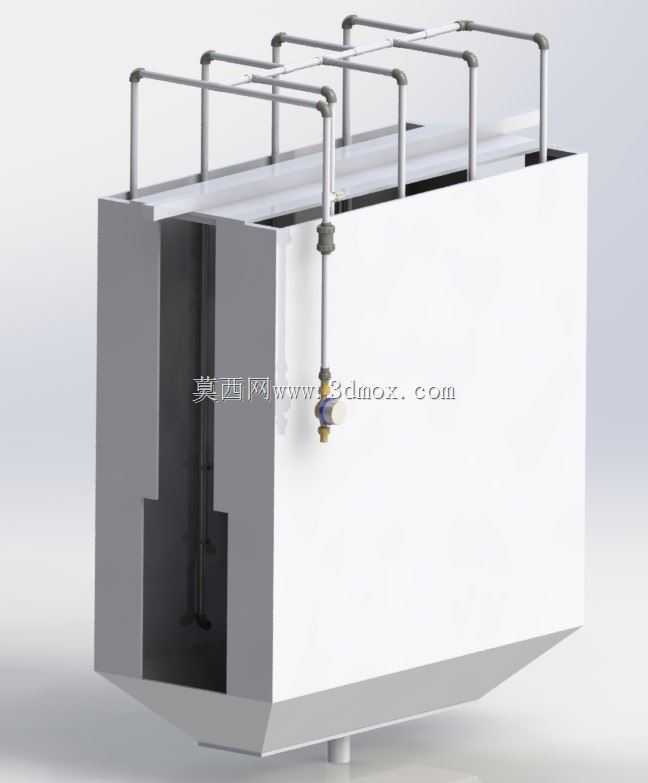

　　该三维结构对应禽类屠宰分割线中的胴体喷淋处理工位，主体采用长槽式聚丙烯箱体，用于在禽体掏膛、清洗或预冷前后对吊挂输送的禽胴体进行连续水流冲淋、表面润湿或药剂喷淋。槽体布置在生产线下方，既承担喷淋介质的容纳与回流作用，也为上方喷管、阀门和供液管路提供安装基准，适合中小型禽肉加工车间在有限场地内完成湿法处理工序。

　　结构上，设备以矩形敞口槽为核心，侧壁和底板采用较厚的聚丙烯板件拼焊成型。聚丙烯材料耐水、耐弱酸弱碱和常用清洗消毒剂，重量低于不锈钢槽，且表面光滑，不易积存血污、油脂和碎羽，能够降低日常冲洗维护难度。槽体一端设置内凹通道，便于禽胴体随悬挂输送链通过时进入喷淋区域；底部带有斜向收水形态，可使回流液体向低位汇集，减少槽内死角和残液滞留。

　　顶部管路采用多组平行喷管布置，喷管沿槽体长度方向跨接，并通过竖向立管与槽侧供液管路连接。管路端部设置弯头、三通和管卡，形成稳定的框架式排布；侧面可见阀门与接头组件，用于调节供液通断、流量和检修拆卸。喷管的高度与间距围绕吊挂禽体的通过轮廓设计，使水流能够覆盖禽体胸、背及侧表面，同时避免管路与挂钩、禽体或输送轨道发生干涉。

　　从安装边界看，槽体长度决定单次可覆盖的喷淋工位数量，宽度需匹配悬挂输送线的运行中心线和禽体摆动范围，高度则要兼顾槽内液位、喷管喷射角度以及人员清洁操作空间。设备落地时应在槽底设置支撑或垫平结构，保证底板坡度方向正确；周边需预留供液泵、过滤装置、回水管道和排污口的连接位置。若接入循环水系统，槽侧低位应便于布置出水口，溢流和排污位置也需要在车间管线综合时提前核对。

　　建模时重点还原了板材壁厚、槽口翻边、内部通道、顶部喷管框架、立管固定件以及侧装阀门等细节。喷管与槽体之间并非简单堆叠，而是通过管夹、接头和支撑立管形成可装配关系，方便在工程评审中检查管路拆装顺序。槽体边角、底板斜面和管道中心线均适合作为后续出工程图、材料统计和加工下料的依据。

　　在实际选型中，这类槽体需要根据屠宰节拍、单只禽体吊挂间距、喷咀数量和泵流量确定长度与管路分区。若用于清水冲洗，应重点考虑回水过滤和排污；若用于消毒液或工艺液喷淋，则需核对聚丙烯与介质浓度、温度的相容性，并在管路低位设置排空点。槽体上方还应与悬挂输送机的轨道高度、挂钩回转半径和挡水结构协同设计，防止液体外溅到车间通道。

　　该模型适合结构设计师开展食品加工预处理设备的方案布置、管路干涉检查和非金属槽体加工沟通，也可作为禽类屠宰线中喷淋、浸淋、表面处理工位的三维布局参考。
